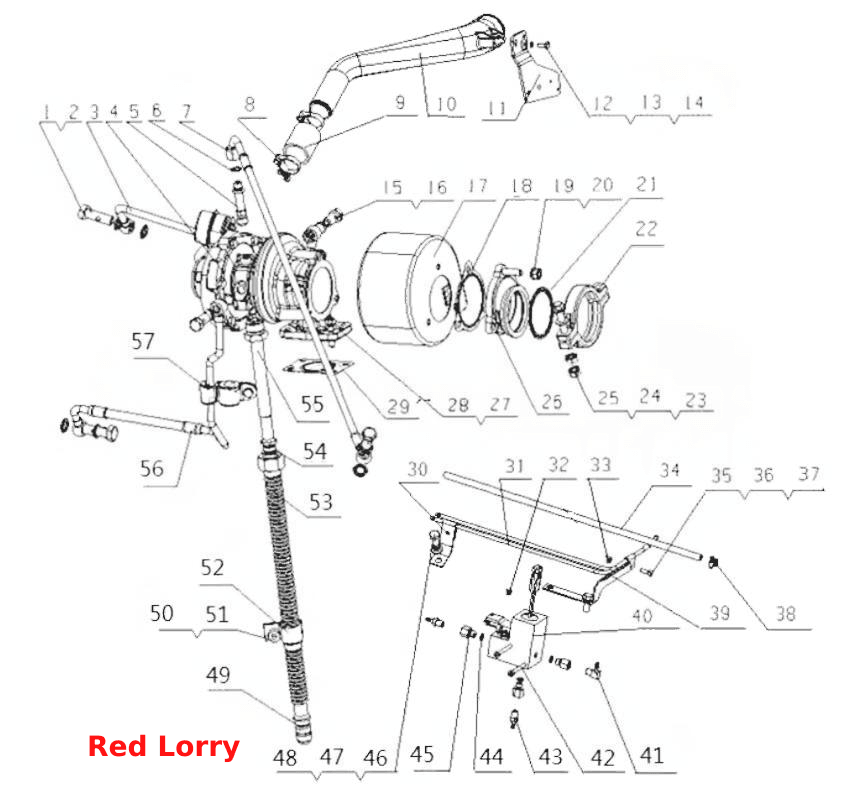

G2JFA- Турбокомпрессор в сборе
100%
Название детали
Полый болт для воды
Заводской номер
L4400-3509007
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
Q/YC901-3C14
Количество на модель
4
№
2
Название детали
Труба для отвода воды турбокомпрессора
Заводской номер
G1A00-1118007
Количество на модель
1
№
3
Название детали
TURBOCHARGER
Заводской номер
G2R00-1118100A
Количество на модель
1
№
4
Название детали
Масловпускное соединение
Заводской номер
E0800-1118031B
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
Q/YC901-3C12
Количество на модель
1
№
6
Название детали
Шланг подачи масла
Заводской номер
G2A00-1118240
Количество на модель
1
№
7
Название детали
Петля обруча
Заводской номер
Q/YC147.1-63
Количество на модель
2
№
8
Название детали
Выпускная мягкая трубка воздушного компрессора
Заводской номер
231-1008018B
Количество на модель
1
№
9
Название детали
Соединительная труба для выхода воздушного компрессора
Заводской номер
G2CFA-1118021
Количество на модель
1
№
10
Название детали
Кронштейн соединительной трубы для выхода воздушного компрессора
Заводской номер
G2CFA-1118026B
Количество на модель
1
№
11
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
Q40208
Количество на модель
2
№
13
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
14
Название детали
Болт M14x1.5
Заводской номер
Q/YC901-1C1415
Количество на модель
3
№
15
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
6
№
16
Название детали
Тепловой кожух турбины
Заводской номер
E2100-1118403B
Количество на модель
1
№
17
Название детали
Шайба выходной турбины
Заводской номер
E0803-1118003
Количество на модель
2
№
18
Название детали
Шпилька
Заводской номер
150-1118001
Количество на модель
3
№
19
Название детали
Орех
Заводской номер
K6000-1008206
Количество на модель
3
№
20
Название детали
прокладка
Заводской номер
G0100-1118073A
Количество на модель
1
№
21
Название детали
Заднее стопорное кольцо турбины
Заводской номер
G0100-1118504
Количество на модель
2
№
22
Название детали
Болт M10x45
Заводской номер
Q1841045TF2
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
24
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
4
№
25
Название детали
Сустав выпуска турбины
Заводской номер
G2A00-1118402A
Количество на модель
1
№
26
Название детали
Гайка M8
Заводской номер
E0200-1118013
Количество на модель
4
№
27
Название детали
Резьбовая шпилька
Заводской номер
E0800-1118011
Количество на модель
4
№
28
Название детали
Прокладка турбокомпрессора
Заводской номер
G2J00-1118002
Количество на модель
1
№
29
Название детали
Кронштейн соединительной трубы
Заводской номер
G2J00-1118903
Количество на модель
1
№
30
Название детали
Соединительная труба клапана управления байпасом газа
Заводской номер
G2J00-1118902
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
Q40210
Количество на модель
6
№
32
Название детали
гайка
Заводской номер
Q340B06
Количество на модель
4
№
33
Название детали
Вентиляционный шланг устойчивого к перенапряжениям клапана
Заводской номер
G5900-1008019A
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
Q150B0616
Количество на модель
2
№
35
Название детали
Шайба 8х16х2-SТ-А3С
Заводской номер
Q40106
Количество на модель
4
№
36
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
4
№
37
Название детали
Петля обруча
Заводской номер
Q676B12
Количество на модель
4
№
38
Название детали
Кронштейн соединительной трубы
Заводской номер
G2J00-1118904
Количество на модель
1
№
39
Название детали
Клапан контроля прохода выхлопного газа
Заводской номер
J5700-1118080
Количество на модель
1
№
40
Название детали
Компенсационный сустав регулятора давления
Заводской номер
G3900-1113031
Количество на модель
1
№
41
Название детали
Болт M6X80
Заводской номер
Q218B0680TF2
Количество на модель
2
№
42
Название детали
Вентиляционный соеденитель
Заводской номер
G4200-1008013
Количество на модель
2
№
43
Название детали
Уплотнительное кольцо
Заводской номер
YC208-A00900F
Количество на модель
3
№
44
Название детали
Соеденитель клапана контроля прохода выхлопного газа
Заводской номер
J5700-1118082B
Количество на модель
3
№
45
Название детали
болт
Заводской номер
Q150B1020
Количество на модель
5
№
46
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
5
№
47
Название детали
Уплотнительное кольцо, 65x17
Заводской номер
YC208-B01700F
Количество на модель
2
№
49
Название детали
Промежуточное кольцо
Заводской номер
340-3701033
Количество на модель
1
№
50
Название детали
Шайба
Заводской номер
E0200-1118051
Количество на модель
1
№
51
Название детали
Зажим трубы в сборе
Заводской номер
E0800-1118350
Количество на модель
1
№
52
Название детали
Трубки возврата масла турбоускорителя
Заводской номер
G2A00-1118340
Количество на модель
1
№
53
Название детали
Шайба 18
Заводской номер
Q/YC901-3C18
Количество на модель
1
№
54
Название детали
Шарнир возврата масла турбокомпрессора
Заводской номер
E0800-1118055D
Количество на модель
1
№
55
Название детали
Впускная труба для воды турбокомпрессора
Заводской номер
G2R00-1118006
Количество на модель
1
№
56
Название детали
Сборка трубного хомута
Заводской номер
J42H1-1118270
Количество на модель
1
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Полый болт для воды | L4400-3509007 | 2 | 2 | 1 | |||
| 2 | Шайба | Q/YC901-3C14 | 4 | 4 | 2 | |||
| 3 | Труба для отвода воды турбокомпрессора | G1A00-1118007 | 1 | 1 | 3 | |||
| 4 | TURBOCHARGER | G2R00-1118100A | 1 | 1 | 4 | |||
| 5 | Масловпускное соединение | E0800-1118031B | 1 | 1 | 5 | |||
| 6 | Шайба | Q/YC901-3C12 | 1 | 1 | 6 | |||
| 7 | Шланг подачи масла | G2A00-1118240 | 1 | 1 | 7 | |||
| 8 | Петля обруча | Q/YC147.1-63 | 2 | 2 | 8 | |||
| 9 | Выпускная мягкая трубка воздушного компрессора | 231-1008018B | 1 | 1 | 9 | |||
| 10 | Соединительная труба для выхода воздушного компрессора | G2CFA-1118021 | 1 | 1 | 10 | |||
| 11 | Кронштейн соединительной трубы для выхода воздушного компрессора | G2CFA-1118026B | 1 | 1 | 11 | |||
| 12 | болт | Q150B0820 | 2 | 2 | 12 | |||
| 13 | Шайба | Q40208 | 2 | 2 | 13 | |||
| 14 | Пружинная шайба | Q40308 | 2 | 2 | 14 | |||
| 15 | Болт M14x1.5 | Q/YC901-1C1415 | 3 | 3 | 15 | |||
| 16 | Комбинированная уплотнительная шайба | Q/YC149-14 | 6 | 6 | 16 | |||
| 17 | Тепловой кожух турбины | E2100-1118403B | 1 | 1 | 17 | |||
| 18 | Шайба выходной турбины | E0803-1118003 | 2 | 2 | 18 | |||
| 19 | Шпилька | 150-1118001 | 3 | 3 | 19 | |||
| 20 | Орех | K6000-1008206 | 3 | 3 | 20 | |||
| 21 | прокладка | G0100-1118073A | 1 | 1 | 21 | |||
| 22 | Заднее стопорное кольцо турбины | G0100-1118504 | 2 | 2 | 22 | |||
| 23 | Болт M10x45 | Q1841045TF2 | 2 | 2 | 23 | |||
| 24 | Шайба | Q40110 | 2 | 2 | 24 | |||
| 25 | Nut | Q340B10 | 4 | 4 | 25 | |||
| 26 | Сустав выпуска турбины | G2A00-1118402A | 1 | 1 | 26 | |||
| 27 | Гайка M8 | E0200-1118013 | 4 | 4 | 27 | |||
| 28 | Резьбовая шпилька | E0800-1118011 | 4 | 4 | 28 | |||
| 29 | Прокладка турбокомпрессора | G2J00-1118002 | 1 | 1 | 29 | |||
| 30 | Кронштейн соединительной трубы | G2J00-1118903 | 1 | 1 | 30 | |||
| 31 | Соединительная труба клапана управления байпасом газа | G2J00-1118902 | 1 | 1 | 31 | |||
| 32 | Шайба | Q40210 | 6 | 6 | 32 | |||
| 33 | гайка | Q340B06 | 4 | 4 | 33 | |||
| 34 | Вентиляционный шланг устойчивого к перенапряжениям клапана | G5900-1008019A | 1 | 1 | 34 | |||
| 35 | Болт | Q150B0616 | 2 | 2 | 35 | |||
| 36 | Шайба 8х16х2-SТ-А3С | Q40106 | 4 | 4 | 36 | |||
| 37 | Шайба | Q40306 | 4 | 4 | 37 | |||
| 38 | Петля обруча | Q676B12 | 4 | 4 | 38 | |||
| 39 | Кронштейн соединительной трубы | G2J00-1118904 | 1 | 1 | 39 | |||
| 40 | Клапан контроля прохода выхлопного газа | J5700-1118080 | 1 | 1 | 40 | |||
| 41 | Компенсационный сустав регулятора давления | G3900-1113031 | 1 | 1 | 41 | |||
| 42 | Болт M6X80 | Q218B0680TF2 | 2 | 2 | 42 | |||
| 43 | Вентиляционный соеденитель | G4200-1008013 | 2 | 2 | 43 | |||
| 44 | Уплотнительное кольцо | YC208-A00900F | 3 | 3 | 44 | |||
| 45 | Соеденитель клапана контроля прохода выхлопного газа | J5700-1118082B | 3 | 3 | 45 | |||
| 46 | болт | Q150B1020 | 5 | 5 | 46 | |||
| 47 | Пружинная шайба | Q40310 | 5 | 5 | 47 | |||
| 49 | Уплотнительное кольцо, 65x17 | YC208-B01700F | 2 | 2 | 49 | |||
| 50 | Промежуточное кольцо | 340-3701033 | 1 | 1 | 50 | |||
| 51 | Шайба | E0200-1118051 | 1 | 1 | 51 | |||
| 52 | Зажим трубы в сборе | E0800-1118350 | 1 | 1 | 52 | |||
| 53 | Трубки возврата масла турбоускорителя | G2A00-1118340 | 1 | 1 | 53 | |||
| 54 | Шайба 18 | Q/YC901-3C18 | 1 | 1 | 54 | |||
| 55 | Шарнир возврата масла турбокомпрессора | E0800-1118055D | 1 | 1 | 55 | |||
| 56 | Впускная труба для воды турбокомпрессора | G2R00-1118006 | 1 | 1 | 56 | |||
| 57 | Сборка трубного хомута | J42H1-1118270 | 1 | 1 | 57 |
