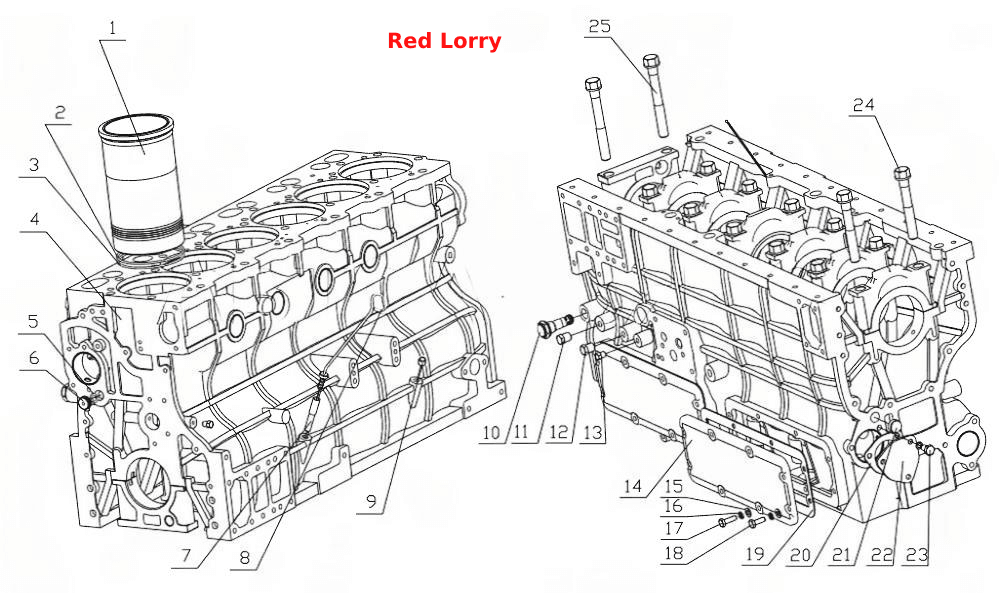

B8600- Блок цилиндров в сборе
100%
Название детали
Гильза
Заводской номер
330-1002064B
Количество на модель
6
№
1
Название детали
Уплотнительное кольцо гильзы цилиндра
Заводской номер
A3000-1002063
Количество на модель
6
№
2
Название детали
Водоуплотнительное кольцо гильзы
Заводской номер
A3000-1002063B
Количество на модель
6
№
3
Название детали
Блок цилиндров
Заводской номер
330-1002015A
Количество на модель
1
№
4
Название детали
О- образное кольцо х
Заводской номер
YC208-B01600F
Количество на модель
1
№
5
Название детали
Уплотнительная пробка главного маслоканала
Заводской номер
6105Q-1002067
Количество на модель
1
№
6
Название детали
Втулка масляного щупа
Заводской номер
630-1002081A
Количество на модель
1
№
7
Название детали
Элемент маслоизмерителя
Заводской номер
630-1002090
Количество на модель
1
№
8
Название детали
Алюминиевая зашлушка Фх
Заводской номер
6105Q-1002022
Количество на модель
1
№
9
Название детали
Регулирующий клапан давления
Заводской номер
330-1002150
Количество на модель
1
№
10
Название детали
Пробка
Заводской номер
Q618B02
Количество на модель
2
№
11
Название детали
Пробка
Заводской номер
Q618B01
Количество на модель
2
№
12
Название детали
Крышка камеры штанги толкателя
Заводской номер
330-1002065D
Количество на модель
2
№
13
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
16
№
14
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
19
№
15
Название детали
болт
Заводской номер
Q150B0825
Количество на модель
8
№
16
Название детали
болт с головкой
Заводской номер
Q150B0822
Количество на модель
8
№
17
Название детали
Шайба крышки корпуса толкателя
Заводской номер
330-1002066C
Количество на модель
2
№
18
Название детали
Прокладка торцевой крышки распределительного вала
Заводской номер
J3200-1002062
Количество на модель
1
№
19
Название детали
Задняя заглушка главного маслоканала
Заводской номер
6105Q-1002069
Количество на модель
1
№
20
Название детали
Торцевая крышка распределительного вала
Заводской номер
630-1002061
Количество на модель
1
№
21
Название детали
болт
Заводской номер
Q150B0816
Количество на модель
3
№
22
Название детали
Болт коренного подшипника
Заводской номер
330-1002021A
Количество на модель
12
№
23
Название детали
Болт крышки коренного подшипника
Заводской номер
330-1002018A
Количество на модель
2
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гильза | 330-1002064B | 6 | 6 | 1 | |||
| 2 | Уплотнительное кольцо гильзы цилиндра | A3000-1002063 | 6 | 6 | 2 | |||
| 3 | Водоуплотнительное кольцо гильзы | A3000-1002063B | 6 | 6 | 3 | |||
| 4 | Блок цилиндров | 330-1002015A | 1 | 1 | 4 | |||
| 5 | О- образное кольцо х | YC208-B01600F | 1 | 1 | 5 | |||
| 6 | Уплотнительная пробка главного маслоканала | 6105Q-1002067 | 1 | 1 | 6 | |||
| 7 | Втулка масляного щупа | 630-1002081A | 1 | 1 | 7 | |||
| 8 | Элемент маслоизмерителя | 630-1002090 | 1 | 1 | 8 | |||
| 9 | Алюминиевая зашлушка Фх | 6105Q-1002022 | 1 | 1 | 9 | |||
| 10 | Регулирующий клапан давления | 330-1002150 | 1 | 1 | 10 | |||
| 11 | Пробка | Q618B02 | 2 | 2 | 11 | |||
| 12 | Пробка | Q618B01 | 2 | 2 | 12 | |||
| 13 | Крышка камеры штанги толкателя | 330-1002065D | 2 | 2 | 13 | |||
| 14 | Wаshеr | Q40108 | 16 | 16 | 14 | |||
| 15 | Пружинная шайба | Q40308 | 19 | 19 | 15 | |||
| 16 | болт | Q150B0825 | 8 | 8 | 16 | |||
| 17 | болт с головкой | Q150B0822 | 8 | 8 | 17 | |||
| 18 | Шайба крышки корпуса толкателя | 330-1002066C | 2 | 2 | 18 | |||
| 19 | Прокладка торцевой крышки распределительного вала | J3200-1002062 | 1 | 1 | 19 | |||
| 20 | Задняя заглушка главного маслоканала | 6105Q-1002069 | 1 | 1 | 20 | |||
| 21 | Торцевая крышка распределительного вала | 630-1002061 | 1 | 1 | 21 | |||
| 22 | болт | Q150B0816 | 3 | 3 | 22 | |||
| 23 | Болт коренного подшипника | 330-1002021A | 12 | 12 | 23 | |||
| 24 | Болт крышки коренного подшипника | 330-1002018A | 2 | 2 | 24 |
