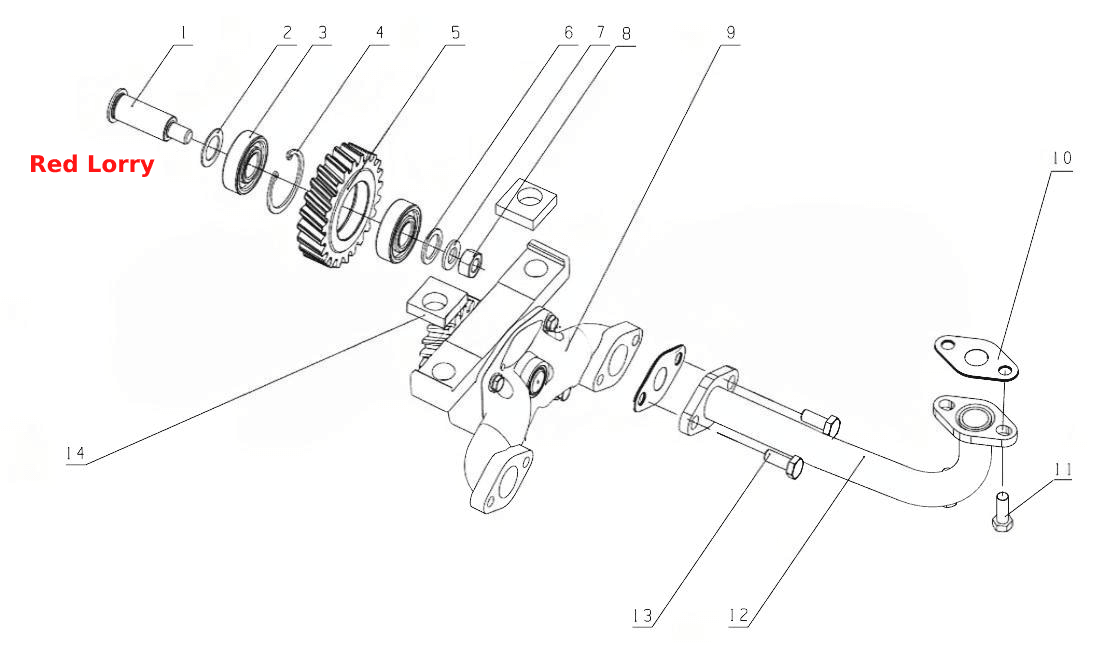

B3000- Подборка масляного насоса
100%
Название детали
Вал промежуточной шестерни масляного насоса
Заводской номер
430-1011013
Количество на модель
1
№
1
Название детали
Шайба промежуточной шестерни
Заводской номер
430-1011014
Количество на модель
1
№
2
Название детали
Подшипник качения
Заводской номер
GB/T276-6203
Количество на модель
2
№
3
Название детали
Стопорное кольцо
Заводской номер
Q43040
Количество на модель
1
№
4
Название детали
Промежуточная шестерня масляного насоса
Заводской номер
430-1011011
Количество на модель
1
№
5
Название детали
Распорная шайба
Заводской номер
430-1011012
Количество на модель
1
№
6
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
1
№
7
Название детали
Гайка типа 1
Заводской номер
Q341B10
Количество на модель
1
№
8
Название детали
Узел масляного насоса
Заводской номер
B3000-1011020A
Количество на модель
1
№
9
Название детали
Прокладка соединительная часть
Заводской номер
6105QA-1010150
Количество на модель
2
№
10
Название детали
Болт M8x22
Заводской номер
Q1840822TF2
Количество на модель
2
№
11
Название детали
Трубка для отвода масла в сборе
Заводской номер
430-1011200
Количество на модель
1
№
12
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
2
№
13
Название детали
Регулировочная прокладка масляного насоса
Заводской номер
6105Q-1011015A
Количество на модель
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал промежуточной шестерни масляного насоса | 430-1011013 | 1 | 1 | 1 | |||
| 2 | Шайба промежуточной шестерни | 430-1011014 | 1 | 1 | 2 | |||
| 3 | Подшипник качения | GB/T276-6203 | 2 | 2 | 3 | |||
| 4 | Стопорное кольцо | Q43040 | 1 | 1 | 4 | |||
| 5 | Промежуточная шестерня масляного насоса | 430-1011011 | 1 | 1 | 5 | |||
| 6 | Распорная шайба | 430-1011012 | 1 | 1 | 6 | |||
| 7 | Пружинная шайба | Q40310 | 1 | 1 | 7 | |||
| 8 | Гайка типа 1 | Q341B10 | 1 | 1 | 8 | |||
| 9 | Узел масляного насоса | B3000-1011020A | 1 | 1 | 9 | |||
| 10 | Прокладка соединительная часть | 6105QA-1010150 | 2 | 2 | 10 | |||
| 11 | Болт M8x22 | Q1840822TF2 | 2 | 2 | 11 | |||
| 12 | Трубка для отвода масла в сборе | 430-1011200 | 1 | 1 | 12 | |||
| 13 | Болт M8x20 | Q1840820TF2 | 2 | 2 | 13 | |||
| 14 | Регулировочная прокладка масляного насоса | 6105Q-1011015A | 14 |
