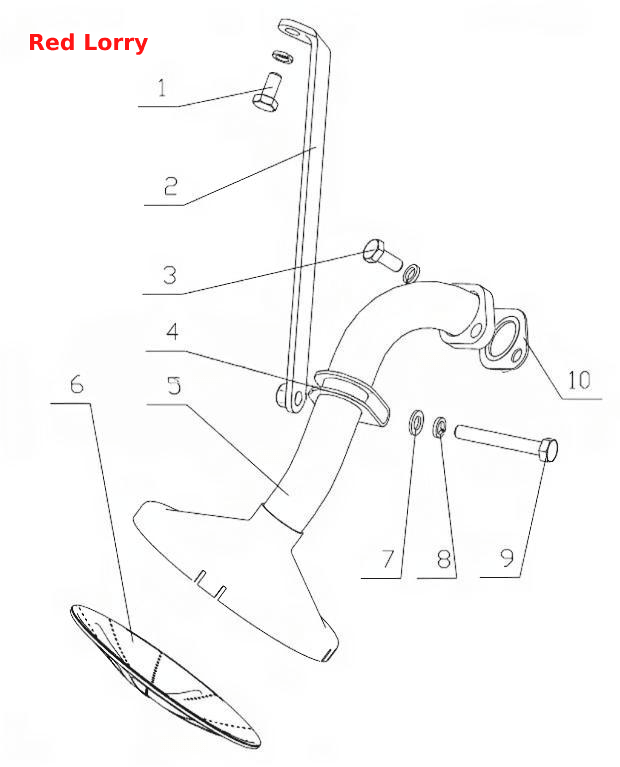

- Сборка маслосборника
100%
Название детали
Болт
Заводской номер
Q150B0816TF2
Количество на модель
1
№
1
Название детали
Сварной элемент кронштейна трубного зажима
Заводской номер
340-1010150
Количество на модель
1
№
2
Название детали
Болт Mx
Заводской номер
Q150B0818TF2
Количество на модель
2
№
3
Название детали
Трубный хомут
Заводской номер
430-1010002
Количество на модель
1
№
4
Название детали
Сварная конструкция трубы всасывания масла
Заводской номер
340-1010120A
Количество на модель
1
№
5
Название детали
Сетка маслоприёмника в сборе
Заводской номер
6105QA-1010130B
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
Q40008
Количество на модель
1
№
7
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
4
№
8
Название детали
Болт Mx
Заводской номер
Q150B0860TF2
Количество на модель
1
№
9
Название детали
Узел прокладок
Заводской номер
430-1010001A
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | Q150B0816TF2 | 1 | 1 | 1 | |||
| 2 | Сварной элемент кронштейна трубного зажима | 340-1010150 | 1 | 1 | 2 | |||
| 3 | Болт Mx | Q150B0818TF2 | 2 | 2 | 3 | |||
| 4 | Трубный хомут | 430-1010002 | 1 | 1 | 4 | |||
| 5 | Сварная конструкция трубы всасывания масла | 340-1010120A | 1 | 1 | 5 | |||
| 6 | Сетка маслоприёмника в сборе | 6105QA-1010130B | 1 | 1 | 6 | |||
| 7 | Шайба | Q40008 | 1 | 1 | 7 | |||
| 8 | Пружинная шайба | Q40308 | 4 | 4 | 8 | |||
| 9 | Болт Mx | Q150B0860TF2 | 1 | 1 | 9 | |||
| 10 | Узел прокладок | 430-1010001A | 1 | 1 | 10 |
