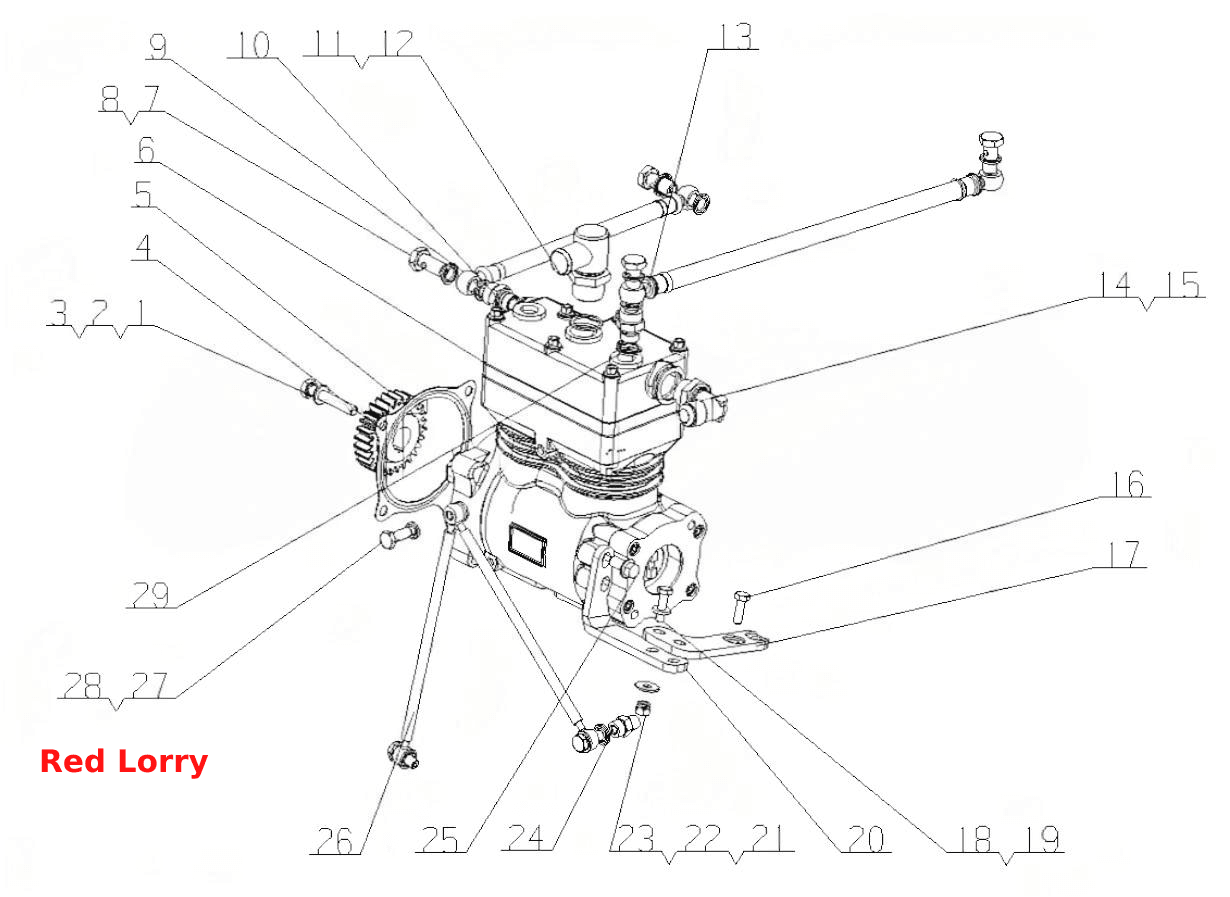

G4R0A- пневматический воздушный компрессор в сборе
100%
Название детали
Hex screw
Заводской номер
Q150B1060
Количество на модель
3
№
1
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
3
№
2
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
3
№
3
Название детали
Прокладка воздушного компрессора
Заводской номер
G3D00-3509009
Количество на модель
1
№
4
Название детали
Редуктор воздушного компрессора
Заводской номер
GA300-3509001
Количество на модель
1
№
5
Название детали
ВОЗДУШНЫЙ КОМПРЕССОР
Заводской номер
G68SA-3509100A
Количество на модель
1
№
6
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
4
№
7
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
8
№
8
Название детали
Впускная водопроводная трубка воздушного компрессора
Заводской номер
1531-3509024A
Количество на модель
1
№
9
Название детали
Корпус разъема
Заводской номер
G601C-3509031
Количество на модель
2
№
10
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
1
№
11
Название детали
Узел муфты впускного трубопровода компрессора
Заводской номер
G600E-3509060
Количество на модель
1
№
12
Название детали
Впускная водопроводная трубка воздушного компрессора
Заводской номер
151-3509024
Количество на модель
1
№
13
Название детали
Вытяжка компонентов соединения
Заводской номер
G68SA-3509070
Количество на модель
1
№
14
Название детали
Стиральная машина
Заводской номер
Q/YC901-3C30
Количество на модель
1
№
15
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
16
Название детали
КРОНШТЕЙН ВОЗДУШНОГО КОМПРЕССОРА
Заводской номер
G601C-3509016A
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
Q150B0830
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
Q150B0835
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
2
№
19
Название детали
Вспомогательный кронштейн для воздушного компрессора
Заводской номер
G601C-3509021SF1
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
Q40208
Количество на модель
4
№
21
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
4
№
22
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
2
№
23
Название детали
Стык трубопровода впрыска топлива
Заводской номер
150-3509021
Количество на модель
2
№
24
Название детали
Болт M10x20
Заводской номер
Q1841020TF2
Количество на модель
2
№
25
Название детали
Смазочная трубка компрессора
Заводской номер
231-3509022E
Количество на модель
1
№
26
Название детали
Масляный полый болт
Заводской номер
M3000-1002701A
Количество на модель
3
№
27
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
6
№
28
Название детали
Кольцевой уплотнитель
Заводской номер
Q/YC149-18
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Hex screw | Q150B1060 | 3 | 3 | 1 | |||
| 2 | Шайба | Q40110 | 3 | 3 | 2 | |||
| 3 | Пружинная шайба | Q40310 | 3 | 3 | 3 | |||
| 4 | Прокладка воздушного компрессора | G3D00-3509009 | 1 | 1 | 4 | |||
| 5 | Редуктор воздушного компрессора | GA300-3509001 | 1 | 1 | 5 | |||
| 6 | ВОЗДУШНЫЙ КОМПРЕССОР | G68SA-3509100A | 1 | 1 | 6 | |||
| 7 | Болт с водяной канавкой | 6QA6-1307017 | 4 | 4 | 7 | |||
| 8 | Комбинированная уплотнительная шайба | Q/YC149-14 | 8 | 8 | 8 | |||
| 9 | Впускная водопроводная трубка воздушного компрессора | 1531-3509024A | 1 | 1 | 9 | |||
| 10 | Корпус разъема | G601C-3509031 | 2 | 2 | 10 | |||
| 11 | Уплотнительная шайба | G4606-3509014 | 1 | 1 | 11 | |||
| 12 | Узел муфты впускного трубопровода компрессора | G600E-3509060 | 1 | 1 | 12 | |||
| 13 | Впускная водопроводная трубка воздушного компрессора | 151-3509024 | 1 | 1 | 13 | |||
| 14 | Вытяжка компонентов соединения | G68SA-3509070 | 1 | 1 | 14 | |||
| 15 | Стиральная машина | Q/YC901-3C30 | 1 | 1 | 15 | |||
| 16 | Hex.screw | Q150B0825TF2 | 2 | 2 | 16 | |||
| 17 | КРОНШТЕЙН ВОЗДУШНОГО КОМПРЕССОРА | G601C-3509016A | 1 | 1 | 17 | |||
| 18 | Болт | Q150B0830 | 1 | 1 | 18 | |||
| 18 | Болт | Q150B0835 | 1 | 1 | 18 | |||
| 19 | Шайба | 6105Q-3509013 | 2 | 2 | 19 | |||
| 20 | Вспомогательный кронштейн для воздушного компрессора | G601C-3509021SF1 | 1 | 1 | 20 | |||
| 21 | Шайба | Q40208 | 4 | 4 | 21 | |||
| 22 | Пружинная шайба | Q40308 | 4 | 4 | 22 | |||
| 23 | гайка | Q340B08 | 2 | 2 | 23 | |||
| 24 | Стык трубопровода впрыска топлива | 150-3509021 | 2 | 2 | 24 | |||
| 25 | Болт M10x20 | Q1841020TF2 | 2 | 2 | 25 | |||
| 26 | Смазочная трубка компрессора | 231-3509022E | 1 | 1 | 26 | |||
| 27 | Масляный полый болт | M3000-1002701A | 3 | 3 | 27 | |||
| 28 | Уплотнительная шайба d10 | Q/YC149-10 | 6 | 6 | 28 | |||
| 29 | Кольцевой уплотнитель | Q/YC149-18 | 2 | 2 | 29 |
