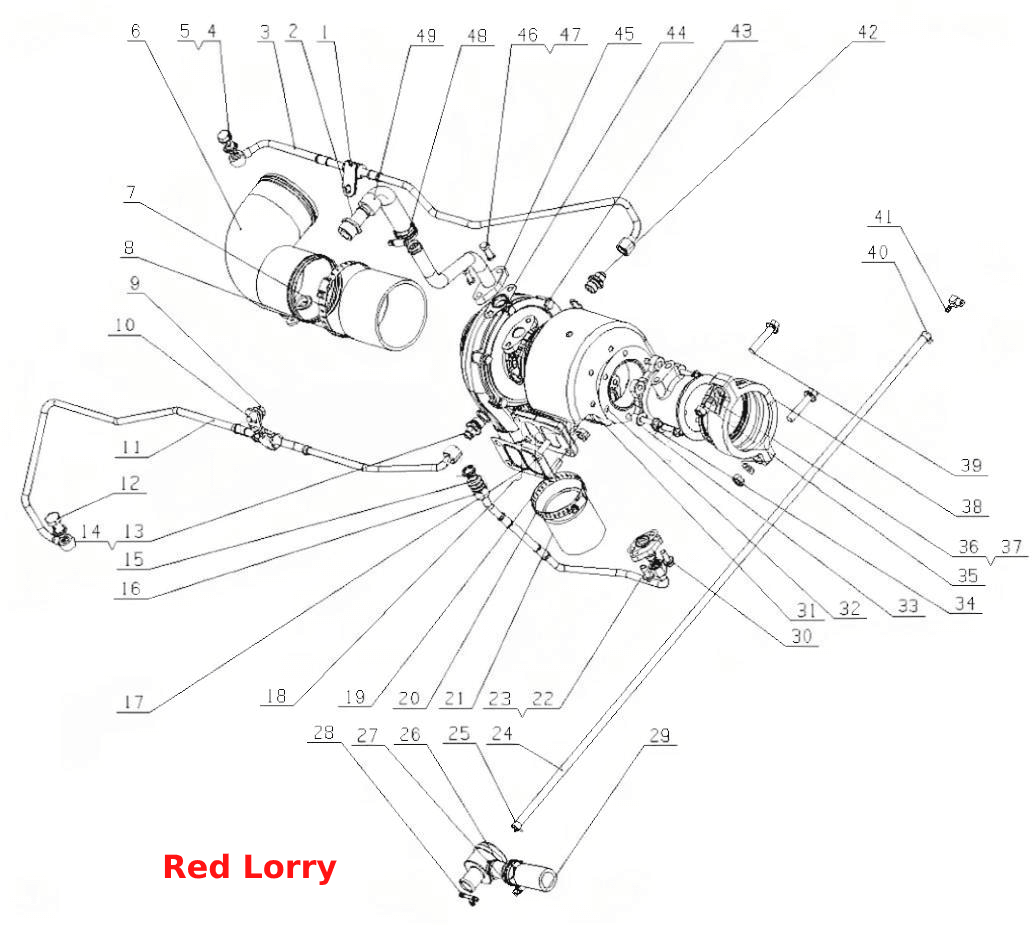

G4R0A- Турбокомпрессор в сборе
100%
Название детали
Сборка трубного хомута
Заводской номер
G3W00-11180D0
Количество на модель
1
№
1
Название детали
Коническое соединение труб
Заводской номер
150-1118053
Количество на модель
1
№
2
Название детали
Водозаборная труба
Заводской номер
G3W00-1118006
Количество на модель
1
№
3
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
5
№
4
Название детали
Болт M14x1.5
Заводской номер
Q/YC901-1C1415
Количество на модель
1
№
5
Название детали
Впускная труба турбокомпрессора
Заводской номер
G4R0A-1118011
Количество на модель
1
№
6
Название детали
Петля обруча
Заводской номер
Q676114
Количество на модель
2
№
7
Название детали
Шланг
Заводской номер
197-1109023
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
56558-S36
Количество на модель
1
№
9
Название детали
Сборка трубного хомута
Заводской номер
G3R00-11180E0
Количество на модель
1
№
10
Название детали
Труба для отвода воды
Заводской номер
G3W00-1118007
Количество на модель
1
№
11
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
1
№
12
Название детали
Водовпускной и выпускной соеденитель турбоускорителя
Заводской номер
G4200-1118061B
Количество на модель
1
№
13
Название детали
Шайба 18
Заводской номер
Q/YC901-3C18
Количество на модель
2
№
14
Название детали
Штуцер подачи масла
Заводской номер
A30-1118021
Количество на модель
1
№
15
Название детали
Впускной масляный трубопровод турбонагнетателя
Заводской номер
G3W00-1118240
Количество на модель
1
№
16
Название детали
Прокладка турбокомпрессора
Заводской номер
A1A00-1118002
Количество на модель
1
№
17
Название детали
Шпилька
Заводской номер
150-1118001
Количество на модель
4
№
18
Название детали
Орех
Заводской номер
K6000-1008206
Количество на модель
4
№
19
Название детали
Хомут
Заводской номер
Q67683
Количество на модель
2
№
20
Название детали
Соеденительный шланг выпуска компрессора
Заводской номер
151-1008018
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
G3D00-1118201
Количество на модель
1
№
22
Название детали
Впускной патрубок для масла турбокомпрессора
Заводской номер
LMD00-1118211SF1
Количество на модель
1
№
23
Название детали
Вентиляционный шланг устойчивого к перенапряжениям клапана
Заводской номер
G5900-1008019
Количество на модель
3
№
24
Название детали
Петля обруча
Заводской номер
Q673B11
Количество на модель
2
№
25
Название детали
Устойчивый к перенапряжениям клапан
Заводской номер
G5900-1008040
Количество на модель
2
№
26
Название детали
Скоба
Заводской номер
Q67638
Количество на модель
2
№
27
Название детали
Тройник
Заводской номер
G5900-1008014
Количество на модель
1
№
28
Название детали
Шланг
Заводской номер
TN100-1008066SF1
Количество на модель
2
№
29
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
2
№
30
Название детали
ТЕПЛОЗАЩИТНЫЙ ЭКРАН
Заводской номер
G3R00-1118503
Количество на модель
1
№
31
Название детали
прокладка
Заводской номер
475D-1008026A
Количество на модель
1
№
32
Название детали
ТРУБА
Заводской номер
G3W00-1008203
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
YC3-0830TF2
Количество на модель
6
№
34
Название детали
прокладка
Заводской номер
A30-1118022
Количество на модель
1
№
35
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
2
№
36
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
37
Название детали
Заднее стопорное кольцо Tobine
Заводской номер
A30-1118504
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
YC3-1050TF2
Количество на модель
2
№
39
Название детали
METAL STRIP SPRING HOOP
Заводской номер
Q673B12
Количество на модель
4
№
40
Название детали
Компенсационный сустав регулятора давления
Заводской номер
G3900-1113031
Количество на модель
1
№
41
Название детали
TURBOCHARGER
Заводской номер
G3R00-1118100-135
Количество на модель
1
№
43
Название детали
Масляный шланг
Заводской номер
M3600-1118301A
Количество на модель
1
№
44
Название детали
Сварной патрубок для возврата масла
Заводской номер
G3W00-1118340
Количество на модель
1
№
45
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
46
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
47
Название детали
Хомут
Заводской номер
Q67632
Количество на модель
2
№
48
Название детали
Труба возврата масла
Заводской номер
G3R00-1118307
Количество на модель
1
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сборка трубного хомута | G3W00-11180D0 | 1 | 1 | 1 | |||
| 2 | Коническое соединение труб | 150-1118053 | 1 | 1 | 2 | |||
| 3 | Водозаборная труба | G3W00-1118006 | 1 | 1 | 3 | |||
| 4 | Комбинированная уплотнительная шайба | Q/YC149-14 | 5 | 5 | 4 | |||
| 5 | Болт M14x1.5 | Q/YC901-1C1415 | 1 | 1 | 5 | |||
| 6 | Впускная труба турбокомпрессора | G4R0A-1118011 | 1 | 1 | 6 | |||
| 7 | Петля обруча | Q676114 | 2 | 2 | 7 | |||
| 8 | Шланг | 197-1109023 | 1 | 1 | 8 | |||
| 9 | Болт | 56558-S36 | 1 | 1 | 9 | |||
| 10 | Сборка трубного хомута | G3R00-11180E0 | 1 | 1 | 10 | |||
| 11 | Труба для отвода воды | G3W00-1118007 | 1 | 1 | 11 | |||
| 12 | Болт с водяной канавкой | 6QA6-1307017 | 1 | 1 | 12 | |||
| 13 | Водовпускной и выпускной соеденитель турбоускорителя | G4200-1118061B | 1 | 1 | 13 | |||
| 14 | Шайба 18 | Q/YC901-3C18 | 2 | 2 | 14 | |||
| 15 | Штуцер подачи масла | A30-1118021 | 1 | 1 | 15 | |||
| 16 | Впускной масляный трубопровод турбонагнетателя | G3W00-1118240 | 1 | 1 | 16 | |||
| 17 | Прокладка турбокомпрессора | A1A00-1118002 | 1 | 1 | 17 | |||
| 18 | Шпилька | 150-1118001 | 4 | 4 | 18 | |||
| 19 | Орех | K6000-1008206 | 4 | 4 | 19 | |||
| 20 | Хомут | Q67683 | 2 | 2 | 20 | |||
| 21 | Соеденительный шланг выпуска компрессора | 151-1008018 | 1 | 1 | 21 | |||
| 22 | Прокладка | G3D00-1118201 | 1 | 1 | 22 | |||
| 23 | Впускной патрубок для масла турбокомпрессора | LMD00-1118211SF1 | 1 | 1 | 23 | |||
| 24 | Вентиляционный шланг устойчивого к перенапряжениям клапана | G5900-1008019 | 3 | 3 | 24 | |||
| 25 | Петля обруча | Q673B11 | 2 | 2 | 25 | |||
| 26 | Устойчивый к перенапряжениям клапан | G5900-1008040 | 2 | 2 | 26 | |||
| 27 | Скоба | Q67638 | 2 | 2 | 27 | |||
| 28 | Тройник | G5900-1008014 | 1 | 1 | 28 | |||
| 29 | Шланг | TN100-1008066SF1 | 2 | 2 | 29 | |||
| 30 | Болт M8x20 | Q1840820TF2 | 2 | 2 | 30 | |||
| 31 | ТЕПЛОЗАЩИТНЫЙ ЭКРАН | G3R00-1118503 | 1 | 1 | 31 | |||
| 32 | прокладка | 475D-1008026A | 1 | 1 | 32 | |||
| 33 | ТРУБА | G3W00-1008203 | 1 | 1 | 33 | |||
| 34 | Болт | YC3-0830TF2 | 6 | 6 | 34 | |||
| 35 | прокладка | A30-1118022 | 1 | 1 | 35 | |||
| 36 | Nut | Q340B10 | 2 | 2 | 36 | |||
| 37 | Шайба | Q40110 | 2 | 2 | 37 | |||
| 38 | Заднее стопорное кольцо Tobine | A30-1118504 | 2 | 2 | 38 | |||
| 39 | Болт | YC3-1050TF2 | 2 | 2 | 39 | |||
| 40 | METAL STRIP SPRING HOOP | Q673B12 | 4 | 4 | 40 | |||
| 41 | Компенсационный сустав регулятора давления | G3900-1113031 | 1 | 1 | 41 | |||
| 43 | TURBOCHARGER | G3R00-1118100-135 | 1 | 1 | 43 | |||
| 44 | Масляный шланг | M3600-1118301A | 1 | 1 | 44 | |||
| 45 | Сварной патрубок для возврата масла | G3W00-1118340 | 1 | 1 | 45 | |||
| 46 | Hex.screw | Q150B0825TF2 | 2 | 2 | 46 | |||
| 47 | Пружинная шайба | Q40308 | 2 | 2 | 47 | |||
| 48 | Хомут | Q67632 | 2 | 2 | 48 | |||
| 49 | Труба возврата масла | G3R00-1118307 | 1 | 1 | 49 |
