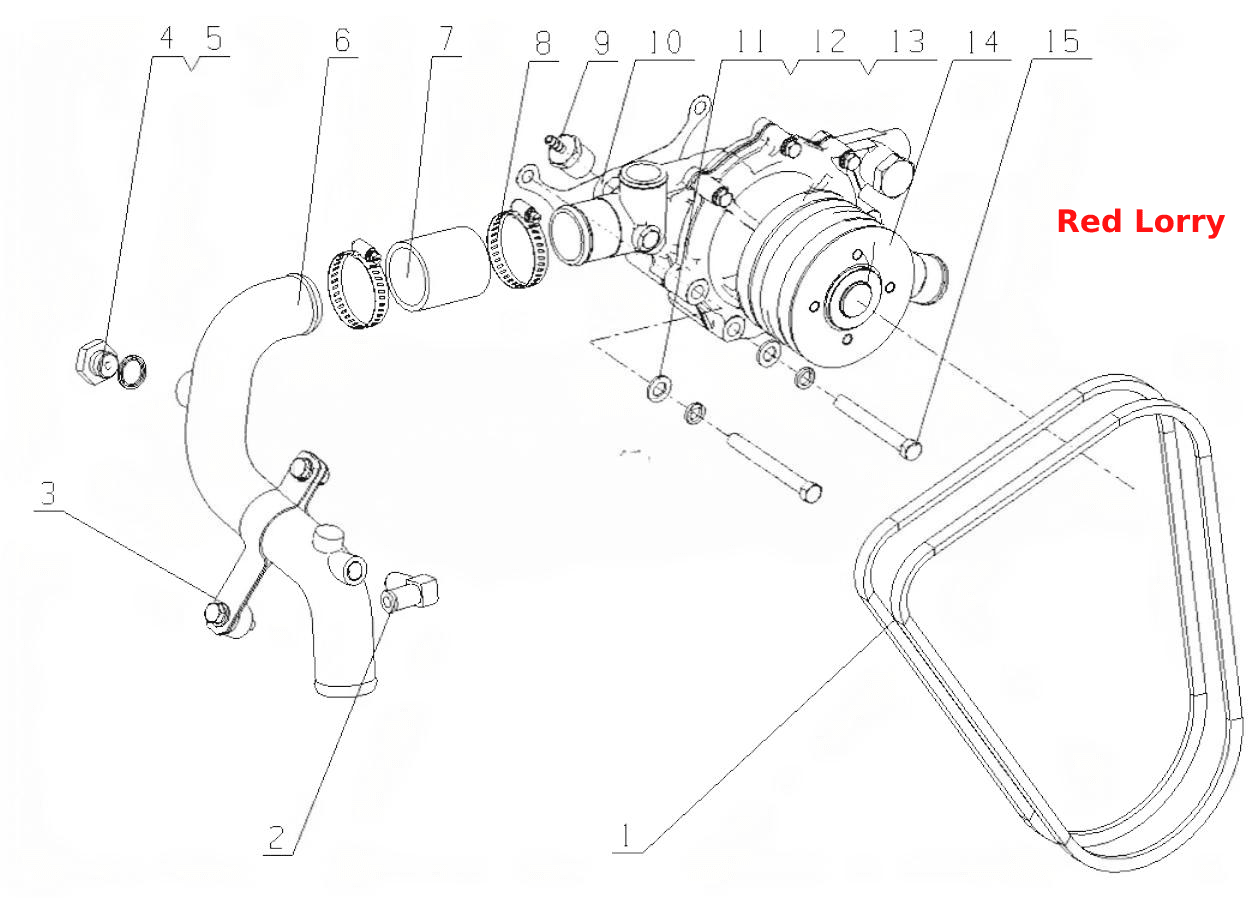

G3RE2- Водяной насос в сборе
100%
Название детали
Ремень водяного насоса
Заводской номер
YC80-SPA-1280A
Количество на модель
2
№
1
Название детали
Совместные
Заводской номер
G5308-1306010B
Количество на модель
1
№
2
Название детали
Зажим в сборе
Заводской номер
151-1307030
Количество на модель
1
№
3
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-22
Количество на модель
1
№
4
Название детали
Винтовая пробка
Заводской номер
Q/YC198-22
Количество на модель
1
№
5
Название детали
Водозаборная соединительная труба
Заводской номер
G3RE2-1307004
Количество на модель
1
№
6
Название детали
Резиновый шланг
Заводской номер
231-1307016A
Количество на модель
1
№
7
Название детали
Clip
Заводской номер
Q67664
Количество на модель
4
№
8
Название детали
Трубка сустава нагретой воды I
Заводской номер
G6800-1307042
Количество на модель
1
№
9
Название детали
Прокладка упаковки водяного насоса
Заводской номер
150-1307011
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
Q40112
Количество на модель
4
№
11
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
4
№
12
Название детали
Болт I
Заводской номер
231-1307013
Количество на модель
2
№
13
Название детали
Водяной насос
Заводской номер
G3306-1307100
Количество на модель
1
№
14
Название детали
Болт II
Заводской номер
231-1307014
Количество на модель
2
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ремень водяного насоса | YC80-SPA-1280A | 2 | 2 | 1 | |||
| 2 | Совместные | G5308-1306010B | 1 | 1 | 2 | |||
| 3 | Зажим в сборе | 151-1307030 | 1 | 1 | 3 | |||
| 4 | Комбинированная уплотнительная шайба | Q/YC149-22 | 1 | 1 | 4 | |||
| 5 | Винтовая пробка | Q/YC198-22 | 1 | 1 | 5 | |||
| 6 | Водозаборная соединительная труба | G3RE2-1307004 | 1 | 1 | 6 | |||
| 7 | Резиновый шланг | 231-1307016A | 1 | 1 | 7 | |||
| 8 | Clip | Q67664 | 4 | 4 | 8 | |||
| 9 | Трубка сустава нагретой воды I | G6800-1307042 | 1 | 1 | 9 | |||
| 10 | Прокладка упаковки водяного насоса | 150-1307011 | 1 | 1 | 10 | |||
| 11 | Шайба | Q40112 | 4 | 4 | 11 | |||
| 12 | Пружинная шайба | Q40312 | 4 | 4 | 12 | |||
| 13 | Болт I | 231-1307013 | 2 | 2 | 13 | |||
| 14 | Водяной насос | G3306-1307100 | 1 | 1 | 14 | |||
| 15 | Болт II | 231-1307014 | 2 | 2 | 15 |
