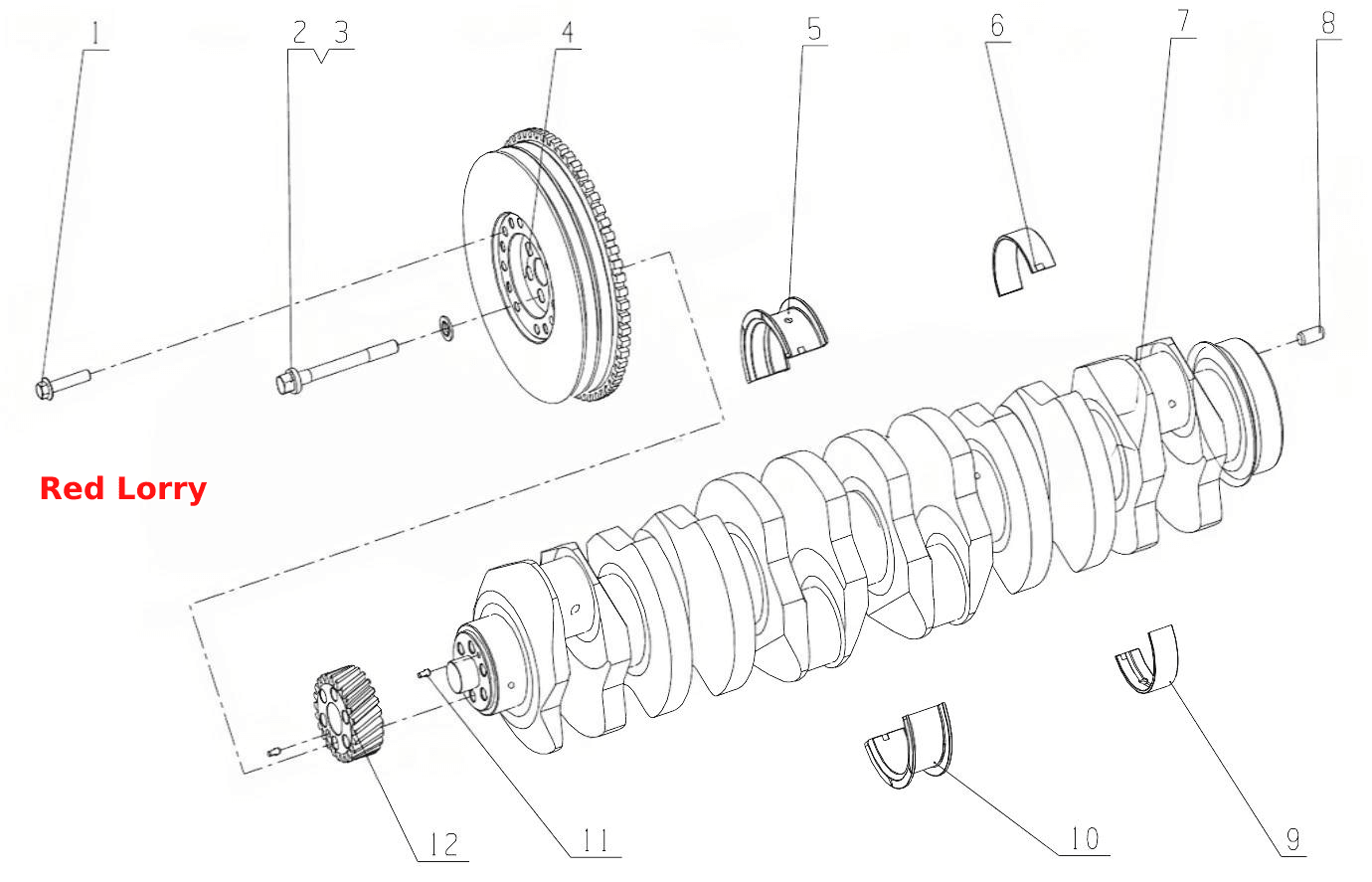

J3FSA- Демпфер вибрации коленчатого вала в сборе
100%
Название детали
Болт M10x45
Заводской номер
Q1841045TF2
Количество на модель
2
№
1
Название детали
Крепежный болт
Заводской номер
J3600-1005034
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
A30-1007092
Количество на модель
6
№
3
Название детали
Узел демпфера
Заводской номер
J4ADB-1005240
Количество на модель
1
№
4
Название детали
Верхний вкладыш подшипника
Заводской номер
J6000-1005003
Количество на модель
1
№
5
Название детали
Вкладыш коленвала (нижний)
Заводской номер
475D-1005055A
Количество на модель
6
№
6
Название детали
CRANKSHAFT
Заводской номер
430-1005001
Количество на модель
1
№
7
Название детали
Цилиндрический палец 12х26
Заводской номер
YC24-B1226
Количество на модель
1
№
8
Название детали
Вкладыш коленвала (верхний)
Заводской номер
475D-1005054A
Количество на модель
6
№
9
Название детали
Нижний вкладыш подшипника
Заводской номер
J6000-1005004
Количество на модель
1
№
10
Название детали
Pin
Заводской номер
A3100-1005018
Количество на модель
2
№
11
Название детали
Временная передача подшипника коленчатого вала
Заводской номер
430-1005021
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M10x45 | Q1841045TF2 | 2 | 2 | 1 | |||
| 2 | Крепежный болт | J3600-1005034 | 6 | 6 | 2 | |||
| 3 | Шайба | A30-1007092 | 6 | 6 | 3 | |||
| 4 | Узел демпфера | J4ADB-1005240 | 1 | 1 | 4 | |||
| 5 | Верхний вкладыш подшипника | J6000-1005003 | 1 | 1 | 5 | |||
| 6 | Вкладыш коленвала (нижний) | 475D-1005055A | 6 | 6 | 6 | |||
| 7 | CRANKSHAFT | 430-1005001 | 1 | 1 | 7 | |||
| 8 | Цилиндрический палец 12х26 | YC24-B1226 | 1 | 1 | 8 | |||
| 9 | Вкладыш коленвала (верхний) | 475D-1005054A | 6 | 6 | 9 | |||
| 10 | Нижний вкладыш подшипника | J6000-1005004 | 1 | 1 | 10 | |||
| 11 | Pin | A3100-1005018 | 2 | 2 | 11 | |||
| 12 | Временная передача подшипника коленчатого вала | 430-1005021 | 1 | 1 | 12 |
