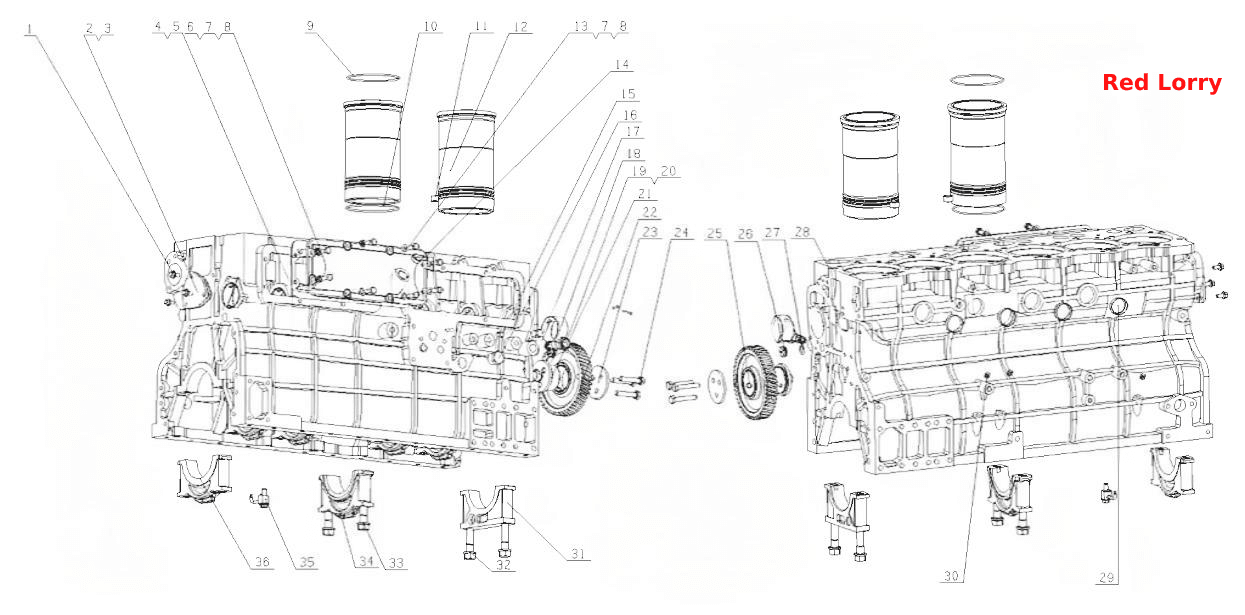

J3FSA- Блок цилиндров в сборе
100%
Название детали
Блок цилиндров в сборе
Заводской номер
J1100-1002170
Количество на модель
1
№
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
3
№
1
Название детали
Торцевая крышка распределительного вала
Заводской номер
630-1002061
Количество на модель
1
№
2
Название детали
Прокладка крышки распределительного вала
Заводской номер
B7304-1002103
Количество на модель
1
№
3
Название детали
Шайба крышки корпуса толкателя
Заводской номер
B7503-1002109
Количество на модель
1
№
4
Название детали
Крышка корпуса толкателя
Заводской номер
475D-1002065
Количество на модель
1
№
5
Название детали
болт с головкой
Заводской номер
Q150B0822
Количество на модель
4
№
6
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
8
№
7
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
8
№
8
Название детали
Уплотнительное кольцо гильзы цилиндра
Заводской номер
A3000-1002063
Количество на модель
6
№
9
Название детали
Водоуплотнительное кольцо гильзы
Заводской номер
A3000-1002063B
Количество на модель
6
№
10
Название детали
Прокладка головки цилиндра
Заводской номер
6105QA-1003088
Количество на модель
4
№
11
Название детали
Крышка цилиндров
Заводской номер
J3300-1002064A
Количество на модель
6
№
12
Название детали
болт
Заводской номер
Q150B0825
Количество на модель
4
№
13
Название детали
Rear main oil galley plug
Заводской номер
6105Q-1002110
Количество на модель
1
№
14
Название детали
Пробка
Заводской номер
Q618B01
Количество на модель
1
№
15
Название детали
Винтовая пробка
Заводской номер
Q618B06
Количество на модель
1
№
16
Название детали
Пробка
Заводской номер
Q618B02
Количество на модель
1
№
17
Название детали
Втулка распредвала
Заводской номер
6105QA-1002011
Количество на модель
7
№
18
Название детали
Ренгулятор давления в сборе
Заводской номер
430-1002150
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
1
№
20
Название детали
Промежуточная шестерня
Заводской номер
A3100-1002052
Количество на модель
1
№
21
Название детали
Компоновка ведомой шестерни
Заводской номер
A3000-1002360
Количество на модель
1
№
22
Название детали
Пластина промежуточной шестерни
Заводской номер
A3100-1002054A
Количество на модель
1
№
23
Название детали
Болт M10x55
Заводской номер
Q150B1055TF2
Количество на модель
3
№
24
Название детали
Резьбовая заглушка M8x1
Заводской номер
Q61508
Количество на модель
1
№
25
Название детали
Уплотнительная пробка главного маслоканала
Заводской номер
6105Q-1002067
Количество на модель
1
№
26
Название детали
О- образное кольцо х
Заводской номер
YC208-B01600F
Количество на модель
1
№
27
Название детали
Блок цилиндров
Заводской номер
J1100-1002114
Количество на модель
1
№
28
Название детали
Пробка шарового типа
Заводской номер
YC7-40
Количество на модель
4
№
29
Название детали
Алюминиевая заглушка
Заводской номер
B0100-1002104
Количество на модель
3
№
30
Название детали
Передняя крышка оновного подшипника
Заводской номер
3430-1002012
Количество на модель
1
№
31
Название детали
Main bearing cover bolt
Заводской номер
330-1002018B
Количество на модель
2
№
32
Название детали
Main bearing bolt
Заводской номер
330-1002021B
Количество на модель
12
№
33
Название детали
Крышка среднего коренного подшипника
Заводской номер
J1000-1002013
Количество на модель
1
№
34
Название детали
Масляная насадка в сборе
Заводской номер
A3100-1002160
Количество на модель
6
№
35
Название детали
Крышка подшипника коленчатого вала
Заводской номер
330-1002014
Количество на модель
5
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок цилиндров в сборе | J1100-1002170 | 1 | 1 | |||||
| 1 | Болт | Q1840816 | 3 | 3 | 1 | |||
| 2 | Торцевая крышка распределительного вала | 630-1002061 | 1 | 1 | 2 | |||
| 3 | Прокладка крышки распределительного вала | B7304-1002103 | 1 | 1 | 3 | |||
| 4 | Шайба крышки корпуса толкателя | B7503-1002109 | 1 | 1 | 4 | |||
| 5 | Крышка корпуса толкателя | 475D-1002065 | 1 | 1 | 5 | |||
| 6 | болт с головкой | Q150B0822 | 4 | 4 | 6 | |||
| 7 | Wаshеr | Q40108 | 8 | 8 | 7 | |||
| 8 | Пружинная шайба | Q40308 | 8 | 8 | 8 | |||
| 9 | Уплотнительное кольцо гильзы цилиндра | A3000-1002063 | 6 | 6 | 9 | |||
| 10 | Водоуплотнительное кольцо гильзы | A3000-1002063B | 6 | 6 | 10 | |||
| 11 | Прокладка головки цилиндра | 6105QA-1003088 | 4 | 4 | 11 | |||
| 12 | Крышка цилиндров | J3300-1002064A | 6 | 6 | 12 | |||
| 13 | болт | Q150B0825 | 4 | 4 | 13 | |||
| 14 | Rear main oil galley plug | 6105Q-1002110 | 1 | 1 | 14 | |||
| 15 | Пробка | Q618B01 | 1 | 1 | 15 | |||
| 16 | Винтовая пробка | Q618B06 | 1 | 1 | 16 | |||
| 17 | Пробка | Q618B02 | 1 | 1 | 17 | |||
| 18 | Втулка распредвала | 6105QA-1002011 | 7 | 7 | 18 | |||
| 19 | Ренгулятор давления в сборе | 430-1002150 | 1 | 1 | 19 | |||
| 20 | Шайба | 6105Q-3509013 | 1 | 1 | 20 | |||
| 21 | Промежуточная шестерня | A3100-1002052 | 1 | 1 | 21 | |||
| 22 | Компоновка ведомой шестерни | A3000-1002360 | 1 | 1 | 22 | |||
| 23 | Пластина промежуточной шестерни | A3100-1002054A | 1 | 1 | 23 | |||
| 24 | Болт M10x55 | Q150B1055TF2 | 3 | 3 | 24 | |||
| 25 | Резьбовая заглушка M8x1 | Q61508 | 1 | 1 | 25 | |||
| 26 | Уплотнительная пробка главного маслоканала | 6105Q-1002067 | 1 | 1 | 26 | |||
| 27 | О- образное кольцо х | YC208-B01600F | 1 | 1 | 27 | |||
| 28 | Блок цилиндров | J1100-1002114 | 1 | 1 | 28 | |||
| 29 | Пробка шарового типа | YC7-40 | 4 | 4 | 29 | |||
| 30 | Алюминиевая заглушка | B0100-1002104 | 3 | 3 | 30 | |||
| 31 | Передняя крышка оновного подшипника | 3430-1002012 | 1 | 1 | 31 | |||
| 32 | Main bearing cover bolt | 330-1002018B | 2 | 2 | 32 | |||
| 33 | Main bearing bolt | 330-1002021B | 12 | 12 | 33 | |||
| 34 | Крышка среднего коренного подшипника | J1000-1002013 | 1 | 1 | 34 | |||
| 35 | Масляная насадка в сборе | A3100-1002160 | 6 | 6 | 35 | |||
| 36 | Крышка подшипника коленчатого вала | 330-1002014 | 5 | 5 | 36 |
