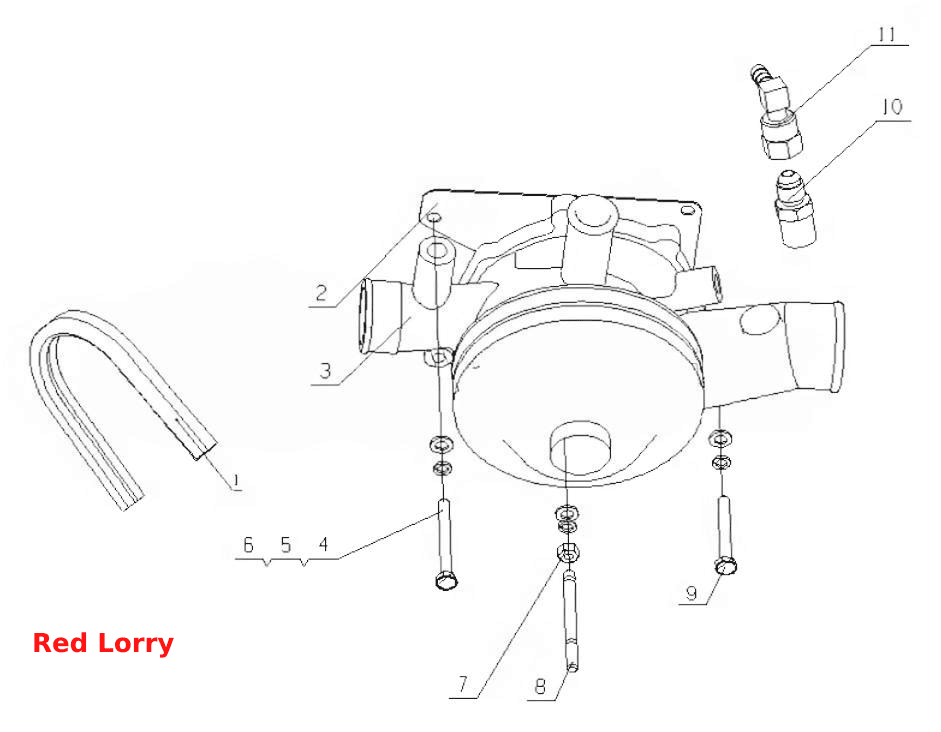

J4A00- Водяной насос в сборе
100%
Название детали
V
Заводской номер
YC80-SPA-1700A
Количество на модель
2
№
1
Название детали
Шайба облицовки водяного насоса
Заводской номер
B7600-1307001
Количество на модель
1
№
2
Название детали
Водяной насос
Заводской номер
J3600-1307020B
Количество на модель
1
№
3
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
3
№
4
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
3
№
5
Название детали
Винт M8x75
Заводской номер
Q150B0875TF2
Количество на модель
1
№
6
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
1
№
7
Название детали
Болт M8x70
Заводской номер
Q1200870TF2
Количество на модель
1
№
8
Название детали
Болт M8x65
Заводской номер
Q150B0865TF2
Количество на модель
1
№
9
Название детали
Сустав возврата воды водяного насоса
Заводской номер
J5700-1307001A
Количество на модель
1
№
10
Название детали
Составной угловой сустав
Заводской номер
J5700-1307002A
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | V | YC80-SPA-1700A | 2 | 2 | 1 | |||
| 2 | Шайба облицовки водяного насоса | B7600-1307001 | 1 | 1 | 2 | |||
| 3 | Водяной насос | J3600-1307020B | 1 | 1 | 3 | |||
| 4 | Wаshеr | Q40108 | 3 | 3 | 4 | |||
| 5 | Пружинная шайба | Q40308 | 3 | 3 | 5 | |||
| 6 | Винт M8x75 | Q150B0875TF2 | 1 | 1 | 6 | |||
| 7 | гайка | Q340B08 | 1 | 1 | 7 | |||
| 8 | Болт M8x70 | Q1200870TF2 | 1 | 1 | 8 | |||
| 9 | Болт M8x65 | Q150B0865TF2 | 1 | 1 | 9 | |||
| 10 | Сустав возврата воды водяного насоса | J5700-1307001A | 1 | 1 | 10 | |||
| 11 | Составной угловой сустав | J5700-1307002A | 1 | 1 | 11 |
