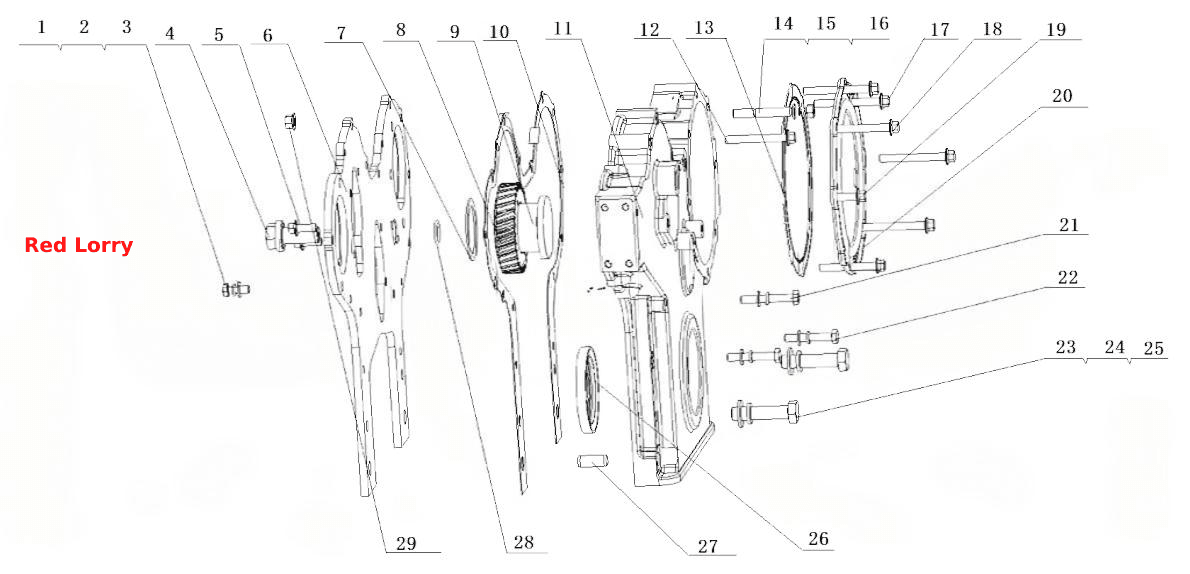

J3C01- деталь корпуса редуктора
100%
Название детали
Болт M8x22
Заводской номер
Q150B0822TF2
Количество на модель
8
№
1
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
8
№
2
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
11
№
3
Название детали
Болт вала промежуточной шестерни
Заводской номер
A3000-1002085B
Количество на модель
1
№
4
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
2
№
5
Название детали
Передняя крышка корпуса зубчатой передачи
Заводской номер
J4X00-1002203
Количество на модель
1
№
6
Название детали
Пластина промежуточной шестерни
Заводской номер
231-1002087
Количество на модель
1
№
7
Название детали
Компонент шестерни холостого хода
Заводской номер
J4X00-1002940
Количество на модель
1
№
8
Название детали
Сиденье промежуточной шестерни насоса компрессора
Заводской номер
L3000-1002084A
Количество на модель
1
№
9
Название детали
Шайба корпуса зубчатой передачи
Заводской номер
J4X00-1002202
Количество на модель
1
№
10
Название детали
Корпус зубчатой передачи
Заводской номер
J3C00-1002201
Количество на модель
1
№
11
Название детали
Болт M8x65
Заводской номер
Q1840865TF2
Количество на модель
1
№
12
Название детали
Прокладка крышки шестерни топливного насоса
Заводской номер
J3200-1002036B
Количество на модель
1
№
13
Название детали
Болт M8x60
Заводской номер
Q1200860
Количество на модель
3
№
14
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
3
№
15
Название детали
Болт M8x70
Заводской номер
Q1840870TF2
Количество на модель
4
№
17
Название детали
Болт M8x60
Заводской номер
Q1840860TF2
Количество на модель
2
№
18
Название детали
Болт M8x25
Заводской номер
Q1840825TF2
Количество на модель
2
№
19
Название детали
Крышка шестерни топливовпрыскивающего насоса
Заводской номер
630-1002035A
Количество на модель
1
№
20
Название детали
болт
Заводской номер
Q150B0855
Количество на модель
1
№
21
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B0850
Количество на модель
2
№
22
Название детали
болт
Заводской номер
Q150B1460
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
Q40114
Количество на модель
2
№
24
Название детали
Пружинная шайба
Заводской номер
Q40314
Количество на модель
2
№
25
Название детали
Сальник 70x90
Заводской номер
YC209-070090FR
Количество на модель
1
№
26
Название детали
Сальник 70x90
Заводской номер
YC209-C070090PR
Количество на модель
1
№
26
Название детали
Связаться с 12x30
Заводской номер
YC24-B1230
Количество на модель
2
№
27
Название детали
Уплотнительное кольцо, 65x20
Заводской номер
YC208-B02000F
Количество на модель
1
№
28
Название детали
Гайка
Заводской номер
Q32008
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8x22 | Q150B0822TF2 | 8 | 8 | 1 | |||
| 2 | Wаshеr | Q40108 | 8 | 8 | 2 | |||
| 3 | Пружинная шайба | Q40308 | 11 | 11 | 3 | |||
| 4 | Болт вала промежуточной шестерни | A3000-1002085B | 1 | 1 | 4 | |||
| 5 | Болт M8x20 | Q1840820TF2 | 2 | 2 | 5 | |||
| 6 | Передняя крышка корпуса зубчатой передачи | J4X00-1002203 | 1 | 1 | 6 | |||
| 7 | Пластина промежуточной шестерни | 231-1002087 | 1 | 1 | 7 | |||
| 8 | Компонент шестерни холостого хода | J4X00-1002940 | 1 | 1 | 8 | |||
| 9 | Сиденье промежуточной шестерни насоса компрессора | L3000-1002084A | 1 | 1 | 9 | |||
| 10 | Шайба корпуса зубчатой передачи | J4X00-1002202 | 1 | 1 | 10 | |||
| 11 | Корпус зубчатой передачи | J3C00-1002201 | 1 | 1 | 11 | |||
| 12 | Болт M8x65 | Q1840865TF2 | 1 | 1 | 12 | |||
| 13 | Прокладка крышки шестерни топливного насоса | J3200-1002036B | 1 | 1 | 13 | |||
| 14 | Болт M8x60 | Q1200860 | 3 | 3 | 14 | |||
| 15 | гайка | Q340B08 | 3 | 3 | 15 | |||
| 17 | Болт M8x70 | Q1840870TF2 | 4 | 4 | 17 | |||
| 18 | Болт M8x60 | Q1840860TF2 | 2 | 2 | 18 | |||
| 19 | Болт M8x25 | Q1840825TF2 | 2 | 2 | 19 | |||
| 20 | Крышка шестерни топливовпрыскивающего насоса | 630-1002035A | 1 | 1 | 20 | |||
| 21 | болт | Q150B0855 | 1 | 1 | 21 | |||
| 22 | Болт с шестигранной головкой | Q150B0850 | 2 | 2 | 22 | |||
| 23 | болт | Q150B1460 | 2 | 2 | 23 | |||
| 24 | Шайба | Q40114 | 2 | 2 | 24 | |||
| 25 | Пружинная шайба | Q40314 | 2 | 2 | 25 | |||
| 26 | Сальник 70x90 | YC209-070090FR | 1 | 1 | 26 | |||
| 26 | Сальник 70x90 | YC209-C070090PR | 1 | 1 | 26 | |||
| 27 | Связаться с 12x30 | YC24-B1230 | 2 | 2 | 27 | |||
| 28 | Уплотнительное кольцо, 65x20 | YC208-B02000F | 1 | 1 | 28 | |||
| 29 | Гайка | Q32008 | 2 | 2 | 29 |
