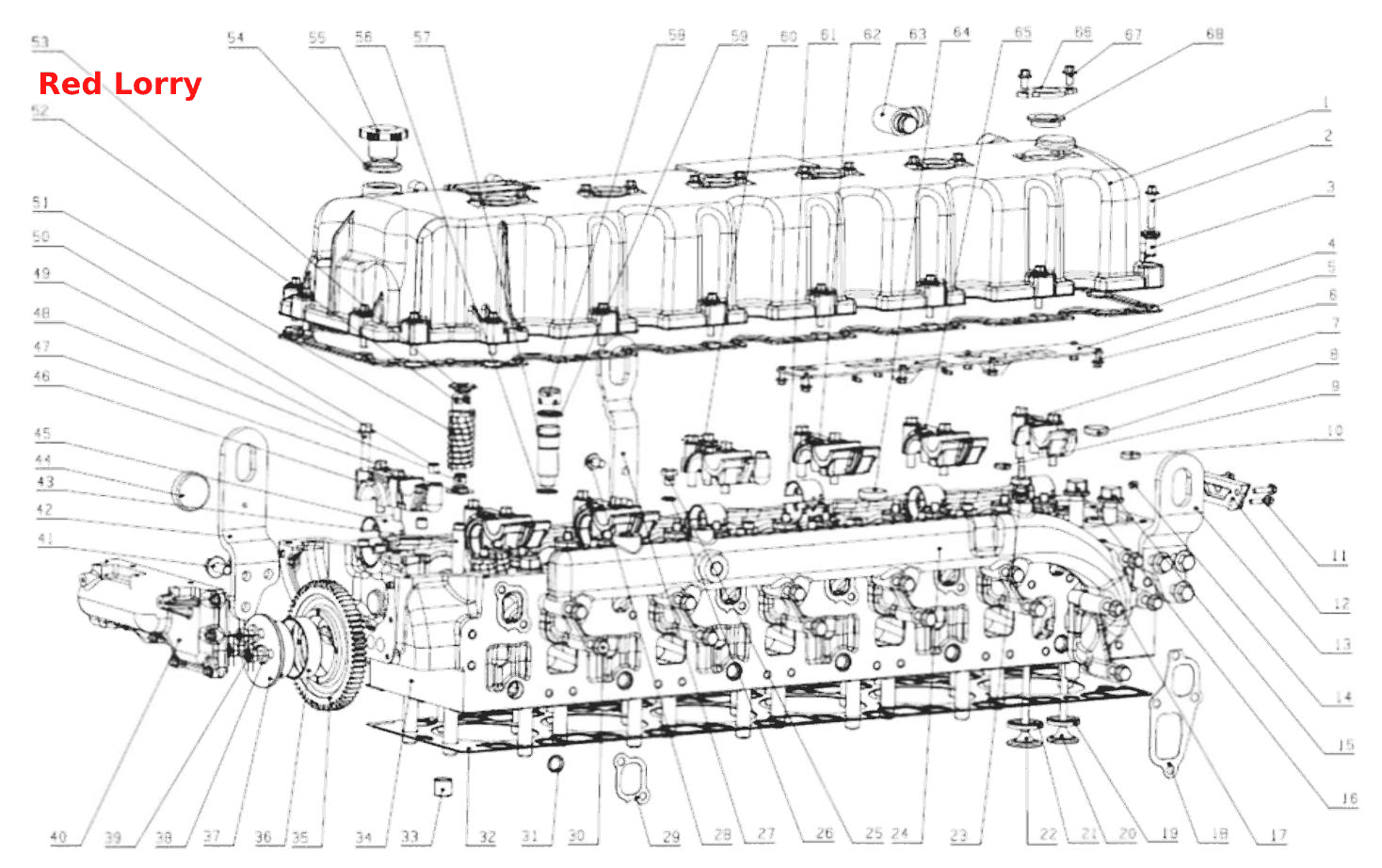

КС- Cylinder Head and Valve Cover Assembly;Головка блока цилиндров и крышка клапанов в сборе
100%
Название детали
Крышка клапанов
Заводской номер
K1A00-1003205
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
Q1840845
Количество на модель
19
№
2
Название детали
Втулка болта крышки клапанов
Заводской номер
K6000-10032C0B
Количество на модель
19
№
3
Название детали
Прокладка крышки клапанов
Заводской номер
K1A00-1003201
Количество на модель
1
№
4
Название детали
Крышка в сборе
Заводской номер
K1A00-1003270
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
Q1840616
Количество на модель
8
№
6
Название детали
Крышка подшипника распределительного вала
Заводской номер
K6000-100317F
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
YC7-30
Количество на модель
1
№
8
Название детали
Заглушка
Заводской номер
YC7-20
Количество на модель
6
№
9
Название детали
Заглушка
Заводской номер
YC7-24
Количество на модель
6
№
10
Название детали
Болт
Заводской номер
Q1840625
Количество на модель
11
№
11
Название детали
Передняя крышка
Заводской номер
K6000-1003135
Количество на модель
1
№
12
Название детали
Передний рым- болт
Заводской номер
K6100-1003122
Количество на модель
1
№
13
Название детали
Штифт
Заводской номер
GB/T879.2-0810
Количество на модель
4
№
14
Название детали
Короткий болт головки блока цилиндров
Заводской номер
K6000-1003003
Количество на модель
20
№
15
Название детали
Длинный болт головки блока цилиндров
Заводской номер
K6000-1003002
Количество на модель
№
16
Название детали
Болт М10х30
Заводской номер
Q1841090TF2
Количество на модель
3
№
17
Название детали
Прокладка подводящей водяной трубки
Заводской номер
K6000-1003503A
Количество на модель
№
18
Название детали
Седло выпускного клапана
Заводской номер
K1A00-1003174A
Количество на модель
12
№
19
Название детали
Выпускной клапан
Заводской номер
K1A00-1003103SF1
Количество на модель
12
№
20
Название детали
Седло впускного клапана
Заводской номер
K1A00-1003173A
Количество на модель
12
№
21
Название детали
Впускной клапан
Заводской номер
K1A00-1003111SF1
Количество на модель
12
№
22
Название детали
Разъем сапуна
Заводской номер
K6000-1303017A
Количество на модель
1
№
23
Название детали
Водяная подводящая труба
Заводской номер
K6000-1003501B
Количество на модель
1
№
24
Название детали
Винтовая пробка
Заводской номер
Q/YC198-12
Количество на модель
1
№
25
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-12
Количество на модель
2
№
26
Название детали
Рым- болт
Заводской номер
K6000-1003123A
Количество на модель
1
№
27
Название детали
Болт M10x20
Заводской номер
Q1841020TF2
Количество на модель
2
№
28
Название детали
Прокладка подводящей водяной трубки
Заводской номер
K6000-1003502A
Количество на модель
5
№
29
Название детали
Болт M10x70
Заводской номер
Q1841070TF2
Количество на модель
11
№
30
Название детали
Заглушка
Заводской номер
YC7-22
Количество на модель
6
№
31
Название детали
Прокладка головки цилиндра
Заводской номер
K6000-1003001A-W1
Количество на модель
1
№
32
Название детали
Штифт крепления головки блока цилиндров
Заводской номер
K6000-1003114
Количество на модель
2
№
33
Название детали
Головка цилиндра
Заводской номер
K1A00-1003171S12
Количество на модель
1
№
34
Название детали
Промежуточная шестерня вала распределительного
Заводской номер
K6000-1002K41
Количество на модель
№
35
Название детали
Втулка промежуточной шестерни вала распределительного
Заводской номер
K6000-1002K42
Количество на модель
№
36
Название детали
Ось промежуточной шестерни вала распределительного
Заводской номер
K6000-1002K01A
Количество на модель
№
37
Название детали
Шайба
Заводской номер
K6000-1002265
Количество на модель
3
№
38
Название детали
Винт
Заводской номер
Q218B1045TF2
Количество на модель
№
39
Название детали
Задняя крышка
Заводской номер
K6100-1003136B
Количество на модель
1
№
40
Название детали
Болт M12x25
Заводской номер
Q1841225TF2
Количество на модель
6
№
41
Название детали
Задний рым- болт
Заводской номер
K6100-1003123
Количество на модель
1
№
42
Название детали
Направляющая клапана
Заводской номер
K6000-1003172A
Количество на модель
24
№
43
Название детали
Заглушка
Заводской номер
YC7-50
Количество на модель
6
№
44
Название детали
Корпус упорного подшипника вала распределительного
Заводской номер
K6000-1003113A
Количество на модель
2
№
45
Название детали
Крышка подшипника вала распределительного
Заводской номер
K6000-100317KA
Количество на модель
1
№
46
Название детали
Седло нижней пружины клапана
Заводской номер
K6000-1003161
Количество на модель
24
№
47
Название детали
Уплотнение штока клапана
Заводской номер
K6000-1003105
Количество на модель
24
№
48
Название детали
Болт M10x55
Заводской номер
Q1841055TF2
Количество на модель
16
№
49
Название детали
Штифт крепления
Заводской номер
K6000-100317L
Количество на модель
18
№
50
Название детали
Пружина клапана
Заводской номер
K6000-1003106
Количество на модель
24
№
51
Название детали
Ключ для остановки клапана
Заводской номер
K6000-1003109
Количество на модель
48
№
52
Название детали
Седло верхней пружины клапана
Заводской номер
K6000-1003116
Количество на модель
24
№
53
Название детали
Уплотнительное кольцо
Заводской номер
150-1003043C
Количество на модель
1
№
54
Название детали
Крышка маслозаливной горловины
Заводской номер
150-1003041F
Количество на модель
1
№
55
Название детали
Шайба
Заводской номер
K1A00-100317BS3
Количество на модель
6
№
56
Название детали
Втулка топливного инжектора
Заводской номер
K1A00-1003176S8
Количество на модель
6
№
57
Название детали
Резьбовая втулка
Заводской номер
K1A00-100317AS3
Количество на модель
6
№
58
Название детали
Уплотнительное кольцо
Заводской номер
YC208-B02580F1
Количество на модель
12
№
59
Название детали
Крышка подшипника вала распределительного
Заводской номер
K6000-100317J
Количество на модель
№
60
Название детали
Крышка подшипника вала распределительного
Заводской номер
K6000-1003115
Количество на модель
12
№
61
Название детали
Крышка подшипника вала распределительного
Заводской номер
K6000-100317H
Количество на модель
2
№
62
Название детали
Сапун воздушной трубки
Заводской номер
K6000-1014060
Количество на модель
1
№
63
Название детали
Заглушка
Заводской номер
YC7-35
Количество на модель
6
№
64
Название детали
Крышка подшипника вала распределительного
Заводской номер
K6000-100317G
Количество на модель
2
№
65
Название детали
Шайба
Заводской номер
LN100-1003204
Количество на модель
6
№
66
Название детали
Болт M8x15
Заводской номер
Q1840815
Количество на модель
12
№
67
Название детали
Уплотнительное кольцо
Заводской номер
LN100-1003202A
Количество на модель
6
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка клапанов | K1A00-1003205 | 1 | 1 | 1 | |||
| 2 | Болт | Q1840845 | 19 | 19 | 2 | |||
| 3 | Втулка болта крышки клапанов | K6000-10032C0B | 19 | 19 | 3 | |||
| 4 | Прокладка крышки клапанов | K1A00-1003201 | 1 | 1 | 4 | |||
| 5 | Крышка в сборе | K1A00-1003270 | 1 | 1 | 5 | |||
| 6 | Болт | Q1840616 | 8 | 8 | 6 | |||
| 7 | Крышка подшипника распределительного вала | K6000-100317F | 1 | 1 | 7 | |||
| 8 | прокладка | YC7-30 | 1 | 1 | 8 | |||
| 9 | Заглушка | YC7-20 | 6 | 6 | 9 | |||
| 10 | Заглушка | YC7-24 | 6 | 6 | 10 | |||
| 11 | Болт | Q1840625 | 11 | 11 | 11 | |||
| 12 | Передняя крышка | K6000-1003135 | 1 | 1 | 12 | |||
| 13 | Передний рым- болт | K6100-1003122 | 1 | 1 | 13 | |||
| 14 | Штифт | GB/T879.2-0810 | 4 | 4 | 14 | |||
| 15 | Короткий болт головки блока цилиндров | K6000-1003003 | 20 | 20 | 15 | |||
| 16 | Длинный болт головки блока цилиндров | K6000-1003002 | 16 | |||||
| 17 | Болт М10х30 | Q1841090TF2 | 3 | 3 | 17 | |||
| 18 | Прокладка подводящей водяной трубки | K6000-1003503A | 18 | |||||
| 19 | Седло выпускного клапана | K1A00-1003174A | 12 | 12 | 19 | |||
| 20 | Выпускной клапан | K1A00-1003103SF1 | 12 | 12 | 20 | |||
| 21 | Седло впускного клапана | K1A00-1003173A | 12 | 12 | 21 | |||
| 22 | Впускной клапан | K1A00-1003111SF1 | 12 | 12 | 22 | |||
| 23 | Разъем сапуна | K6000-1303017A | 1 | 1 | 23 | |||
| 24 | Водяная подводящая труба | K6000-1003501B | 1 | 1 | 24 | |||
| 25 | Винтовая пробка | Q/YC198-12 | 1 | 1 | 25 | |||
| 26 | Комбинированная уплотнительная шайба | Q/YC149-12 | 2 | 2 | 26 | |||
| 27 | Рым- болт | K6000-1003123A | 1 | 1 | 27 | |||
| 28 | Болт M10x20 | Q1841020TF2 | 2 | 2 | 28 | |||
| 29 | Прокладка подводящей водяной трубки | K6000-1003502A | 5 | 5 | 29 | |||
| 30 | Болт M10x70 | Q1841070TF2 | 11 | 11 | 30 | |||
| 31 | Заглушка | YC7-22 | 6 | 6 | 31 | |||
| 32 | Прокладка головки цилиндра | K6000-1003001A-W1 | 1 | 1 | 32 | |||
| 33 | Штифт крепления головки блока цилиндров | K6000-1003114 | 2 | 2 | 33 | |||
| 34 | Головка цилиндра | K1A00-1003171S12 | 1 | 1 | 34 | |||
| 35 | Промежуточная шестерня вала распределительного | K6000-1002K41 | 35 | |||||
| 36 | Втулка промежуточной шестерни вала распределительного | K6000-1002K42 | 36 | |||||
| 37 | Ось промежуточной шестерни вала распределительного | K6000-1002K01A | 37 | |||||
| 38 | Шайба | K6000-1002265 | 3 | 3 | 38 | |||
| 39 | Винт | Q218B1045TF2 | 39 | |||||
| 40 | Задняя крышка | K6100-1003136B | 1 | 1 | 40 | |||
| 41 | Болт M12x25 | Q1841225TF2 | 6 | 6 | 41 | |||
| 42 | Задний рым- болт | K6100-1003123 | 1 | 1 | 42 | |||
| 43 | Направляющая клапана | K6000-1003172A | 24 | 24 | 43 | |||
| 44 | Заглушка | YC7-50 | 6 | 6 | 44 | |||
| 45 | Корпус упорного подшипника вала распределительного | K6000-1003113A | 2 | 2 | 45 | |||
| 46 | Крышка подшипника вала распределительного | K6000-100317KA | 1 | 1 | 46 | |||
| 47 | Седло нижней пружины клапана | K6000-1003161 | 24 | 24 | 47 | |||
| 48 | Уплотнение штока клапана | K6000-1003105 | 24 | 24 | 48 | |||
| 49 | Болт M10x55 | Q1841055TF2 | 16 | 16 | 49 | |||
| 50 | Штифт крепления | K6000-100317L | 18 | 18 | 50 | |||
| 51 | Пружина клапана | K6000-1003106 | 24 | 24 | 51 | |||
| 52 | Ключ для остановки клапана | K6000-1003109 | 48 | 48 | 52 | |||
| 53 | Седло верхней пружины клапана | K6000-1003116 | 24 | 24 | 53 | |||
| 54 | Уплотнительное кольцо | 150-1003043C | 1 | 1 | 54 | |||
| 55 | Крышка маслозаливной горловины | 150-1003041F | 1 | 1 | 55 | |||
| 56 | Шайба | K1A00-100317BS3 | 6 | 6 | 56 | |||
| 57 | Втулка топливного инжектора | K1A00-1003176S8 | 6 | 6 | 57 | |||
| 58 | Резьбовая втулка | K1A00-100317AS3 | 6 | 6 | 58 | |||
| 59 | Уплотнительное кольцо | YC208-B02580F1 | 12 | 12 | 59 | |||
| 60 | Крышка подшипника вала распределительного | K6000-100317J | 60 | |||||
| 61 | Крышка подшипника вала распределительного | K6000-1003115 | 12 | 12 | 61 | |||
| 62 | Крышка подшипника вала распределительного | K6000-100317H | 2 | 2 | 62 | |||
| 63 | Сапун воздушной трубки | K6000-1014060 | 1 | 1 | 63 | |||
| 64 | Заглушка | YC7-35 | 6 | 6 | 64 | |||
| 65 | Крышка подшипника вала распределительного | K6000-100317G | 2 | 2 | 65 | |||
| 66 | Шайба | LN100-1003204 | 6 | 6 | 66 | |||
| 67 | Болт M8x15 | Q1840815 | 12 | 12 | 67 | |||
| 68 | Уплотнительное кольцо | LN100-1003202A | 6 | 6 | 68 |
