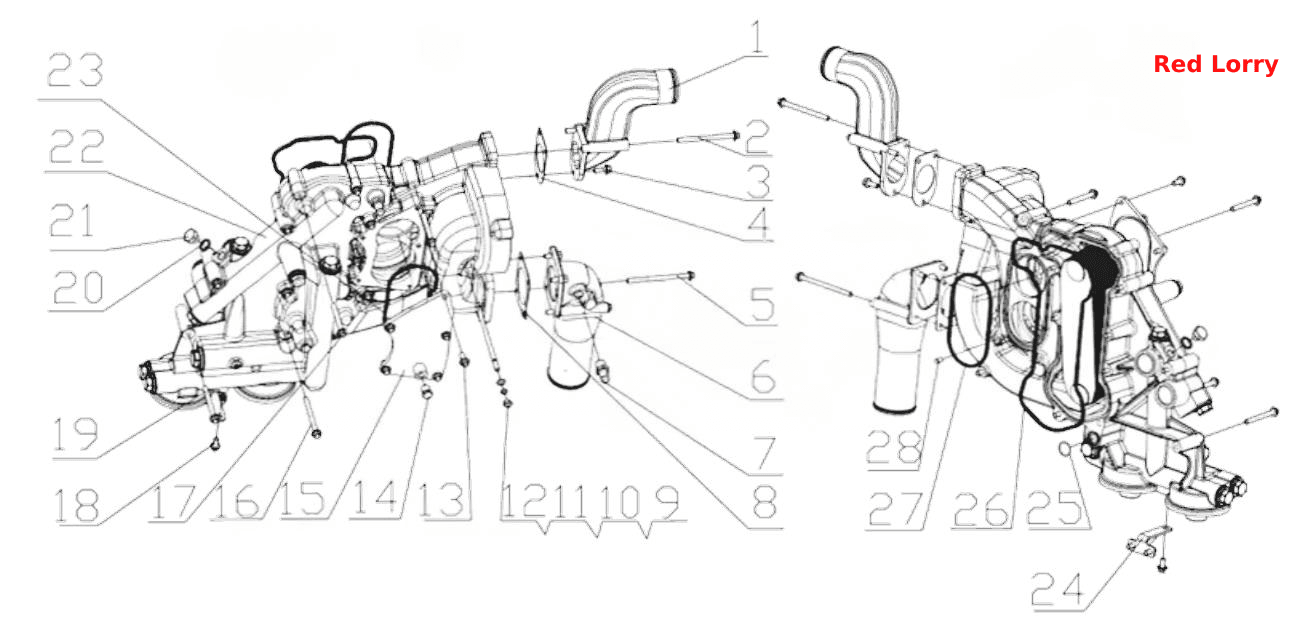

K6100- Oil cooler assembly;Масляный охладитель в сборе
100%
Название детали
Водоотводящий патрубок
Заводской номер
K6100-1013006A
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
Q18408100TF2
Количество на модель
2
№
2
Название детали
Болт M8x22
Заводской номер
Q1840822TF2
Количество на модель
3
№
3
Название детали
Прокладка патрубка
Заводской номер
K6000-1013003
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
Q18408105TF2
Количество на модель
2
№
5
Название детали
Труба для подвода воды
Заводской номер
K6100-1013001A
Количество на модель
1
№
6
Название детали
Разъем для отвода воды
Заводской номер
151-1307017A
Количество на модель
1
№
7
Название детали
Прокладка трубы для подвода воды
Заводской номер
K6000-1013008
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
Q12008160TF2
Количество на модель
1
№
9
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
1
№
10
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
1
№
11
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
1
№
12
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
5
№
13
Название детали
Пробка
Заводской номер
Q618B02
Количество на модель
2
№
14
Название детали
Крышка охладителя
Заводской номер
K6100-1013103
Количество на модель
1
№
15
Название детали
Болт M8x90
Заводской номер
Q1840890TF2
Количество на модель
10
№
16
Название детали
Болт M8x70
Заводской номер
Q1840870TF2
Количество на модель
3
№
17
Название детали
Болт M8x16
Заводской номер
Q1840816TF2
Количество на модель
3
№
18
Название детали
Болт M8x80
Заводской номер
Q1840880TF2
Количество на модель
1
№
19
Название детали
Винтовая пробка
Заводской номер
Q/YC198-16
Количество на модель
1
№
20
Название детали
Уплотнительное кольцо d16
Заводской номер
Q/YC149-16
Количество на модель
1
№
21
Название детали
Блок охлаждения масла
Заводской номер
K6000-1013100ASF1
Количество на модель
1
№
22
Название детали
Прокладка крышки охладителя
Заводской номер
K6000-1013104
Количество на модель
1
№
23
Название детали
Кронштейн крепления масляного охладителя
Заводской номер
K6000-1013009A
Количество на модель
1
№
24
Название детали
«О» кольцо
Заводской номер
YC208-B02240F
Количество на модель
1
№
25
Название детали
Прокладка масляного радиатора
Заводской номер
K6000-1013106
Количество на модель
1
№
26
Название детали
Уплотнительное кольцо
Заводской номер
K6000-1013203
Количество на модель
1
№
27
Название детали
Штифт
Заводской номер
YC24-B0816
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Водоотводящий патрубок | K6100-1013006A | 1 | 1 | 1 | |||
| 2 | Болт | Q18408100TF2 | 2 | 2 | 2 | |||
| 3 | Болт M8x22 | Q1840822TF2 | 3 | 3 | 3 | |||
| 4 | Прокладка патрубка | K6000-1013003 | 1 | 1 | 4 | |||
| 5 | Болт | Q18408105TF2 | 2 | 2 | 5 | |||
| 6 | Труба для подвода воды | K6100-1013001A | 1 | 1 | 6 | |||
| 7 | Разъем для отвода воды | 151-1307017A | 1 | 1 | 7 | |||
| 8 | Прокладка трубы для подвода воды | K6000-1013008 | 1 | 1 | 8 | |||
| 9 | Болт | Q12008160TF2 | 1 | 1 | 9 | |||
| 10 | Wаshеr | Q40108 | 1 | 1 | 10 | |||
| 11 | Пружинная шайба | Q40308 | 1 | 1 | 11 | |||
| 12 | гайка | Q340B08 | 1 | 1 | 12 | |||
| 13 | Болт M8x20 | Q1840820TF2 | 5 | 5 | 13 | |||
| 14 | Пробка | Q618B02 | 2 | 2 | 14 | |||
| 15 | Крышка охладителя | K6100-1013103 | 1 | 1 | 15 | |||
| 16 | Болт M8x90 | Q1840890TF2 | 10 | 10 | 16 | |||
| 17 | Болт M8x70 | Q1840870TF2 | 3 | 3 | 17 | |||
| 18 | Болт M8x16 | Q1840816TF2 | 3 | 3 | 18 | |||
| 19 | Болт M8x80 | Q1840880TF2 | 1 | 1 | 19 | |||
| 20 | Винтовая пробка | Q/YC198-16 | 1 | 1 | 20 | |||
| 21 | Уплотнительное кольцо d16 | Q/YC149-16 | 1 | 1 | 21 | |||
| 22 | Блок охлаждения масла | K6000-1013100ASF1 | 1 | 1 | 22 | |||
| 23 | Прокладка крышки охладителя | K6000-1013104 | 1 | 1 | 23 | |||
| 24 | Кронштейн крепления масляного охладителя | K6000-1013009A | 1 | 1 | 24 | |||
| 25 | «О» кольцо | YC208-B02240F | 1 | 1 | 25 | |||
| 26 | Прокладка масляного радиатора | K6000-1013106 | 1 | 1 | 26 | |||
| 27 | Уплотнительное кольцо | K6000-1013203 | 1 | 1 | 27 | |||
| 28 | Штифт | YC24-B0816 | 1 | 1 | 28 |
