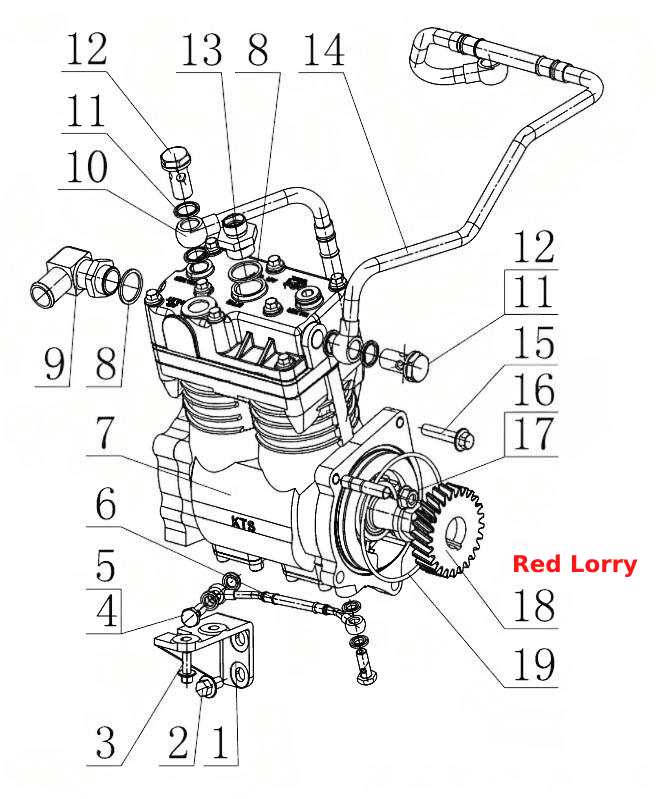

MN70A - пневматический воздушный компрессор
100%
Название детали
Прокладка воздушного компрессора
Заводской номер
М6000-3509016В
Количество на модель
1
№
1
Название детали
Болт M10x16
Заводской номер
Q1841016TF2
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
Q1840820
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
М3000-1002701А
Количество на модель
4
№
4
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
8
№
5
Название детали
Узел впускной трубы для масла
Заводской номер
М6000-3509240
Количество на модель
1
№
6
Название детали
ВОЗДУШНЫЙ КОМПРЕССОР
Заводской номер
М6000-3509100С
Количество на модель
1
№
7
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
1
№
8
Название детали
Узел соединения воздухозаборника
Заводской номер
А440В-3509060А
Количество на модель
1
№
9
Название детали
Подборка водозаборной трубы воздушного компрессора
Заводской номер
М6000-3509340А
Количество на модель
1
№
10
Название детали
Кольцевой уплотнитель
Заводской номер
Q/YC149-18
Количество на модель
4
№
11
Название детали
Полый болт для воды
Заводской номер
М6000-3509007
Количество на модель
2
№
12
Название детали
Сиденье соединения выхлопа
Заводской номер
173D-3509012A
Количество на модель
1
№
13
Название детали
Компонент трубы возврата воды воздушного компрессора
Заводской номер
MJ500-3509440
Количество на модель
1
№
14
Название детали
Болт M10x45
Заводской номер
Q1841045TF2
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
Q32010
Количество на модель
1
№
16
Название детали
Шпилька
Заводской номер
Q1201040TF2
Количество на модель
1
№
17
Название детали
Редуктор воздушного компрессора
Заводской номер
М3400-3509001А
Количество на модель
1
№
18
Название детали
O
Заводской номер
YC208-C11200F
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка воздушного компрессора | М6000-3509016В | 1 | 1 | 1 | |||
| 2 | Болт M10x16 | Q1841016TF2 | 2 | 2 | 2 | |||
| 3 | Болт | Q1840820 | 2 | 2 | 3 | |||
| 4 | Болт | М3000-1002701А | 4 | 4 | 4 | |||
| 5 | Уплотнительная шайба d10 | Q/YC149-10 | 8 | 8 | 5 | |||
| 6 | Узел впускной трубы для масла | М6000-3509240 | 1 | 1 | 6 | |||
| 7 | ВОЗДУШНЫЙ КОМПРЕССОР | М6000-3509100С | 1 | 1 | 7 | |||
| 8 | Уплотнительная шайба | G4606-3509014 | 1 | 1 | 8 | |||
| 9 | Узел соединения воздухозаборника | А440В-3509060А | 1 | 1 | 9 | |||
| 10 | Подборка водозаборной трубы воздушного компрессора | М6000-3509340А | 1 | 1 | 10 | |||
| 11 | Кольцевой уплотнитель | Q/YC149-18 | 4 | 4 | 11 | |||
| 12 | Полый болт для воды | М6000-3509007 | 2 | 2 | 12 | |||
| 13 | Сиденье соединения выхлопа | 173D-3509012A | 1 | 1 | 13 | |||
| 14 | Компонент трубы возврата воды воздушного компрессора | MJ500-3509440 | 1 | 1 | 14 | |||
| 15 | Болт M10x45 | Q1841045TF2 | 1 | 1 | 15 | |||
| 16 | Гайка | Q32010 | 1 | 1 | 16 | |||
| 17 | Шпилька | Q1201040TF2 | 1 | 1 | 17 | |||
| 18 | Редуктор воздушного компрессора | М3400-3509001А | 1 | 1 | 18 | |||
| 19 | O | YC208-C11200F | 1 | 1 | 19 |
