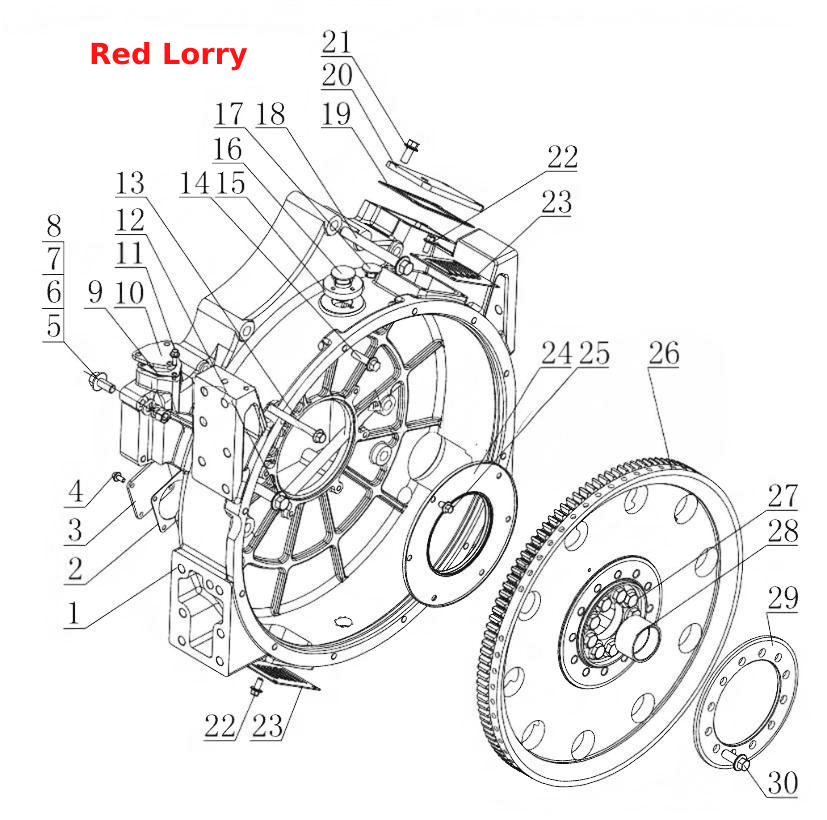

MKPGA- сборка силового выхода
100%
Название детали
Корпус маховика
Заводской номер
MMKPGA-1600401A
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
B7657-1600408
Количество на модель
1
№
2
Название детали
Cover plate
Заводской номер
B7648-1600402
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
Q1840612
Количество на модель
4
№
4
Название детали
Болт
Заводской номер
Q18412125TF2
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
Q40112
Количество на модель
1
№
6
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
1
№
7
Название детали
Гайка
Заводской номер
Q340B12
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
MKL00-11118301
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
M36J3-1600402A
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
Q1840616
Количество на модель
8
№
11
Название детали
Болт
Заводской номер
Q18414120TF2
Количество на модель
4
№
12
Название детали
Болт M10x95
Заводской номер
Q1841095TF2
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
Q1841035TF2
Количество на модель
12
№
14
Название детали
Втулка
Заводской номер
M1000-1600413B
Количество на модель
1
№
15
Название детали
ШТУЦЕР
Заводской номер
M1000-1600411
Количество на модель
1
№
16
Название детали
Блокировка
Заводской номер
L3800-1600411
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
Q18414115TF2
Количество на модель
2
№
18
Название детали
Прокладка
Заводской номер
MKB00-1600408
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
MKJ00-1600402A
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
Q1841022
Количество на модель
4
№
21
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
8
№
22
Название детали
Обшивочный лист
Заводской номер
M3490-1600402
Количество на модель
2
№
23
Название детали
Сальник коленчатого вала в сборе
Заводской номер
М3400-1600440С
Количество на модель
1
№
24
Название детали
Задний сальник коленчатого вала
Заводской номер
M3400-1600440B
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
Q1840812
Количество на модель
6
№
25
Название детали
Сборка маховика и кольцевой шестерни
Заводской номер
MKPGA-1005360A
Количество на модель
1
№
26
Название детали
Болт маховика
Заводской номер
М3000-1005303
Количество на модель
9
№
27
Название детали
Вкладыши подшипников
Заводской номер
MKPGA-1005011
Количество на модель
1
№
28
Название детали
прижимная плита
Заводской номер
MKPGA-1005012
Количество на модель
1
№
29
Название детали
Болт Mx
Заводской номер
Q1841230TF2
Количество на модель
12
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус маховика | MMKPGA-1600401A | 1 | 1 | 1 | |||
| 2 | Прокладка | B7657-1600408 | 1 | 1 | 2 | |||
| 3 | Cover plate | B7648-1600402 | 1 | 1 | 3 | |||
| 4 | Болт | Q1840612 | 4 | 4 | 4 | |||
| 5 | Болт | Q18412125TF2 | 1 | 1 | 5 | |||
| 6 | Шайба | Q40112 | 1 | 1 | 6 | |||
| 7 | Пружинная шайба | Q40312 | 1 | 1 | 7 | |||
| 8 | Гайка | Q340B12 | 1 | 1 | 8 | |||
| 9 | Прокладка | MKL00-11118301 | 1 | 1 | 9 | |||
| 10 | Крышка | M36J3-1600402A | 1 | 1 | 10 | |||
| 11 | Болт | Q1840616 | 8 | 8 | 11 | |||
| 12 | Болт | Q18414120TF2 | 4 | 4 | 12 | |||
| 13 | Болт M10x95 | Q1841095TF2 | 1 | 1 | 13 | |||
| 14 | Болт | Q1841035TF2 | 12 | 12 | 14 | |||
| 15 | Втулка | M1000-1600413B | 1 | 1 | 15 | |||
| 16 | ШТУЦЕР | M1000-1600411 | 1 | 1 | 16 | |||
| 17 | Блокировка | L3800-1600411 | 1 | 1 | 17 | |||
| 18 | Болт | Q18414115TF2 | 2 | 2 | 18 | |||
| 19 | Прокладка | MKB00-1600408 | 1 | 1 | 19 | |||
| 20 | Крышка | MKJ00-1600402A | 1 | 1 | 20 | |||
| 21 | Болт | Q1841022 | 4 | 4 | 21 | |||
| 22 | Болт | Q1840816 | 8 | 8 | 22 | |||
| 23 | Обшивочный лист | M3490-1600402 | 2 | 2 | 23 | |||
| 24 | Сальник коленчатого вала в сборе | М3400-1600440С | 1 | 1 | 24 | |||
| 24 | Задний сальник коленчатого вала | M3400-1600440B | 1 | 1 | 24 | |||
| 25 | Болт | Q1840812 | 6 | 6 | 25 | |||
| 26 | Сборка маховика и кольцевой шестерни | MKPGA-1005360A | 1 | 1 | 26 | |||
| 27 | Болт маховика | М3000-1005303 | 9 | 9 | 27 | |||
| 28 | Вкладыши подшипников | MKPGA-1005011 | 1 | 1 | 28 | |||
| 29 | прижимная плита | MKPGA-1005012 | 1 | 1 | 29 | |||
| 30 | Болт Mx | Q1841230TF2 | 12 | 12 | 30 |
