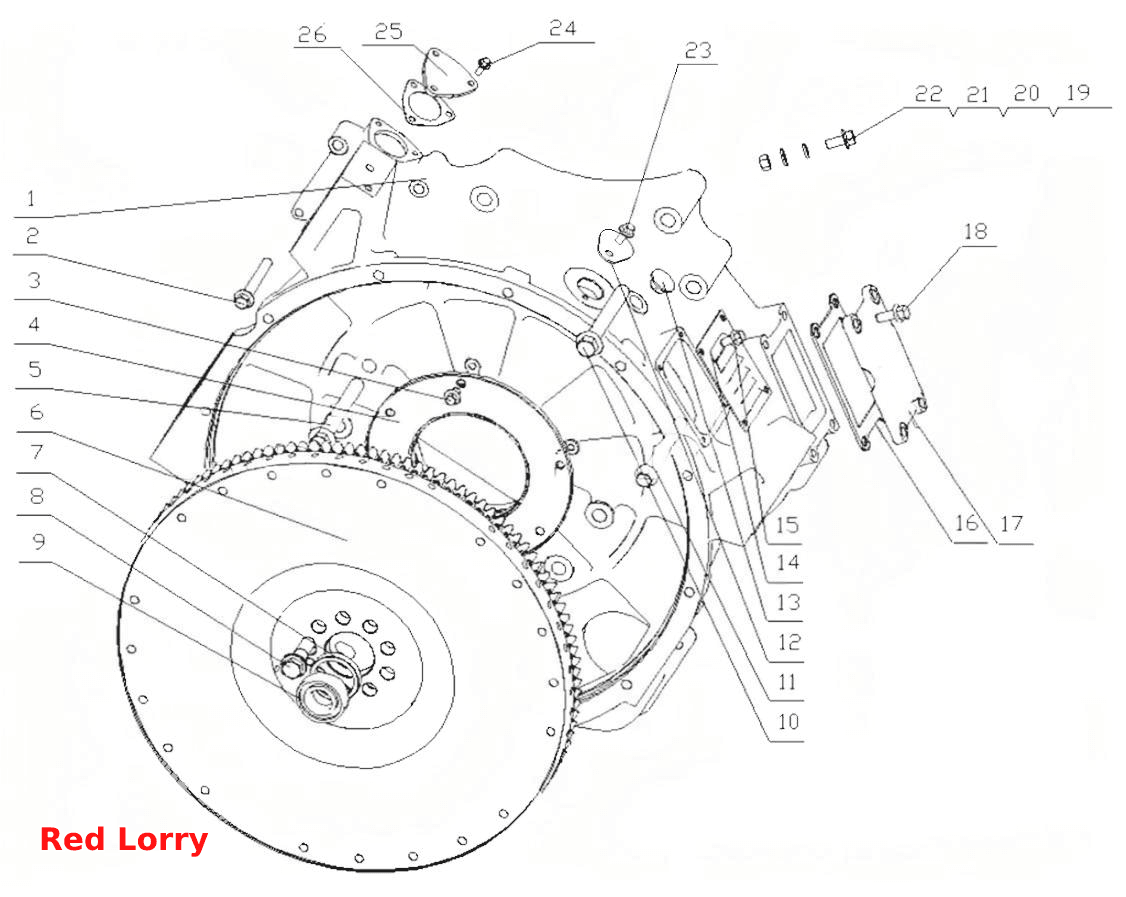

MY2QP- сборка силового выхода
100%
Название детали
Корпус маховика
Заводской номер
M1603-1600401
Количество на модель
1
№
1
Название детали
Болт M10x95
Заводской номер
Q1841095TF2
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
Q1840812
Количество на модель
6
№
3
Название детали
Задний сальник коленчатого вала
Заводской номер
M3400-1600440B
Количество на модель
1
№
4
Название детали
Задний сальник коленчатого вала
Заводской номер
M3400-1600440C
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
Q18414120TF2
Количество на модель
4
№
5
Название детали
Маховик и части приспособленного кольца
Заводской номер
M6000-1005360
Количество на модель
1
№
6
Название детали
Выравнивание подшипника
Заводской номер
6105QJ-1005011
Количество на модель
1
№
7
Название детали
Болт маховика
Заводской номер
M3000-1005363A
Количество на модель
9
№
8
Название детали
Шарикоподшипник
Заводской номер
GB/T276-6205-2RS1
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
Q18414115TF2
Количество на модель
3
№
10
Название детали
Болт
Заводской номер
Q18412120TF2
Количество на модель
1
№
11
Название детали
Крышка корпуса маховика
Заводской номер
L3000-1600016
Количество на модель
1
№
12
Название детали
Блокировка
Заводской номер
L3800-1600411
Количество на модель
1
№
13
Название детали
Обшивочный лист
Заводской номер
M3490-1600402
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
4
№
15
Название детали
Прокладка
Заводской номер
MKB00-1600408
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
MKJ00-1600402A
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
Q1841020
Количество на модель
4
№
18
Название детали
Болт M12x25
Заводской номер
Q1841225TF2
Количество на модель
3
№
19
Название детали
Гайка
Заводской номер
Q340B12
Количество на модель
1
№
20
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
Q40112
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
Q1840612
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
Q1840616
Количество на модель
3
№
24
Название детали
Крышка
Заводской номер
M36J3-1600402A
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
MKL00-1118301
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус маховика | M1603-1600401 | 1 | 1 | 1 | |||
| 2 | Болт M10x95 | Q1841095TF2 | 1 | 1 | 2 | |||
| 3 | Болт | Q1840812 | 6 | 6 | 3 | |||
| 4 | Задний сальник коленчатого вала | M3400-1600440B | 1 | 1 | 4 | |||
| 4 | Задний сальник коленчатого вала | M3400-1600440C | 1 | 1 | 4 | |||
| 5 | Болт | Q18414120TF2 | 4 | 4 | 5 | |||
| 6 | Маховик и части приспособленного кольца | M6000-1005360 | 1 | 1 | 6 | |||
| 7 | Выравнивание подшипника | 6105QJ-1005011 | 1 | 1 | 7 | |||
| 8 | Болт маховика | M3000-1005363A | 9 | 9 | 8 | |||
| 9 | Шарикоподшипник | GB/T276-6205-2RS1 | 1 | 1 | 9 | |||
| 10 | Болт | Q18414115TF2 | 3 | 3 | 10 | |||
| 11 | Болт | Q18412120TF2 | 1 | 1 | 11 | |||
| 12 | Крышка корпуса маховика | L3000-1600016 | 1 | 1 | 12 | |||
| 13 | Блокировка | L3800-1600411 | 1 | 1 | 13 | |||
| 14 | Обшивочный лист | M3490-1600402 | 1 | 1 | 14 | |||
| 15 | Болт | Q1840816 | 4 | 4 | 15 | |||
| 16 | Прокладка | MKB00-1600408 | 1 | 1 | 16 | |||
| 17 | Крышка | MKJ00-1600402A | 1 | 1 | 17 | |||
| 18 | Болт | Q1841020 | 4 | 4 | 18 | |||
| 19 | Болт M12x25 | Q1841225TF2 | 3 | 3 | 19 | |||
| 20 | Гайка | Q340B12 | 1 | 1 | 20 | |||
| 21 | Пружинная шайба | Q40312 | 1 | 1 | 21 | |||
| 22 | Шайба | Q40112 | 1 | 1 | 22 | |||
| 23 | Болт | Q1840612 | 1 | 1 | 23 | |||
| 24 | Болт | Q1840616 | 3 | 3 | 24 | |||
| 25 | Крышка | M36J3-1600402A | 1 | 1 | 25 | |||
| 26 | Прокладка | MKL00-1118301 | 1 | 1 | 26 |
