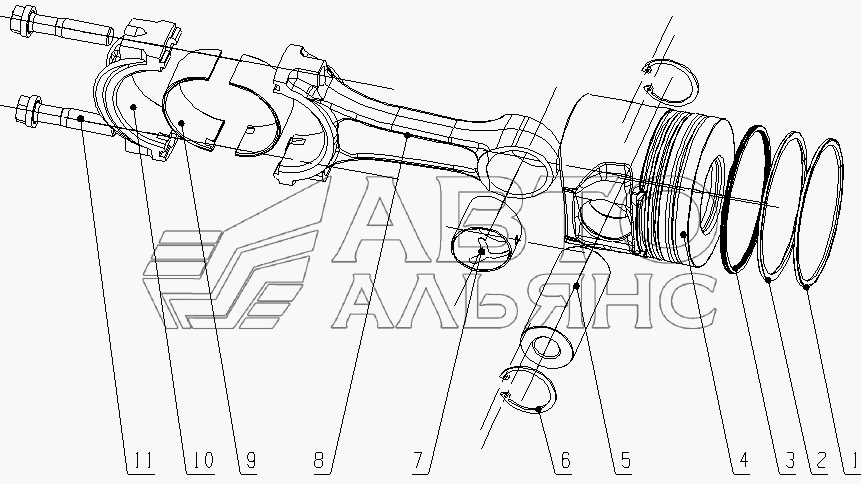

D30- Поршневой шатун в сборе
100%
Название детали
Компоненты поршня
Заводской номер
D30-1004016
Количество на модель
4
№
Название детали
Первое газоуплотнительное кольцо
Заводской номер
A30-1004016
Количество на модель
4
№
1
Название детали
Второе газоуплотнительное кольцо
Заводской номер
A30-1004017
Количество на модель
4
№
2
Название детали
Пылезащитное уплотнение
Заводской номер
A30-1004030
Количество на модель
4
№
3
Название детали
Поршень
Заводской номер
D30-1004001
Количество на модель
4
№
4
Название детали
Поршневой палец
Заводской номер
6105Q-1004019B
Количество на модель
4
№
5
Название детали
Стопорное кольцо
Заводской номер
Q43040
Количество на модель
8
№
6
Название детали
Втулка шатуна
Заводской номер
530-1004052
Количество на модель
4
№
7
Название детали
шатун
Заводской номер
530-1004051
Количество на модель
4
№
8
Название детали
Корпус шатуна
Заводской номер
530-1004019
Количество на модель
8
№
9
Название детали
Корпус шатуна
Заводской номер
530-1004053
Количество на модель
4
№
10
Название детали
шатунный болт
Заводской номер
530-1004054
Количество на модель
8
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Компоненты поршня | D30-1004016 | 4 | 4 | |||||
| 1 | Первое газоуплотнительное кольцо | A30-1004016 | 4 | 4 | 1 | |||
| 2 | Второе газоуплотнительное кольцо | A30-1004017 | 4 | 4 | 2 | |||
| 3 | Пылезащитное уплотнение | A30-1004030 | 4 | 4 | 3 | |||
| 4 | Поршень | D30-1004001 | 4 | 4 | 4 | |||
| 5 | Поршневой палец | 6105Q-1004019B | 4 | 4 | 5 | |||
| 6 | Стопорное кольцо | Q43040 | 8 | 8 | 6 | |||
| 7 | Втулка шатуна | 530-1004052 | 4 | 4 | 7 | |||
| 8 | шатун | 530-1004051 | 4 | 4 | 8 | |||
| 9 | Корпус шатуна | 530-1004019 | 8 | 8 | 9 | |||
| 10 | Корпус шатуна | 530-1004053 | 4 | 4 | 10 | |||
| 11 | шатунный болт | 530-1004054 | 8 | 8 | 11 |
