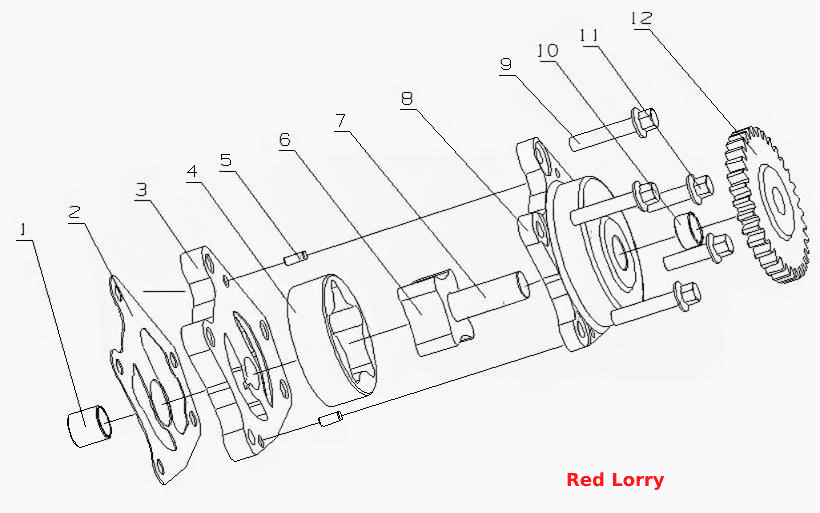

D30- Масляный насос в сборе
100%
Название детали
Втулка вала привода масляного насоса
Заводской номер
530-1011034
Количество на модель
1
№
1
Название детали
Прокладочная пластина
Заводской номер
D30-1011041B
Количество на модель
1
№
2
Название детали
Крышка масляного насоса
Заводской номер
D30-1011031A
Количество на модель
1
№
3
Название детали
Ротор
Заводской номер
D30-1011053A
Количество на модель
1
№
4
Название детали
Цилиндрический штифт 5x12
Заводской номер
YC24-0512
Количество на модель
2
№
5
Название детали
Вал привода масляного насоса
Заводской номер
D30-1011051A
Количество на модель
1
№
7
Название детали
Корпус масляного насоса
Заводской номер
D30-1011035A
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
Q/YC207-0840
Количество на модель
3
№
9
Название детали
Втулка вала привода масляного насоса
Заводской номер
530-1011033
Количество на модель
1
№
10
Название детали
Болт M8x28
Заводской номер
Q/YC207-0828
Количество на модель
2
№
11
Название детали
Ведомая шестерня от масляного насоса
Заводской номер
D30-1011011A
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка вала привода масляного насоса | 530-1011034 | 1 | 1 | 1 | |||
| 2 | Прокладочная пластина | D30-1011041B | 1 | 1 | 2 | |||
| 3 | Крышка масляного насоса | D30-1011031A | 1 | 1 | 3 | |||
| 4 | Ротор | D30-1011053A | 1 | 1 | 4 | |||
| 5 | Цилиндрический штифт 5x12 | YC24-0512 | 2 | 2 | 5 | |||
| 7 | Вал привода масляного насоса | D30-1011051A | 1 | 1 | 7 | |||
| 8 | Корпус масляного насоса | D30-1011035A | 1 | 1 | 8 | |||
| 9 | Болт | Q/YC207-0840 | 3 | 3 | 9 | |||
| 10 | Втулка вала привода масляного насоса | 530-1011033 | 1 | 1 | 10 | |||
| 11 | Болт M8x28 | Q/YC207-0828 | 2 | 2 | 11 | |||
| 12 | Ведомая шестерня от масляного насоса | D30-1011011A | 1 | 1 | 12 |
