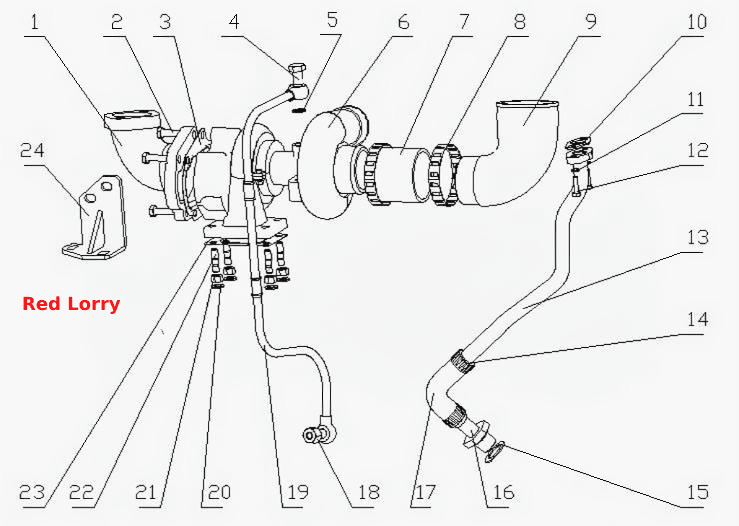

D7801- Турбонагнетатель в сборе
100%
Название детали
Трубка выхлопа турбины
Заводской номер
D7700-1008203
Количество на модель
1
№
1
Название детали
Болт M8x55
Заводской номер
Q18408552TF2
Количество на модель
5
№
2
Название детали
Прокладка соединяющая выпускную трубку
Заводской номер
1530-1118072A
Количество на модель
1
№
3
Название детали
Полый болт для масла
Заводской номер
393-1118001
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
Q/YC901-3C12
Количество на модель
4
№
5
Название детали
Турбонагнетатель
Заводской номер
D7300-1118100A
Количество на модель
1
№
6
Название детали
Линейный рукав
Заводской номер
D7300-1109002
Количество на модель
1
№
7
Название детали
Обруч
Заводской номер
Q67676
Количество на модель
2
№
8
Название детали
Впускная соеденительная трубка
Заводской номер
D7700-1109001
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
150-1118031B
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
2
№
11
Название детали
Hex.screw
Заводской номер
Q150B0620
Количество на модель
2
№
12
Название детали
Сварной блок входа масла турбонагнетателя
Заводской номер
D0200-1118060
Количество на модель
1
№
13
Название детали
Хомут червячный
Заводской номер
Q67627
Количество на модель
2
№
14
Название детали
прокладка
Заводской номер
D0300-1118301
Количество на модель
1
№
15
Название детали
Шарнир возврата топлива турбокомпрессора
Заводской номер
D0200-1118343
Количество на модель
1
№
16
Название детали
Втулка масловозвратной трубки
Заводской номер
D0300-1118053
Количество на модель
1
№
17
Название детали
Полый болт для масла
Заводской номер
D0200-1118031
Количество на модель
1
№
18
Название детали
Сварная трубка впуска масла
Заводской номер
D0300-1118240
Количество на модель
1
№
19
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
4
№
20
Название детали
Гайка M8
Заводской номер
E0200-1118013
Количество на модель
4
№
21
Название детали
Шпилька
Заводской номер
E0200-1118011
Количество на модель
4
№
22
Название детали
Прокладка турбокомпрессора
Заводской номер
1530-1118012
Количество на модель
1
№
23
Название детали
Сварной кронштеин
Заводской номер
D7700-1008240
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка выхлопа турбины | D7700-1008203 | 1 | 1 | 1 | |||
| 2 | Болт M8x55 | Q18408552TF2 | 5 | 5 | 2 | |||
| 3 | Прокладка соединяющая выпускную трубку | 1530-1118072A | 1 | 1 | 3 | |||
| 4 | Полый болт для масла | 393-1118001 | 1 | 1 | 4 | |||
| 5 | Шайба | Q/YC901-3C12 | 4 | 4 | 5 | |||
| 6 | Турбонагнетатель | D7300-1118100A | 1 | 1 | 6 | |||
| 7 | Линейный рукав | D7300-1109002 | 1 | 1 | 7 | |||
| 8 | Обруч | Q67676 | 2 | 2 | 8 | |||
| 9 | Впускная соеденительная трубка | D7700-1109001 | 1 | 1 | 9 | |||
| 10 | Шайба | 150-1118031B | 1 | 1 | 10 | |||
| 11 | Шайба | Q40306 | 2 | 2 | 11 | |||
| 12 | Hex.screw | Q150B0620 | 2 | 2 | 12 | |||
| 13 | Сварной блок входа масла турбонагнетателя | D0200-1118060 | 1 | 1 | 13 | |||
| 14 | Хомут червячный | Q67627 | 2 | 2 | 14 | |||
| 15 | прокладка | D0300-1118301 | 1 | 1 | 15 | |||
| 16 | Шарнир возврата топлива турбокомпрессора | D0200-1118343 | 1 | 1 | 16 | |||
| 17 | Втулка масловозвратной трубки | D0300-1118053 | 1 | 1 | 17 | |||
| 18 | Полый болт для масла | D0200-1118031 | 1 | 1 | 18 | |||
| 19 | Сварная трубка впуска масла | D0300-1118240 | 1 | 1 | 19 | |||
| 20 | Wаshеr | Q40108 | 4 | 4 | 20 | |||
| 21 | Гайка M8 | E0200-1118013 | 4 | 4 | 21 | |||
| 22 | Шпилька | E0200-1118011 | 4 | 4 | 22 | |||
| 23 | Прокладка турбокомпрессора | 1530-1118012 | 1 | 1 | 23 | |||
| 24 | Сварной кронштеин | D7700-1008240 | 1 | 1 | 24 |
