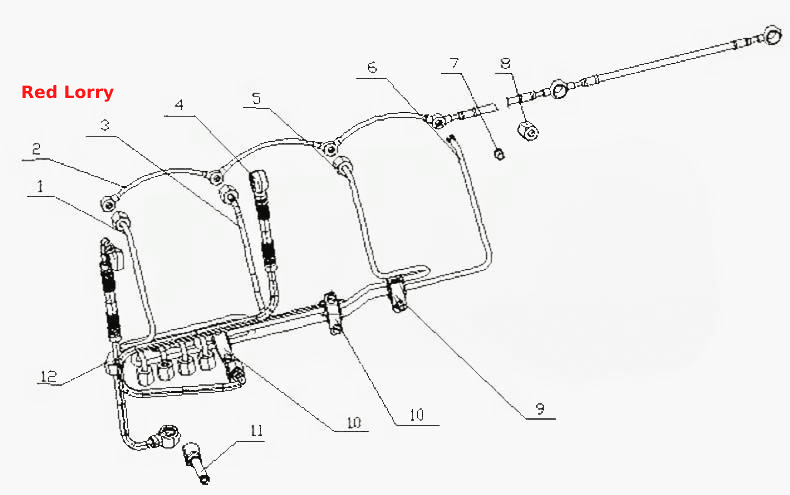

D7001- Трубопровод системы топливной поддержки в сборе
100%
Название детали
Дизельный фильтр впускной трубки
Заводской номер
630-1104305
Количество на модель
1
№
Название детали
Впускная трубка ТНВД в сборе
Заводской номер
6105Q-1104100B
Количество на модель
1
№
Название детали
Топливная трубка
Заводской номер
630-1104403
Количество на модель
1
№
Название детали
Трубка высокого давления первого цилиндра
Заводской номер
D30-11041A0
Количество на модель
1
№
1
Название детали
Сборочный узел трубки возврата масла
Заводской номер
D7802-1104050A
Количество на модель
1
№
2
Название детали
Трубка высокого давления второго цилиндра
Заводской номер
D30-11041B0, YC209-065090FR
Количество на модель
1
№
3
Название детали
Трубка впуска в топливный фильтр в сборе
Заводской номер
6105Q-1104090B
Количество на модель
1
№
4
Название детали
Трубка высокого давления третьего цилиндра
Заводской номер
D30-11041C0
Количество на модель
1
№
5
Название детали
Трубка высокого давления четвертого цилиндра
Заводской номер
D30-11041D0
Количество на модель
1
№
6
Название детали
Защитная трубка
Заводской номер
150-1104019
Количество на модель
8
№
7
Название детали
Гайка патрубка
Заводской номер
6105Q-1104022
Количество на модель
8
№
8
Название детали
Укрепление двух трубных хомутов в сборе
Заводской номер
330-1104080
Количество на модель
1
№
9
Название детали
Зажим трубки в сборе
Заводской номер
D30-1104060
Количество на модель
1
№
10
Название детали
Топливная трубка от топливного бака к иньекционному насосу
Заводской номер
641-1104050
Количество на модель
1
№
11
Название детали
Зажим трубы
Заводской номер
150-1105037
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Дизельный фильтр впускной трубки | 630-1104305 | 1 | 1 | |||||
| Впускная трубка ТНВД в сборе | 6105Q-1104100B | 1 | 1 | |||||
| Топливная трубка | 630-1104403 | 1 | 1 | |||||
| 1 | Трубка высокого давления первого цилиндра | D30-11041A0 | 1 | 1 | 1 | |||
| 2 | Сборочный узел трубки возврата масла | D7802-1104050A | 1 | 1 | 2 | |||
| 3 | Трубка высокого давления второго цилиндра | D30-11041B0, YC209-065090FR | 1 | 1 | 3 | |||
| 4 | Трубка впуска в топливный фильтр в сборе | 6105Q-1104090B | 1 | 1 | 4 | |||
| 5 | Трубка высокого давления третьего цилиндра | D30-11041C0 | 1 | 1 | 5 | |||
| 6 | Трубка высокого давления четвертого цилиндра | D30-11041D0 | 1 | 1 | 6 | |||
| 7 | Защитная трубка | 150-1104019 | 8 | 8 | 7 | |||
| 8 | Гайка патрубка | 6105Q-1104022 | 8 | 8 | 8 | |||
| 9 | Укрепление двух трубных хомутов в сборе | 330-1104080 | 1 | 1 | 9 | |||
| 10 | Зажим трубки в сборе | D30-1104060 | 1 | 1 | 10 | |||
| 11 | Топливная трубка от топливного бака к иньекционному насосу | 641-1104050 | 1 | 1 | 11 | |||
| 12 | Зажим трубы | 150-1105037 | 1 | 1 | 12 |
