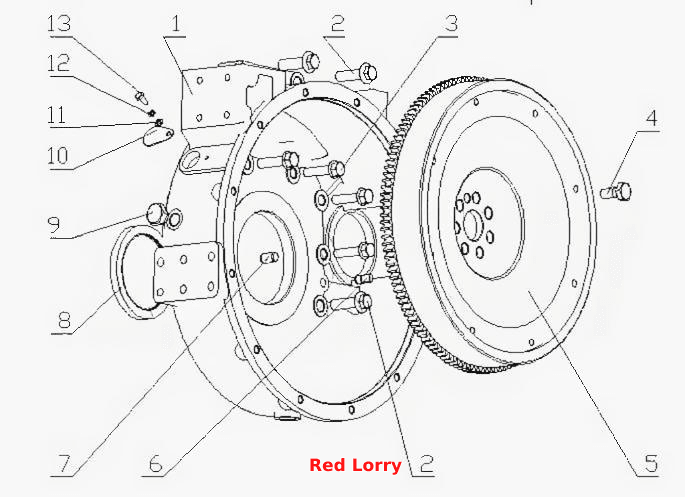

D7000- Блок выхода мощности в сборе
100%
Название детали
Корпус маховика
Заводской номер
D7000-1600015E
Количество на модель
1
№
1
Название детали
Hexagon flange bolt
Заводской номер
Q1841450TF2
Количество на модель
4
№
2
Название детали
Болт Mx
Заводской номер
Q1841250TF2
Количество на модель
6
№
3
Название детали
Болт маховика
Заводской номер
6QA1-1005044A
Количество на модель
7
№
4
Название детали
Маховик и шестереночные кольца в сборе
Заводской номер
D7008-1005360A
Количество на модель
1
№
5
Название детали
Плоский палец
Заводской номер
6105Q-1600011
Количество на модель
1
№
6
Название детали
Цилиндрический палец х
Заводской номер
YC24-B1224
Количество на модель
1
№
7
Название детали
Сальник х
Заводской номер
YC209-B100125PL
Количество на модель
1
№
8
Название детали
Сальник х
Заводской номер
YC209-100125FL
Количество на модель
1
№
8
Название детали
Пробка Мх
Заводской номер
Q/YC198-18
Количество на модель
1
№
9
Название детали
Крышка картера маховика
Заводской номер
6QA1-1600016
Количество на модель
1
№
10
Название детали
Шайба 8х16х2-SТ-А3С
Заводской номер
Q40106
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
1
№
12
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B0612
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус маховика | D7000-1600015E | 1 | 1 | 1 | |||
| 2 | Hexagon flange bolt | Q1841450TF2 | 4 | 4 | 2 | |||
| 3 | Болт Mx | Q1841250TF2 | 6 | 6 | 3 | |||
| 4 | Болт маховика | 6QA1-1005044A | 7 | 7 | 4 | |||
| 5 | Маховик и шестереночные кольца в сборе | D7008-1005360A | 1 | 1 | 5 | |||
| 6 | Плоский палец | 6105Q-1600011 | 1 | 1 | 6 | |||
| 7 | Цилиндрический палец х | YC24-B1224 | 1 | 1 | 7 | |||
| 8 | Сальник х | YC209-B100125PL | 1 | 1 | 8 | |||
| 8 | Сальник х | YC209-100125FL | 1 | 1 | 8 | |||
| 9 | Пробка Мх | Q/YC198-18 | 1 | 1 | 9 | |||
| 10 | Крышка картера маховика | 6QA1-1600016 | 1 | 1 | 10 | |||
| 11 | Шайба 8х16х2-SТ-А3С | Q40106 | 1 | 1 | 11 | |||
| 12 | Шайба | Q40306 | 1 | 1 | 12 | |||
| 13 | Болт с шестигранной головкой | Q150B0612 | 1 | 1 | 13 |
