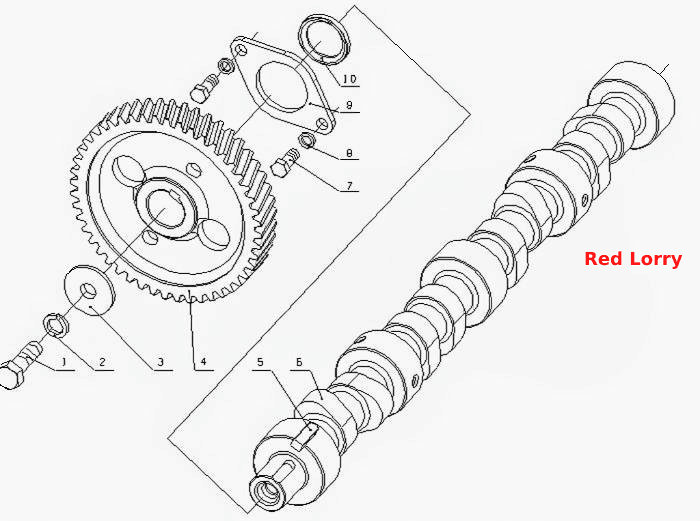

D30- / Распределительный вал в сборе
100%
Название детали
Болт M12x38
Заводской номер
Q150B1238TF2
Количество на модель
1
№
1
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
630-1006019
Количество на модель
1
№
3
Название детали
Распределительная шестерня распределительного вала
Заводской номер
D30-1006021
Количество на модель
1
№
4
Название детали
Шпонка С8x28
Заводской номер
GB/T1096-C0828
Количество на модель
1
№
5
Название детали
Распределительный вал
Заводской номер
D30-1006015C
Количество на модель
1
№
6
Название детали
Болт M8x20
Заводской номер
Q/YC1820820TF2
Количество на модель
1
№
7
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
8
Название детали
Упорная пластина распределительного вала
Заводской номер
D30-1006016
Количество на модель
2
№
9
Название детали
Толкающая штанга
Заводской номер
D30-1007081
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M12x38 | Q150B1238TF2 | 1 | 1 | 1 | |||
| 2 | Пружинная шайба | Q40312 | 1 | 1 | 2 | |||
| 3 | Шайба | 630-1006019 | 1 | 1 | 3 | |||
| 4 | Распределительная шестерня распределительного вала | D30-1006021 | 1 | 1 | 4 | |||
| 5 | Шпонка С8x28 | GB/T1096-C0828 | 1 | 1 | 5 | |||
| 6 | Распределительный вал | D30-1006015C | 1 | 1 | 6 | |||
| 7 | Болт M8x20 | Q/YC1820820TF2 | 1 | 1 | 7 | |||
| 8 | Пружинная шайба | Q40308 | 2 | 2 | 8 | |||
| 9 | Упорная пластина распределительного вала | D30-1006016 | 2 | 2 | 9 | |||
| 10 | Толкающая штанга | D30-1007081 | 1 | 1 | 10 |
