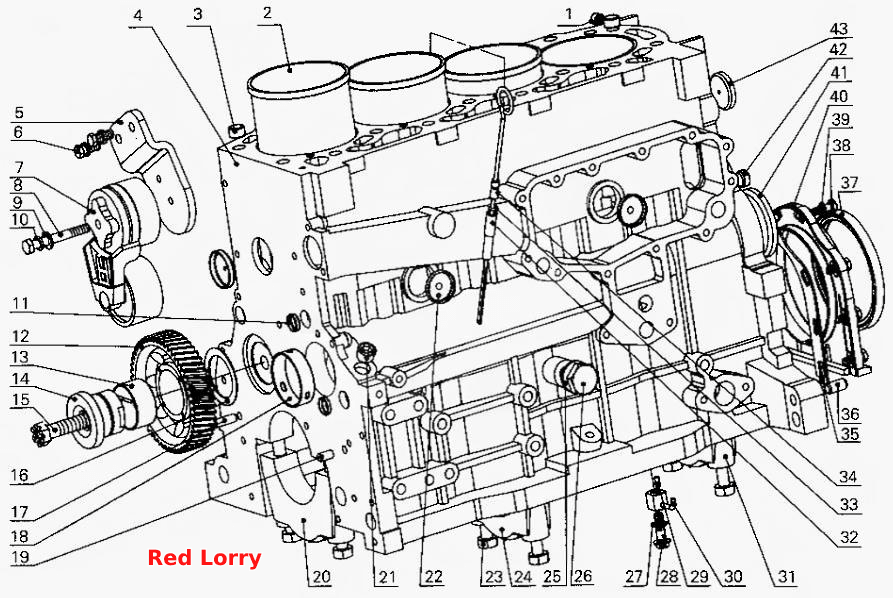

G0100- Блок цилиндров в сборе
100%
Название детали
Внутренняя шестигранная конусная пробка
Заводской номер
Q61902
Количество на модель
1
№
1
Название детали
Гильза цилиндра
Заводской номер
G0100-1002026
Количество на модель
4
№
2
Название детали
Расположение подшипника
Заводской номер
150-1002011
Количество на модель
2
№
3
Название детали
Блок цилиндров
Заводской номер
B30-1002015A
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
B30-1002052
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
2
№
6
Название детали
Натяжной шкив ремня
Заводской номер
3430-1002045
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
1
№
9
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
1
№
10
Название детали
Пробка шарового типа
Заводской номер
150-1002013
Количество на модель
3
№
11
Название детали
Холостой ход
Заводской номер
150-1002041
Количество на модель
1
№
12
Название детали
Втулка промежуточной шестерни
Заводской номер
150-1002043
Количество на модель
1
№
13
Название детали
Промежуточная шестерня
Заводской номер
150-1002042
Количество на модель
1
№
14
Название детали
Болт промежуточной шестерни
Заводской номер
530-1002044A
Количество на модель
1
№
15
Название детали
Фрикционная пластина промежуточной шестерни
Заводской номер
150-1002045
Количество на модель
1
№
16
Название детали
Установочный штифт
Заводской номер
150-1002025
Количество на модель
1
№
17
Название детали
Втулка распределительного вала
Заводской номер
150-1002012
Количество на модель
5
№
18
Название детали
Втулка распредвала II
Заводской номер
150-1002028
Количество на модель
1
№
19
Название детали
Основная крышка подшипника
Заводской номер
150-1002024
Количество на модель
3
№
20
Название детали
Пробка резьбовая
Заводской номер
150-1002022
Количество на модель
1
№
21
Название детали
Пробка шарового типа
Заводской номер
150-1002019
Количество на модель
6
№
22
Название детали
Болт основной крышки подшипника
Заводской номер
530-1002017
Количество на модель
10
№
23
Название детали
Главная крышка подшипника осевого давления
Заводской номер
150-1002023
Количество на модель
1
№
24
Название детали
Стиральная машина
Заводской номер
Q40122
Количество на модель
1
№
25
Название детали
Пробка возврата масла
Заводской номер
530-1002027
Количество на модель
1
№
26
Название детали
Стиральная машина
Заводской номер
430-10020163
Количество на модель
4
№
27
Название детали
Болт
Заводской номер
G0100-1002162
Количество на модель
4
№
28
Название детали
Штырь 5x12
Заводской номер
Q5220512
Количество на модель
4
№
29
Название детали
Основная крышка подшипника (Задняя)
Заводской номер
150-1002014
Количество на модель
1
№
31
Название детали
Рукав масляного щупа
Заводской номер
530-1002081
Количество на модель
1
№
32
Название детали
Кольцевая прокладка
Заводской номер
6105Q-1002082
Количество на модель
1
№
33
Название детали
Индикатор уровня масла
Заводской номер
B30-1002090
Количество на модель
1
№
34
Название детали
Прокладка заднего сиденья сальника
Заводской номер
150-1002063A
Количество на модель
1
№
35
Название детали
Установочный штифт
Заводской номер
150-1002016
Количество на модель
2
№
36
Название детали
Сальник коленвала задний
Заводской номер
150-1002062
Количество на модель
1
№
37
Название детали
болт
Заводской номер
Q150B0825
Количество на модель
8
№
38
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
8
№
39
Название детали
Седло заднего сальника коленчатого вала
Заводской номер
G0100-1002061
Количество на модель
1
№
40
Название детали
Крышка осевого люфта распределительного вала
Заводской номер
530-1002029
Количество на модель
1
№
41
Название детали
Резьбовая заглушка
Заводской номер
Q61904
Количество на модель
2
№
42
Название детали
Пробка шарового типа
Заводской номер
150-1002021
Количество на модель
2
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Внутренняя шестигранная конусная пробка | Q61902 | 1 | 1 | 1 | |||
| 2 | Гильза цилиндра | G0100-1002026 | 4 | 4 | 2 | |||
| 3 | Расположение подшипника | 150-1002011 | 2 | 2 | 3 | |||
| 4 | Блок цилиндров | B30-1002015A | 1 | 1 | 4 | |||
| 5 | Кронштейн | B30-1002052 | 1 | 1 | 5 | |||
| 6 | Болт | Q150B1025 | 2 | 2 | 6 | |||
| 7 | Натяжной шкив ремня | 3430-1002045 | 1 | 1 | 7 | |||
| 9 | Шайба | Q40110 | 1 | 1 | 9 | |||
| 10 | Пружинная шайба | Q40310 | 1 | 1 | 10 | |||
| 11 | Пробка шарового типа | 150-1002013 | 3 | 3 | 11 | |||
| 12 | Холостой ход | 150-1002041 | 1 | 1 | 12 | |||
| 13 | Втулка промежуточной шестерни | 150-1002043 | 1 | 1 | 13 | |||
| 14 | Промежуточная шестерня | 150-1002042 | 1 | 1 | 14 | |||
| 15 | Болт промежуточной шестерни | 530-1002044A | 1 | 1 | 15 | |||
| 16 | Фрикционная пластина промежуточной шестерни | 150-1002045 | 1 | 1 | 16 | |||
| 17 | Установочный штифт | 150-1002025 | 1 | 1 | 17 | |||
| 18 | Втулка распределительного вала | 150-1002012 | 5 | 5 | 18 | |||
| 19 | Втулка распредвала II | 150-1002028 | 1 | 1 | 19 | |||
| 20 | Основная крышка подшипника | 150-1002024 | 3 | 3 | 20 | |||
| 21 | Пробка резьбовая | 150-1002022 | 1 | 1 | 21 | |||
| 22 | Пробка шарового типа | 150-1002019 | 6 | 6 | 22 | |||
| 23 | Болт основной крышки подшипника | 530-1002017 | 10 | 10 | 23 | |||
| 24 | Главная крышка подшипника осевого давления | 150-1002023 | 1 | 1 | 24 | |||
| 25 | Стиральная машина | Q40122 | 1 | 1 | 25 | |||
| 26 | Пробка возврата масла | 530-1002027 | 1 | 1 | 26 | |||
| 27 | Стиральная машина | 430-10020163 | 4 | 4 | 27 | |||
| 28 | Болт | G0100-1002162 | 4 | 4 | 28 | |||
| 29 | Штырь 5x12 | Q5220512 | 4 | 4 | 29 | |||
| 31 | Основная крышка подшипника (Задняя) | 150-1002014 | 1 | 1 | 31 | |||
| 32 | Рукав масляного щупа | 530-1002081 | 1 | 1 | 32 | |||
| 33 | Кольцевая прокладка | 6105Q-1002082 | 1 | 1 | 33 | |||
| 34 | Индикатор уровня масла | B30-1002090 | 1 | 1 | 34 | |||
| 35 | Прокладка заднего сиденья сальника | 150-1002063A | 1 | 1 | 35 | |||
| 36 | Установочный штифт | 150-1002016 | 2 | 2 | 36 | |||
| 37 | Сальник коленвала задний | 150-1002062 | 1 | 1 | 37 | |||
| 38 | болт | Q150B0825 | 8 | 8 | 38 | |||
| 39 | Пружинная шайба | Q40308 | 8 | 8 | 39 | |||
| 40 | Седло заднего сальника коленчатого вала | G0100-1002061 | 1 | 1 | 40 | |||
| 41 | Крышка осевого люфта распределительного вала | 530-1002029 | 1 | 1 | 41 | |||
| 42 | Резьбовая заглушка | Q61904 | 2 | 2 | 42 | |||
| 43 | Пробка шарового типа | 150-1002021 | 2 | 2 | 43 |
