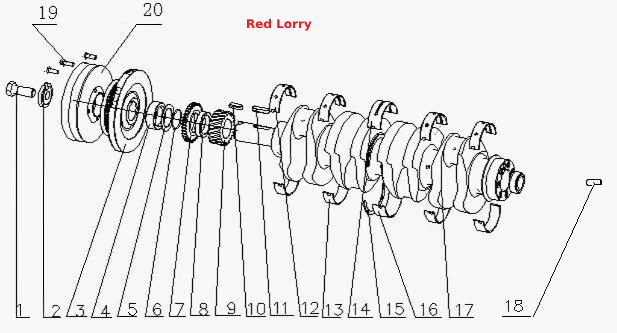

D0802- Амортизатор вибрации коленвала в сборе
100%
Название детали
Сборочный узел вкладыша коренного подшипника (Красный)
Заводской номер
D30-1005054-H
Количество на модель
1
№
Название детали
Сборочный узел вкладыша коренного подшипника (Синий)
Заводской номер
D30-1005054-L
Количество на модель
1
№
Название детали
Сжимной болт ременного шкива распределительного вала
Заводской номер
430-1005052E
Количество на модель
1
№
1
Название детали
Прокладка головки коленвала I
Заводской номер
530-1005018B
Количество на модель
1
№
2
Название детали
Демпфер вибрации ременного шкива в сборе
Заводской номер
D30-1005030A
Количество на модель
1
№
3
Название детали
Распорная втулка ременного шкива
Заводской номер
530-1005017 A
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
530-1005024
Количество на модель
1
№
5
Название детали
Кольцевая прокладка
Заводской номер
YC208-B04370F
Количество на модель
1
№
6
Название детали
Ведущая шестерня привода маслонасоса
Заводской номер
D30-1005022
Количество на модель
1
№
7
Название детали
Распорная втулка
Заводской номер
D30-1005023
Количество на модель
1
№
8
Название детали
Распределительная шестерня коленчатого вала
Заводской номер
6105Q-1005021
Количество на модель
1
№
9
Название детали
Ключ C12x32
Заводской номер
GB/T1096-C1232
Количество на модель
1
№
10
Название детали
Ключ 12х45
Заводской номер
Q5511245
Количество на модель
1
№
11
Название детали
Верхний подшипник (Узкий)
Заводской номер
D30-1005054
Количество на модель
4
№
12
Название детали
Нижний подшипник (Узкий)
Заводской номер
D30-1005055
Количество на модель
4
№
13
Название детали
Верхний подшипник (Широкий)
Заводской номер
D30-1005056A
Количество на модель
1
№
14
Название детали
Упорный вкладыш коленчатого вала
Заводской номер
6105Q-1005058A
Количество на модель
4
№
15
Название детали
Нижний подшипник (Широкий)
Заводской номер
D30-1005057
Количество на модель
1
№
16
Название детали
Коленвал
Заводской номер
D0800-1005001A
Количество на модель
1
№
17
Название детали
Цилиндрический палец 12х26
Заводской номер
YC24-B1226
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
Q1840830TF2
Количество на модель
4
№
19
Название детали
Дополнительный- ременной шкив
Заводской номер
D0702-1005015
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сборочный узел вкладыша коренного подшипника (Красный) | D30-1005054-H | 1 | 1 | |||||
| Сборочный узел вкладыша коренного подшипника (Синий) | D30-1005054-L | 1 | 1 | |||||
| 1 | Сжимной болт ременного шкива распределительного вала | 430-1005052E | 1 | 1 | 1 | |||
| 2 | Прокладка головки коленвала I | 530-1005018B | 1 | 1 | 2 | |||
| 3 | Демпфер вибрации ременного шкива в сборе | D30-1005030A | 1 | 1 | 3 | |||
| 4 | Распорная втулка ременного шкива | 530-1005017 A | 1 | 1 | 4 | |||
| 5 | Шайба | 530-1005024 | 1 | 1 | 5 | |||
| 6 | Кольцевая прокладка | YC208-B04370F | 1 | 1 | 6 | |||
| 7 | Ведущая шестерня привода маслонасоса | D30-1005022 | 1 | 1 | 7 | |||
| 8 | Распорная втулка | D30-1005023 | 1 | 1 | 8 | |||
| 9 | Распределительная шестерня коленчатого вала | 6105Q-1005021 | 1 | 1 | 9 | |||
| 10 | Ключ C12x32 | GB/T1096-C1232 | 1 | 1 | 10 | |||
| 11 | Ключ 12х45 | Q5511245 | 1 | 1 | 11 | |||
| 12 | Верхний подшипник (Узкий) | D30-1005054 | 4 | 4 | 12 | |||
| 13 | Нижний подшипник (Узкий) | D30-1005055 | 4 | 4 | 13 | |||
| 14 | Верхний подшипник (Широкий) | D30-1005056A | 1 | 1 | 14 | |||
| 15 | Упорный вкладыш коленчатого вала | 6105Q-1005058A | 4 | 4 | 15 | |||
| 16 | Нижний подшипник (Широкий) | D30-1005057 | 1 | 1 | 16 | |||
| 17 | Коленвал | D0800-1005001A | 1 | 1 | 17 | |||
| 18 | Цилиндрический палец 12х26 | YC24-B1226 | 1 | 1 | 18 | |||
| 19 | Болт | Q1840830TF2 | 4 | 4 | 19 | |||
| 20 | Дополнительный- ременной шкив | D0702-1005015 | 1 | 1 | 20 |
