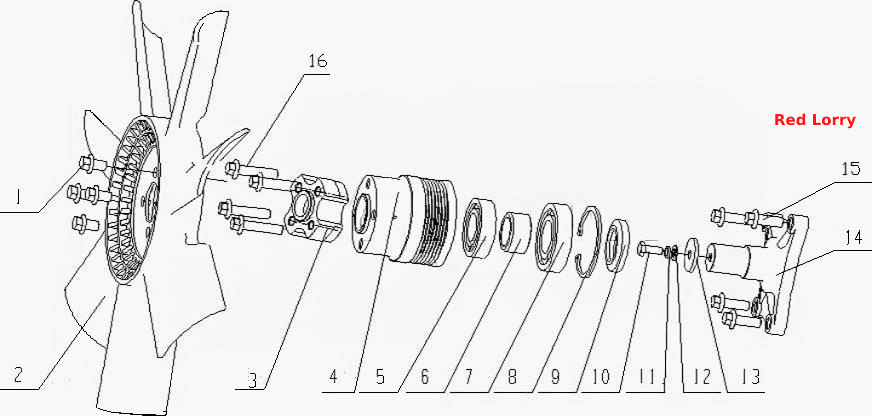

D08FA- Вентилятор в сборе
100%
Название детали
Болт M10x16
Заводской номер
Q1841016TF2
Количество на модель
4
№
1
Название детали
Вентилятор Д. в сборе
Заводской номер
6105Q-1308010B
Количество на модель
1
№
2
Название детали
Прокладочная пластина
Заводской номер
G0109-1308102
Количество на модель
1
№
3
Название детали
Шкив ременной передачи
Заводской номер
D0200-1308022
Количество на модель
1
№
4
Название детали
Венец радиального шарикового подшипника-
Заводской номер
GB/T276-6206-2RS
Количество на модель
1
№
5
Название детали
Распорная втулка
Заводской номер
D30-1308023
Количество на модель
1
№
6
Название детали
Венец радиального шарикового подшипника-
Заводской номер
GB/T276-6207-2RS
Количество на модель
1
№
7
Название детали
Круг блока
Заводской номер
Q43072
Количество на модель
1
№
8
Название детали
Распорная втулка
Заводской номер
D30-1308024
Количество на модель
1
№
9
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
1
№
10
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
1
№
11
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
1
№
12
Название детали
Плата блока
Заводской номер
D30-1308021
Количество на модель
1
№
13
Название детали
Ось вентилятора
Заводской номер
D30-1308025
Количество на модель
1
№
14
Название детали
Болт Mx
Заводской номер
Q1841030TF2
Количество на модель
4
№
15
Название детали
Болт M10x55
Заводской номер
Q1841055TF2
Количество на модель
4
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M10x16 | Q1841016TF2 | 4 | 4 | 1 | |||
| 2 | Вентилятор Д. в сборе | 6105Q-1308010B | 1 | 1 | 2 | |||
| 3 | Прокладочная пластина | G0109-1308102 | 1 | 1 | 3 | |||
| 4 | Шкив ременной передачи | D0200-1308022 | 1 | 1 | 4 | |||
| 5 | Венец радиального шарикового подшипника- | GB/T276-6206-2RS | 1 | 1 | 5 | |||
| 6 | Распорная втулка | D30-1308023 | 1 | 1 | 6 | |||
| 7 | Венец радиального шарикового подшипника- | GB/T276-6207-2RS | 1 | 1 | 7 | |||
| 8 | Круг блока | Q43072 | 1 | 1 | 8 | |||
| 9 | Распорная втулка | D30-1308024 | 1 | 1 | 9 | |||
| 10 | болт | Q150B0820 | 1 | 1 | 10 | |||
| 11 | Пружинная шайба | Q40308 | 1 | 1 | 11 | |||
| 12 | Wаshеr | Q40108 | 1 | 1 | 12 | |||
| 13 | Плата блока | D30-1308021 | 1 | 1 | 13 | |||
| 14 | Ось вентилятора | D30-1308025 | 1 | 1 | 14 | |||
| 15 | Болт Mx | Q1841030TF2 | 4 | 4 | 15 | |||
| 16 | Болт M10x55 | Q1841055TF2 | 4 | 4 | 16 |
