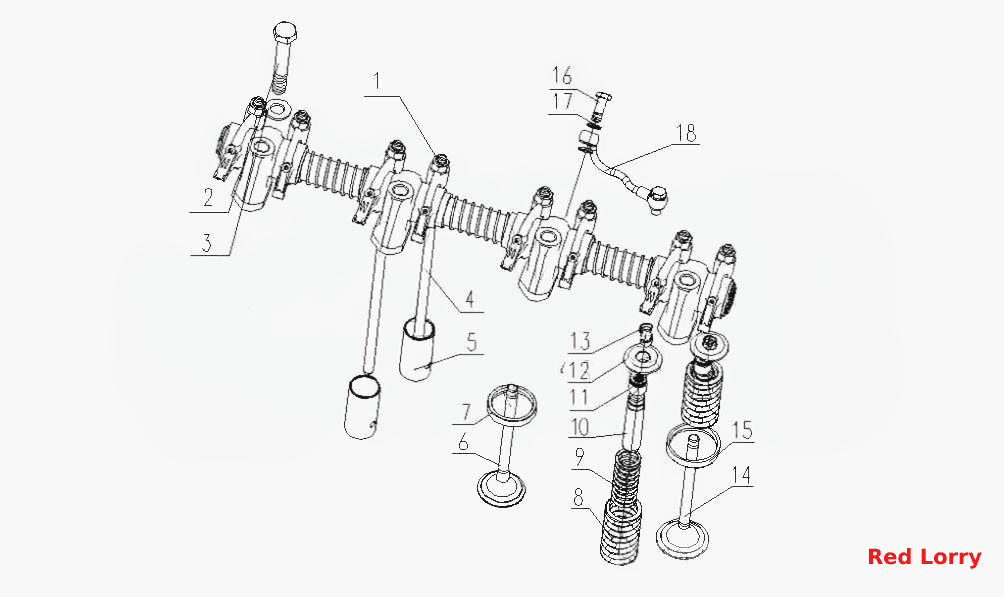

D30- Корпус клапана в сборе
100%
Название детали
Часть оси коромысел
Заводской номер
D30-1007100
Количество на модель
1
№
1
Название детали
Болт с шестиугольной головкой
Заводской номер
D30-1007036
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
A30-1007092
Количество на модель
3
№
3
Название детали
Толкающая штанга
Заводской номер
D30-1007081
Количество на модель
№
4
Название детали
Толкатель
Заводской номер
6105Q-1007091A
Количество на модель
№
5
Название детали
Впускной клапан
Заводской номер
D30-1003111B
Количество на модель
№
6
Название детали
Седло впускного клапана
Заводской номер
430-1007019
Количество на модель
№
7
Название детали
Внешняя пружина клапана
Заводской номер
6105Q-1007022
Количество на модель
№
8
Название детали
Внутренняя пружина клапана
Заводской номер
6105Q-1007023
Количество на модель
№
9
Название детали
Направляющая клапана
Заводской номер
430-1007018
Количество на модель
№
10
Название детали
Сальник стержня клапана
Заводской номер
430-1007016A
Количество на модель
№
11
Название детали
Верхнее седло пружины клапана
Заводской номер
D30-1003116
Количество на модель
№
12
Название детали
Сухарь клапана
Заводской номер
150-1007021E
Количество на модель
№
13
Название детали
Выпускной клапан
Заводской номер
D30-1003103B
Количество на модель
№
14
Название детали
Сиденье выпускного клапана
Заводской номер
430-1007021
Количество на модель
№
15
Название детали
Болт патрубка
Заводской номер
6105Q-1007073
Количество на модель
2
№
16
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-8
Количество на модель
№
17
Название детали
Сварная масляная трубка
Заводской номер
D30-1007075A
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Часть оси коромысел | D30-1007100 | 1 | 1 | 1 | |||
| 2 | Болт с шестиугольной головкой | D30-1007036 | 4 | 4 | 2 | |||
| 3 | Шайба | A30-1007092 | 3 | 3 | 3 | |||
| 4 | Толкающая штанга | D30-1007081 | 4 | |||||
| 5 | Толкатель | 6105Q-1007091A | 5 | |||||
| 6 | Впускной клапан | D30-1003111B | 6 | |||||
| 7 | Седло впускного клапана | 430-1007019 | 7 | |||||
| 8 | Внешняя пружина клапана | 6105Q-1007022 | 8 | |||||
| 9 | Внутренняя пружина клапана | 6105Q-1007023 | 9 | |||||
| 10 | Направляющая клапана | 430-1007018 | 10 | |||||
| 11 | Сальник стержня клапана | 430-1007016A | 11 | |||||
| 12 | Верхнее седло пружины клапана | D30-1003116 | 12 | |||||
| 13 | Сухарь клапана | 150-1007021E | 13 | |||||
| 14 | Выпускной клапан | D30-1003103B | 14 | |||||
| 15 | Сиденье выпускного клапана | 430-1007021 | 15 | |||||
| 16 | Болт патрубка | 6105Q-1007073 | 2 | 2 | 16 | |||
| 17 | Комбинированная уплотнительная шайба | Q/YC149-8 | 17 | |||||
| 18 | Сварная масляная трубка | D30-1007075A | 1 | 1 | 18 |
