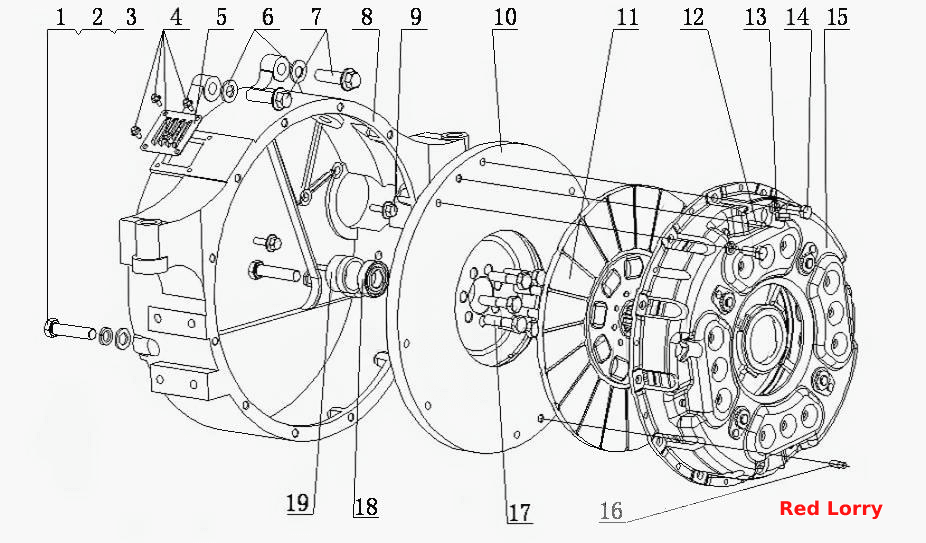

E0401-1600000 Блок выхода мощности в сборе
100%
Название детали
Болт M16x70
Заводской номер
Q150B1670TF2
Количество на модель
2
№
1
Название детали
Шайба пружинная
Заводской номер
Q40316
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
Q40116
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
Q1840612
Количество на модель
4
№
4
Название детали
Крышка
Заводской номер
B3000-1600021
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
G0100-1600412
Количество на модель
2
№
6
Название детали
Болт M16x50
Заводской номер
Q1841650TF2
Количество на модель
2
№
7
Название детали
Картер маховика
Заводской номер
G0238-1600401
Количество на модель
1
№
8
Название детали
Болт Mx
Заводской номер
Q1841230TF2
Количество на модель
2
№
9
Название детали
Маховик и втулка в сборе
Заводской номер
E0401-1005360
Количество на модель
1
№
10
Название детали
Части ведомого диска сцепления
Заводской номер
A3008-1600200
Количество на модель
1
№
11
Название детали
Центровочный штифт
Заводской номер
330-1600032
Количество на модель
1
№
12
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
8
№
13
Название детали
Болт M12x28
Заводской номер
Q150B1228TF2
Количество на модель
8
№
14
Название детали
Части кожуха сцепления и нажимного диска
Заводской номер
B3409-1600100
Количество на модель
1
№
15
Название детали
Центровочный штифт
Заводской номер
330-1600033
Количество на модель
1
№
16
Название детали
Болт маховика
Заводской номер
B30-1005064
Количество на модель
7
№
17
Название детали
Подшипник
Заводской номер
GB/T276-6205-2RS
Количество на модель
1
№
18
Название детали
Втулка подшипника
Заводской номер
E0301-1005065
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M16x70 | Q150B1670TF2 | 2 | 2 | 1 | |||
| 2 | Шайба пружинная | Q40316 | 2 | 2 | 2 | |||
| 3 | Шайба | Q40116 | 2 | 2 | 3 | |||
| 4 | Болт | Q1840612 | 4 | 4 | 4 | |||
| 5 | Крышка | B3000-1600021 | 1 | 1 | 5 | |||
| 6 | Шайба | G0100-1600412 | 2 | 2 | 6 | |||
| 7 | Болт M16x50 | Q1841650TF2 | 2 | 2 | 7 | |||
| 8 | Картер маховика | G0238-1600401 | 1 | 1 | 8 | |||
| 9 | Болт Mx | Q1841230TF2 | 2 | 2 | 9 | |||
| 10 | Маховик и втулка в сборе | E0401-1005360 | 1 | 1 | 10 | |||
| 11 | Части ведомого диска сцепления | A3008-1600200 | 1 | 1 | 11 | |||
| 12 | Центровочный штифт | 330-1600032 | 1 | 1 | 12 | |||
| 13 | Пружинная шайба | Q40312 | 8 | 8 | 13 | |||
| 14 | Болт M12x28 | Q150B1228TF2 | 8 | 8 | 14 | |||
| 15 | Части кожуха сцепления и нажимного диска | B3409-1600100 | 1 | 1 | 15 | |||
| 16 | Центровочный штифт | 330-1600033 | 1 | 1 | 16 | |||
| 17 | Болт маховика | B30-1005064 | 7 | 7 | 17 | |||
| 18 | Подшипник | GB/T276-6205-2RS | 1 | 1 | 18 | |||
| 19 | Втулка подшипника | E0301-1005065 | 1 | 1 | 19 |
