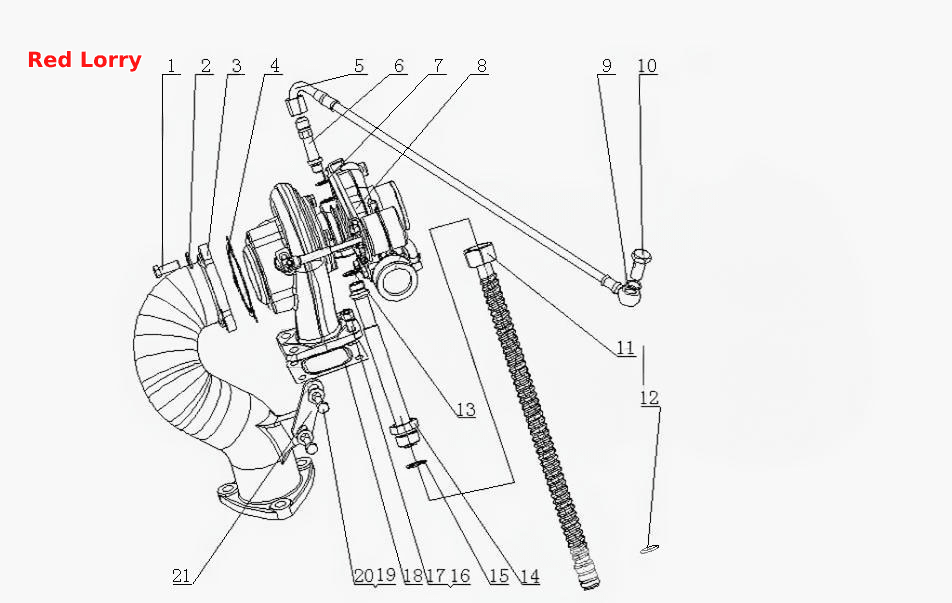

E0401-1118000 Турбонагнетатель в сборе
100%
Название детали
Hex screw
Заводской номер
Q150B1025TF2
Количество на модель
3
№
1
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
3
№
2
Название детали
Выпускная труба
Заводской номер
E0801-1008203A
Количество на модель
1
№
3
Название детали
Шайба выходной турбины
Заводской номер
E0803-1118003
Количество на модель
1
№
4
Название детали
Впускная трубка маслопровода турбонагнетателя
Заводской номер
1530-1118040C
Количество на модель
1
№
5
Название детали
Шланг подачи масла
Заводской номер
E0800-1118031A
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
Q/YC901-3C12
Количество на модель
1
№
7
Название детали
Турбонагнетатель
Заводской номер
E0401-1118100A
Количество на модель
1
№
8
Название детали
Турбонагнетатель
Заводской номер
E0401-1118100-383
Количество на модель
1
№
8
Название детали
Турбонагнетатель
Заводской номер
E0401-1118100-135
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
Q/YC901-3C14
Количество на модель
2
№
9
Название детали
Болт M14x1.5
Заводской номер
Q/YC901-1C1415
Количество на модель
1
№
10
Название детали
Возвратная трубка маслопровода турбонагнетателя
Заводской номер
1575-1118340
Количество на модель
1
№
11
Название детали
Уплотнительное кольцо, 65x17
Заводской номер
YC208-B01700F
Количество на модель
2
№
12
Название детали
Шайба 18
Заводской номер
Q/YC901-3C18
Количество на модель
1
№
13
Название детали
Соединение возвратной трубка маслопровода турбонагнетателя
Заводской номер
E0800-1118055B
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
E0200-1118051
Количество на модель
1
№
15
Название детали
Резьбовая шпилька
Заводской номер
E0800-1118011
Количество на модель
4
№
16
Название детали
Гайка M8
Заводской номер
E0200-1118013
Количество на модель
4
№
17
Название детали
Прокладка турбокомпрессора
Заводской номер
1530-1118012
Количество на модель
1
№
18
Название детали
Болт M10x22
Заводской номер
Q150B1022TF2
Количество на модель
2
№
19
Название детали
Кронштейн
Заводской номер
1575-1118075
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Hex screw | Q150B1025TF2 | 3 | 3 | 1 | |||
| 2 | Шайба | Q40110 | 3 | 3 | 2 | |||
| 3 | Выпускная труба | E0801-1008203A | 1 | 1 | 3 | |||
| 4 | Шайба выходной турбины | E0803-1118003 | 1 | 1 | 4 | |||
| 5 | Впускная трубка маслопровода турбонагнетателя | 1530-1118040C | 1 | 1 | 5 | |||
| 6 | Шланг подачи масла | E0800-1118031A | 1 | 1 | 6 | |||
| 7 | Шайба | Q/YC901-3C12 | 1 | 1 | 7 | |||
| 8 | Турбонагнетатель | E0401-1118100A | 1 | 1 | 8 | |||
| 8 | Турбонагнетатель | E0401-1118100-383 | 1 | 1 | 8 | |||
| 8 | Турбонагнетатель | E0401-1118100-135 | 1 | 1 | 8 | |||
| 9 | Шайба | Q/YC901-3C14 | 2 | 2 | 9 | |||
| 10 | Болт M14x1.5 | Q/YC901-1C1415 | 1 | 1 | 10 | |||
| 11 | Возвратная трубка маслопровода турбонагнетателя | 1575-1118340 | 1 | 1 | 11 | |||
| 12 | Уплотнительное кольцо, 65x17 | YC208-B01700F | 2 | 2 | 12 | |||
| 13 | Шайба 18 | Q/YC901-3C18 | 1 | 1 | 13 | |||
| 14 | Соединение возвратной трубка маслопровода турбонагнетателя | E0800-1118055B | 1 | 1 | 14 | |||
| 15 | Шайба | E0200-1118051 | 1 | 1 | 15 | |||
| 16 | Резьбовая шпилька | E0800-1118011 | 4 | 4 | 16 | |||
| 17 | Гайка M8 | E0200-1118013 | 4 | 4 | 17 | |||
| 18 | Прокладка турбокомпрессора | 1530-1118012 | 1 | 1 | 18 | |||
| 19 | Болт M10x22 | Q150B1022TF2 | 2 | 2 | 19 | |||
| 21 | Кронштейн | 1575-1118075 | 1 | 1 | 21 |
