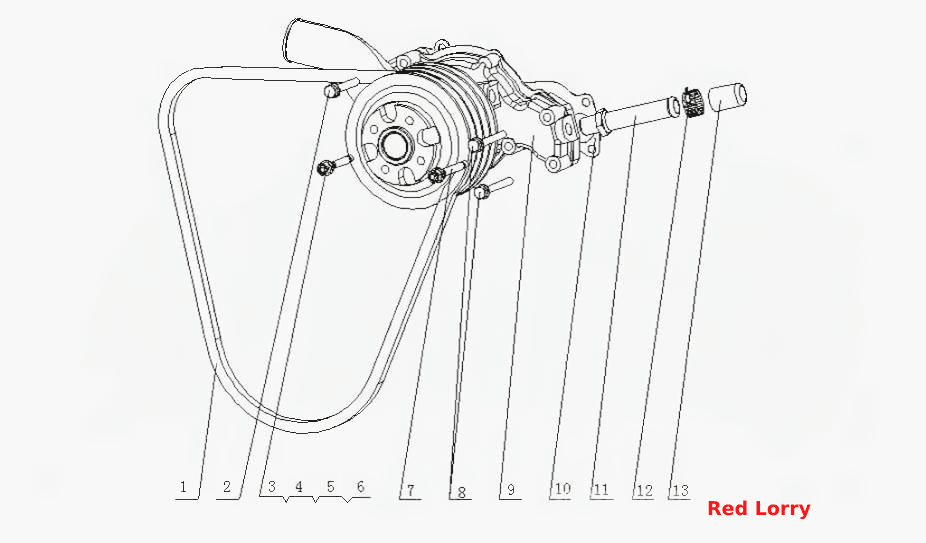

E0235- Водный насос в сборе
100%
Название детали
Ремень водяного насоса
Заводской номер
1531-1307050A
Количество на модель
2
№
1
Название детали
Болт Mx
Заводской номер
Q150B0860TF2
Количество на модель
1
№
2
Название детали
Орех М
Заводской номер
Q360B08
Количество на модель
2
№
3
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
5
№
4
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
5
№
5
Название детали
Болт M8x60
Заводской номер
Q1200860TF2
Количество на модель
1
№
6
Название детали
Болт M8x70
Заводской номер
Q1200870TF2
Количество на модель
1
№
7
Название детали
Болт M8x70
Заводской номер
Q150B0870TF2
Количество на модель
2
№
8
Название детали
Водяной насос
Заводской номер
1584-1307020E
Количество на модель
1
№
9
Название детали
Прокладка колпака водяного насоса
Заводской номер
1530-1307029
Количество на модель
1
№
10
Название детали
Соеденитель возврата воды для горячего воздуха
Заводской номер
530-1307032
Количество на модель
1
№
11
Название детали
Петля обруча
Заводской номер
Q37627
Количество на модель
1
№
12
Название детали
Крышка соеденителя возврата воды для горячего воздуха
Заводской номер
531A-1307015
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ремень водяного насоса | 1531-1307050A | 2 | 2 | 1 | |||
| 2 | Болт Mx | Q150B0860TF2 | 1 | 1 | 2 | |||
| 3 | Орех М | Q360B08 | 2 | 2 | 3 | |||
| 4 | Пружинная шайба | Q40308 | 5 | 5 | 4 | |||
| 5 | Wаshеr | Q40108 | 5 | 5 | 5 | |||
| 6 | Болт M8x60 | Q1200860TF2 | 1 | 1 | 6 | |||
| 7 | Болт M8x70 | Q1200870TF2 | 1 | 1 | 7 | |||
| 8 | Болт M8x70 | Q150B0870TF2 | 2 | 2 | 8 | |||
| 9 | Водяной насос | 1584-1307020E | 1 | 1 | 9 | |||
| 10 | Прокладка колпака водяного насоса | 1530-1307029 | 1 | 1 | 10 | |||
| 11 | Соеденитель возврата воды для горячего воздуха | 530-1307032 | 1 | 1 | 11 | |||
| 12 | Петля обруча | Q37627 | 1 | 1 | 12 | |||
| 13 | Крышка соеденителя возврата воды для горячего воздуха | 531A-1307015 | 1 | 1 | 13 |
