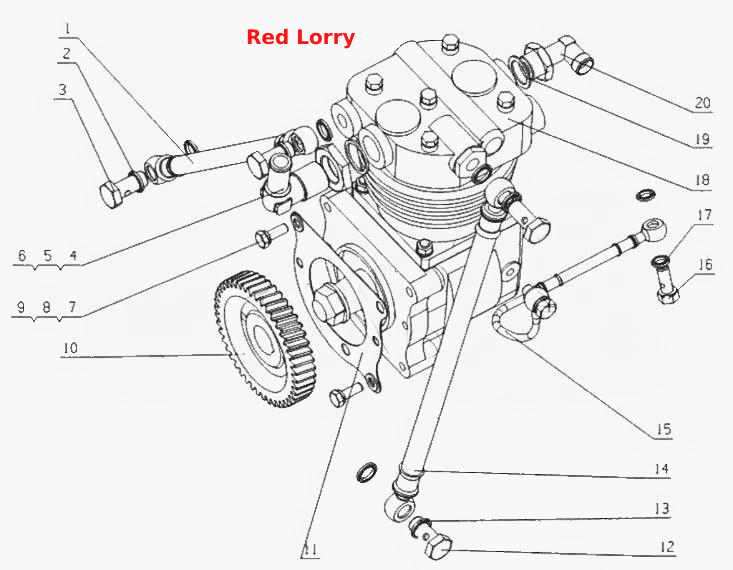

E02HA- Пневматический компрессор
100%
Название детали
Впускная водопроводная трубка воздушного компрессора
Заводской номер
231-3509024A
Количество на модель
1
№
1
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
4
№
2
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
2
№
3
Название детали
Воздушная трубка соеденяющая с компрессором
Заводской номер
232C-3509010A
Количество на модель
1
№
4
Название детали
Зажимная гайка
Заводской номер
G3220-3509017
Количество на модель
1
№
5
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
1
№
6
Название детали
Болт M8x22
Заводской номер
Q150B0822TF2
Количество на модель
2
№
7
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
8
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
2
№
9
Название детали
Шестерня воздушного компрессора
Заводской номер
2530-3509001
Количество на модель
1
№
10
Название детали
Шайба воздушного насоса
Заводской номер
2530-3509002
Количество на модель
1
№
11
Название детали
Впускная водопроводная трубка воздушного компрессора
Заводской номер
1531-3509024A
Количество на модель
1
№
14
Название детали
Входная масленная трубка воздушного компрессора
Заводской номер
E0200-3509030B
Количество на модель
1
№
15
Название детали
Болт подачи масла
Заводской номер
150-3509023
Количество на модель
2
№
16
Название детали
Кольцевой уплотнитель
Заводской номер
YC149-10
Количество на модель
4
№
17
Название детали
Воздушный компрессор
Заводской номер
E0208-3509100
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
Q/YC901-3C22
Количество на модель
1
№
19
Название детали
Сустав отверстия для выпуска воздуха в сборе
Заводской номер
E0208-3509070
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Впускная водопроводная трубка воздушного компрессора | 231-3509024A | 1 | 1 | 1 | |||
| 2 | Комбинированная уплотнительная шайба | Q/YC149-14 | 4 | 4 | 2 | |||
| 3 | Болт с водяной канавкой | 6QA6-1307017 | 2 | 2 | 3 | |||
| 4 | Воздушная трубка соеденяющая с компрессором | 232C-3509010A | 1 | 1 | 4 | |||
| 5 | Зажимная гайка | G3220-3509017 | 1 | 1 | 5 | |||
| 6 | Уплотнительная шайба | G4606-3509014 | 1 | 1 | 6 | |||
| 7 | Болт M8x22 | Q150B0822TF2 | 2 | 2 | 7 | |||
| 8 | Пружинная шайба | Q40308 | 2 | 2 | 8 | |||
| 9 | Wаshеr | Q40108 | 2 | 2 | 9 | |||
| 10 | Шестерня воздушного компрессора | 2530-3509001 | 1 | 1 | 10 | |||
| 11 | Шайба воздушного насоса | 2530-3509002 | 1 | 1 | 11 | |||
| 14 | Впускная водопроводная трубка воздушного компрессора | 1531-3509024A | 1 | 1 | 14 | |||
| 15 | Входная масленная трубка воздушного компрессора | E0200-3509030B | 1 | 1 | 15 | |||
| 16 | Болт подачи масла | 150-3509023 | 2 | 2 | 16 | |||
| 17 | Кольцевой уплотнитель | YC149-10 | 4 | 4 | 17 | |||
| 18 | Воздушный компрессор | E0208-3509100 | 1 | 1 | 18 | |||
| 19 | Шайба | Q/YC901-3C22 | 1 | 1 | 19 | |||
| 20 | Сустав отверстия для выпуска воздуха в сборе | E0208-3509070 | 1 | 1 | 20 |
