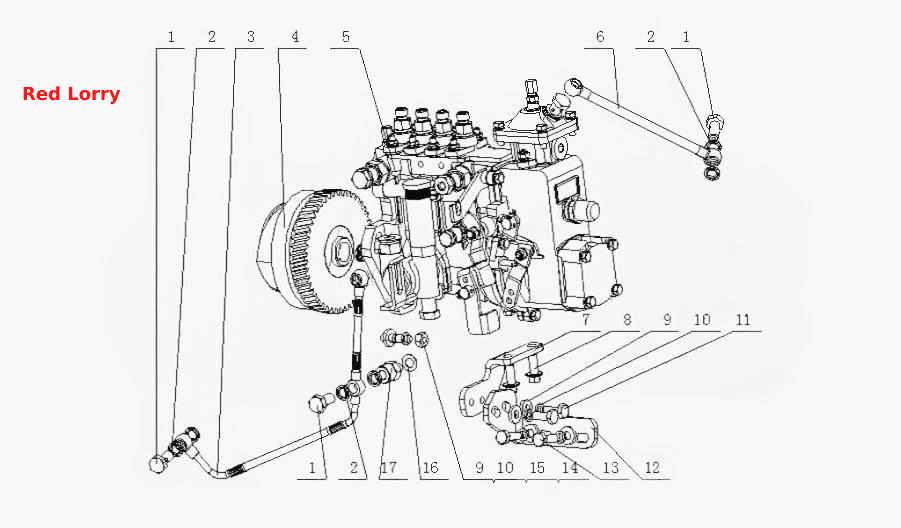

F3100- Топливный насос высокого давления в сборе
100%
Название детали
Топливный выпускной клапан
Заводской номер
F3100-1111A-22-172
Количество на модель
1
№
Название детали
Плунжер
Заводской номер
F3100-1111A-21-172
Количество на модель
1
№
Название детали
Шарнирный болт M10x1
Заводской номер
Q/YC901-1C1010
Количество на модель
3
№
1
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
6
№
2
Название детали
Входная масляная трубка в сборе
Заводской номер
F3000-1111350
Количество на модель
1
№
3
Название детали
Сборка фазокомпенсаторов
Заводской номер
F3000-1111070B
Количество на модель
1
№
4
Название детали
Топливный насос высокого давления
Заводской номер
F3100-1111140-172
Количество на модель
1
№
5
Название детали
Топливный насос высокого давления
Заводской номер
F3100-1111100B-172
Количество на модель
1
№
5
Название детали
Трубка компенсатора турбонагнетателя
Заводской номер
1D30-1111090
Количество на модель
1
№
6
Название детали
Внутренняя пластина
Заводской номер
F7000-1111242A
Количество на модель
1
№
7
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
7
№
9
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
7
№
10
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
11
Название детали
Внешняя пластина
Заводской номер
F7000-1111241B
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
Q150B0820TF2
Количество на модель
2
№
13
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
3
№
14
Название детали
Шпилька Мх
Заводской номер
Q1200825
Количество на модель
3
№
15
Название детали
Шайба
Заводской номер
Q/YC901-3C10
Количество на модель
1
№
16
Название детали
Соединение
Заводской номер
F3100-1111305
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Топливный выпускной клапан | F3100-1111A-22-172 | 1 | 1 | |||||
| Плунжер | F3100-1111A-21-172 | 1 | 1 | |||||
| 1 | Шарнирный болт M10x1 | Q/YC901-1C1010 | 3 | 3 | 1 | |||
| 2 | Уплотнительная шайба d10 | Q/YC149-10 | 6 | 6 | 2 | |||
| 3 | Входная масляная трубка в сборе | F3000-1111350 | 1 | 1 | 3 | |||
| 4 | Сборка фазокомпенсаторов | F3000-1111070B | 1 | 1 | 4 | |||
| 5 | Топливный насос высокого давления | F3100-1111140-172 | 1 | 1 | 5 | |||
| 5 | Топливный насос высокого давления | F3100-1111100B-172 | 1 | 1 | 5 | |||
| 6 | Трубка компенсатора турбонагнетателя | 1D30-1111090 | 1 | 1 | 6 | |||
| 7 | Внутренняя пластина | F7000-1111242A | 1 | 1 | 7 | |||
| 8 | Болт M8x20 | Q1840820TF2 | 2 | 2 | 8 | |||
| 9 | Шайба | 6105Q-3509013 | 7 | 7 | 9 | |||
| 10 | Пружинная шайба | Q40308 | 7 | 7 | 10 | |||
| 11 | Hex.screw | Q150B0825TF2 | 2 | 2 | 11 | |||
| 12 | Внешняя пластина | F7000-1111241B | 1 | 1 | 12 | |||
| 13 | Болт | Q150B0820TF2 | 2 | 2 | 13 | |||
| 14 | гайка | Q340B08 | 3 | 3 | 14 | |||
| 15 | Шпилька Мх | Q1200825 | 3 | 3 | 15 | |||
| 16 | Шайба | Q/YC901-3C10 | 1 | 1 | 16 | |||
| 17 | Соединение | F3100-1111305 | 1 | 1 | 17 |
