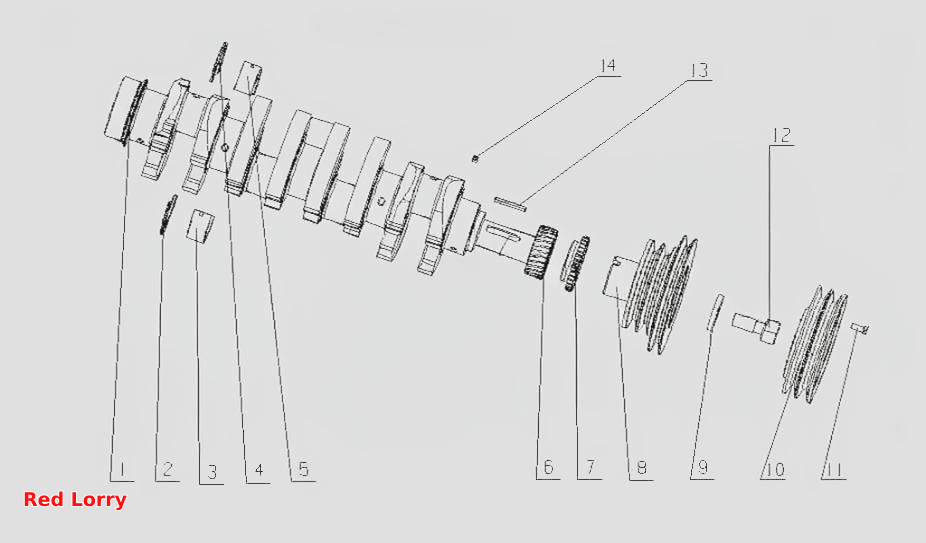

F31N1- Амортизатор вибрации коленвала в сборе
100%
Название детали
Коленвал
Заводской номер
F3000-1005001
Количество на модель
1
№
1
Название детали
Нижняя упорная пластина
Заводской номер
F7000-1005008
Количество на модель
№
2
Название детали
Вкладыш коренного подшипника (Нижний)
Заводской номер
F7000-1005006
Количество на модель
№
3
Название детали
Верхняя упорная пластина
Заводской номер
F7000-1005007
Количество на модель
№
4
Название детали
Вкладыш коренного подшипника (Верхний)
Заводской номер
F7000-1005005A
Количество на модель
№
5
Название детали
Распределительная шестерня коленвала
Заводской номер
F3000-1005002
Количество на модель
1
№
6
Название детали
Ведущая шестерня привода маслонасоса
Заводской номер
F3000-1005066
Количество на модель
1
№
7
Название детали
Амортизотор вибрации
Заводской номер
F3000-1005140A
Количество на модель
1
№
8
Название детали
Прокладка болта шкива
Заводской номер
F3000-1005012
Количество на модель
1
№
9
Название детали
Прикрепленный шкив
Заводской номер
F31N1-100501628
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
Q1840835TF2
Количество на модель
4
№
11
Название детали
Болт шкива коленчатого вала
Заводской номер
F3000-1005014A
Количество на модель
1
№
12
Название детали
Ключ 8х45
Заводской номер
Q5510845
Количество на модель
1
№
13
Название детали
Винт M8x8
Заводской номер
Q2820808T10F9
Количество на модель
4
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коленвал | F3000-1005001 | 1 | 1 | 1 | |||
| 2 | Нижняя упорная пластина | F7000-1005008 | 2 | |||||
| 3 | Вкладыш коренного подшипника (Нижний) | F7000-1005006 | 3 | |||||
| 4 | Верхняя упорная пластина | F7000-1005007 | 4 | |||||
| 5 | Вкладыш коренного подшипника (Верхний) | F7000-1005005A | 5 | |||||
| 6 | Распределительная шестерня коленвала | F3000-1005002 | 1 | 1 | 6 | |||
| 7 | Ведущая шестерня привода маслонасоса | F3000-1005066 | 1 | 1 | 7 | |||
| 8 | Амортизотор вибрации | F3000-1005140A | 1 | 1 | 8 | |||
| 9 | Прокладка болта шкива | F3000-1005012 | 1 | 1 | 9 | |||
| 10 | Прикрепленный шкив | F31N1-100501628 | 1 | 1 | 10 | |||
| 11 | Болт | Q1840835TF2 | 4 | 4 | 11 | |||
| 12 | Болт шкива коленчатого вала | F3000-1005014A | 1 | 1 | 12 | |||
| 13 | Ключ 8х45 | Q5510845 | 1 | 1 | 13 | |||
| 14 | Винт M8x8 | Q2820808T10F9 | 4 | 4 | 14 |
