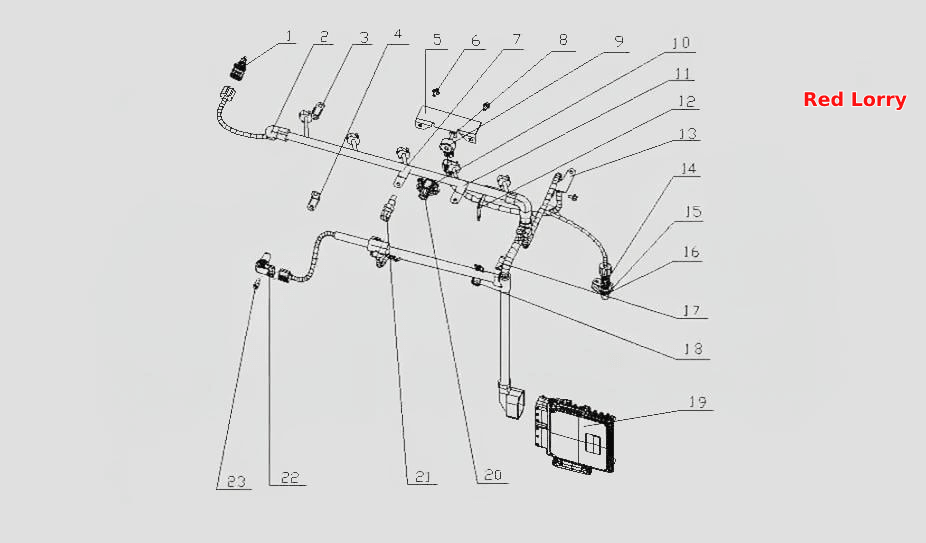

F50D1- Система управления в сборе
100%
Название детали
Датчик температуры воды
Заводской номер
W3000-3823180
Количество на модель
1
№
1
Название детали
Часть жгута проводов
Заводской номер
F5000-3823200B
Количество на модель
1
№
2
Название детали
Зажим жгута проводов IX
Заводской номер
F5000-3823209A
Количество на модель
1
№
3
Название детали
Жгут проводов IV
Заводской номер
F5000-3823204
Количество на модель
1
№
4
Название детали
Крышка датчика детонации
Заводской номер
F5000-3823151
Количество на модель
1
№
5
Название детали
Болт M6x10
Заводской номер
Q1840610
Количество на модель
3
№
6
Название детали
Жгут проводов II
Заводской номер
F5000-3823202A
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
Q1840830
Количество на модель
1
№
8
Название детали
Датчик детонации
Заводской номер
W3000-3823150
Количество на модель
1
№
9
Название детали
Датчик избыточного давления
Заводской номер
G6000-3823140
Количество на модель
1
№
10
Название детали
Зажим жгута проводов I
Заводской номер
F5000-3823201A
Количество на модель
1
№
11
Название детали
Жгут проводов III
Заводской номер
F5000-3823203A
Количество на модель
1
№
12
Название детали
Жгут проводов VI
Заводской номер
F5000-3823206A
Количество на модель
1
№
13
Название детали
Датчик скорости вращения коленчатого вала
Заводской номер
W3000-3823170
Количество на модель
1
№
14
Название детали
Накладка подушки
Заводской номер
F5000-3823035
Количество на модель
1
№
15
Название детали
Прокладка накладки кронштеина датчика скорости II
Заводской номер
J5600-3800312
Количество на модель
1
№
16
Название детали
Зажим жгута проводов VIII
Заводской номер
F5000-3823208
Количество на модель
1
№
17
Название детали
Зажим жгута проводов VII
Заводской номер
F5000-3823207A
Количество на модель
2
№
18
Название детали
Сборочный узел контролера
Заводской номер
F50D1-3823350
Количество на модель
1
№
19
Название детали
Внутренний цилиндрический винт
Заводской номер
Q218B0612
Количество на модель
2
№
20
Название детали
Датчик температуры впуска
Заводской номер
G6000-38231C0
Количество на модель
1
№
21
Название детали
Датчик позиции фазы распредвала
Заводской номер
W3000-3823160
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
Q218B0616
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Датчик температуры воды | W3000-3823180 | 1 | 1 | 1 | |||
| 2 | Часть жгута проводов | F5000-3823200B | 1 | 1 | 2 | |||
| 3 | Зажим жгута проводов IX | F5000-3823209A | 1 | 1 | 3 | |||
| 4 | Жгут проводов IV | F5000-3823204 | 1 | 1 | 4 | |||
| 5 | Крышка датчика детонации | F5000-3823151 | 1 | 1 | 5 | |||
| 6 | Болт M6x10 | Q1840610 | 3 | 3 | 6 | |||
| 7 | Жгут проводов II | F5000-3823202A | 1 | 1 | 7 | |||
| 8 | Болт | Q1840830 | 1 | 1 | 8 | |||
| 9 | Датчик детонации | W3000-3823150 | 1 | 1 | 9 | |||
| 10 | Датчик избыточного давления | G6000-3823140 | 1 | 1 | 10 | |||
| 11 | Зажим жгута проводов I | F5000-3823201A | 1 | 1 | 11 | |||
| 12 | Жгут проводов III | F5000-3823203A | 1 | 1 | 12 | |||
| 13 | Жгут проводов VI | F5000-3823206A | 1 | 1 | 13 | |||
| 14 | Датчик скорости вращения коленчатого вала | W3000-3823170 | 1 | 1 | 14 | |||
| 15 | Накладка подушки | F5000-3823035 | 1 | 1 | 15 | |||
| 16 | Прокладка накладки кронштеина датчика скорости II | J5600-3800312 | 1 | 1 | 16 | |||
| 17 | Зажим жгута проводов VIII | F5000-3823208 | 1 | 1 | 17 | |||
| 18 | Зажим жгута проводов VII | F5000-3823207A | 2 | 2 | 18 | |||
| 19 | Сборочный узел контролера | F50D1-3823350 | 1 | 1 | 19 | |||
| 20 | Внутренний цилиндрический винт | Q218B0612 | 2 | 2 | 20 | |||
| 21 | Датчик температуры впуска | G6000-38231C0 | 1 | 1 | 21 | |||
| 22 | Датчик позиции фазы распредвала | W3000-3823160 | 1 | 1 | 22 | |||
| 23 | Орех | Q218B0616 | 1 | 1 | 23 |
