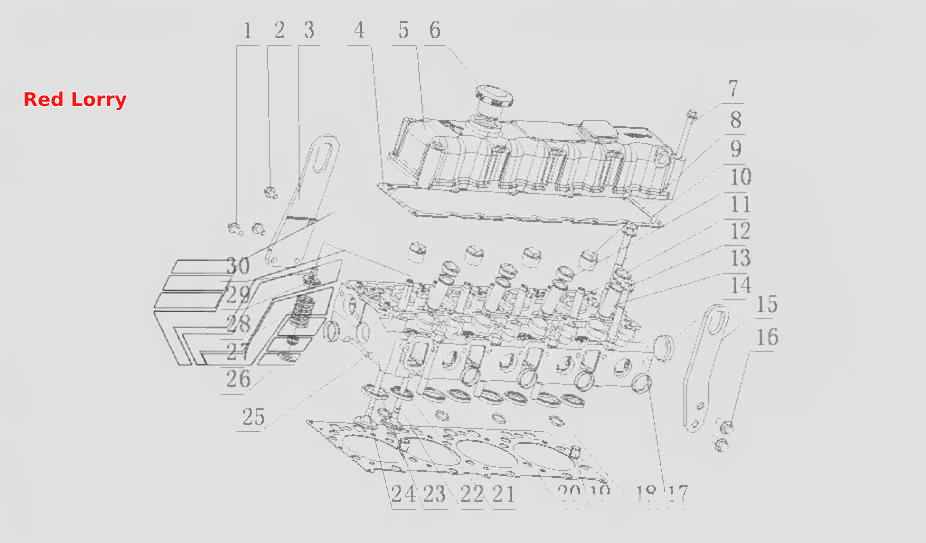

F31D1- Головка цилиндров и крышка головки цилиндров в сборе
100%
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
1
№
1
Название детали
Болт M8x16
Заводской номер
Q1840816TF2
Количество на модель
2
№
2
Название детали
Переднее подъемное приспособление
Заводской номер
F31D1-1003141A
Количество на модель
1
№
3
Название детали
Прокладка крышки головки цилиндра
Заводской номер
F3000-1003201A
Количество на модель
№
4
Название детали
Крышка головки цилиндров
Заводской номер
F3000-1003241C
Количество на модель
1
№
5
Название детали
Чашка маслофильтра в сборе
Заводской номер
150-1003040F
Количество на модель
1
№
6
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1840880
Количество на модель
10
№
7
Название детали
Пробка сливная
Заводской номер
Q614B06
Количество на модель
4
№
8
Название детали
Длиный болт головки цилиндров
Заводской номер
F3000-1003002A
Количество на модель
14
№
9
Название детали
Винтовая втулка
Заводской номер
F3000-1003171
Количество на модель
4
№
10
Название детали
Труба направляющей втулки клапана
Заводской номер
F3000-1003172
Количество на модель
8
№
11
Название детали
Короткий болт головки цилиндров
Заводской номер
F3000-1003003A
Количество на модель
4
№
12
Название детали
Втулка ограничения инжектора
Заводской номер
F3000-1003119
Количество на модель
4
№
13
Название детали
Пробка чашеобразная
Заводской номер
Q72240
Количество на модель
1
№
14
Название детали
Заднее подъемное приспособление
Заводской номер
F50D1-1003151
Количество на модель
1
№
15
Название детали
Болт M10x22
Заводской номер
Q1841022TF2
Количество на модель
2
№
16
Название детали
Заглушка чашеобразная
Заводской номер
Q72232
Количество на модель
6
№
17
Название детали
Кольцевая прокладка
Заводской номер
YC208-B01800S
Количество на модель
4
№
18
Название детали
Втулка установочного штифта головки цилиндров
Заводской номер
F3100-1003114A
Количество на модель
2
№
19
Название детали
Прокладка головки цилиндра
Заводской номер
F3000-1003001A-B28
Количество на модель
1
№
20
Название детали
Прокладка головки цилиндра
Заводской номер
F3000-1003001A-264
Количество на модель
1
№
20
Название детали
Кольцо сиденья выпускного клапана
Заводской номер
F3000-1003102A28
Количество на модель
4
№
21
Название детали
Выпускной клапан
Заводской номер
F3000-1003103B
Количество на модель
4
№
22
Название детали
Кольцо сиденья выпускного клапана
Заводской номер
F3000-1003112
Количество на модель
4
№
23
Название детали
Выпускной клапан
Заводской номер
F3000-1003111A
Количество на модель
4
№
24
Название детали
Части головки цилиндров
Заводской номер
F3000-1003170B
Количество на модель
1
№
25
Название детали
Вращательная прокладка
Заводской номер
F3000-1003121
Количество на модель
8
№
26
Название детали
Уплотнительный элемент стержня клапана
Заводской номер
L3000-1003105
Количество на модель
8
№
27
Название детали
Пружина клапана
Заводской номер
F3000-1003106S
Количество на модель
8
№
28
Название детали
Верхнее сиденье пружины клапана
Заводской номер
F3000-1003116
Количество на модель
8
№
29
Название детали
Замки штока клапана
Заводской номер
F3000-1003109
Количество на модель
16
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8x20 | Q1840820TF2 | 1 | 1 | 1 | |||
| 2 | Болт M8x16 | Q1840816TF2 | 2 | 2 | 2 | |||
| 3 | Переднее подъемное приспособление | F31D1-1003141A | 1 | 1 | 3 | |||
| 4 | Прокладка крышки головки цилиндра | F3000-1003201A | 4 | |||||
| 5 | Крышка головки цилиндров | F3000-1003241C | 1 | 1 | 5 | |||
| 6 | Чашка маслофильтра в сборе | 150-1003040F | 1 | 1 | 6 | |||
| 7 | Шестигранный фланцевый болт | Q1840880 | 10 | 10 | 7 | |||
| 8 | Пробка сливная | Q614B06 | 4 | 4 | 8 | |||
| 9 | Длиный болт головки цилиндров | F3000-1003002A | 14 | 14 | 9 | |||
| 10 | Винтовая втулка | F3000-1003171 | 4 | 4 | 10 | |||
| 11 | Труба направляющей втулки клапана | F3000-1003172 | 8 | 8 | 11 | |||
| 12 | Короткий болт головки цилиндров | F3000-1003003A | 4 | 4 | 12 | |||
| 13 | Втулка ограничения инжектора | F3000-1003119 | 4 | 4 | 13 | |||
| 14 | Пробка чашеобразная | Q72240 | 1 | 1 | 14 | |||
| 15 | Заднее подъемное приспособление | F50D1-1003151 | 1 | 1 | 15 | |||
| 16 | Болт M10x22 | Q1841022TF2 | 2 | 2 | 16 | |||
| 17 | Заглушка чашеобразная | Q72232 | 6 | 6 | 17 | |||
| 18 | Кольцевая прокладка | YC208-B01800S | 4 | 4 | 18 | |||
| 19 | Втулка установочного штифта головки цилиндров | F3100-1003114A | 2 | 2 | 19 | |||
| 20 | Прокладка головки цилиндра | F3000-1003001A-B28 | 1 | 1 | 20 | |||
| 20 | Прокладка головки цилиндра | F3000-1003001A-264 | 1 | 1 | 20 | |||
| 21 | Кольцо сиденья выпускного клапана | F3000-1003102A28 | 4 | 4 | 21 | |||
| 22 | Выпускной клапан | F3000-1003103B | 4 | 4 | 22 | |||
| 23 | Кольцо сиденья выпускного клапана | F3000-1003112 | 4 | 4 | 23 | |||
| 24 | Выпускной клапан | F3000-1003111A | 4 | 4 | 24 | |||
| 25 | Части головки цилиндров | F3000-1003170B | 1 | 1 | 25 | |||
| 26 | Вращательная прокладка | F3000-1003121 | 8 | 8 | 26 | |||
| 27 | Уплотнительный элемент стержня клапана | L3000-1003105 | 8 | 8 | 27 | |||
| 28 | Пружина клапана | F3000-1003106S | 8 | 8 | 28 | |||
| 29 | Верхнее сиденье пружины клапана | F3000-1003116 | 8 | 8 | 29 | |||
| 30 | Замки штока клапана | F3000-1003109 | 16 | 16 | 30 |
