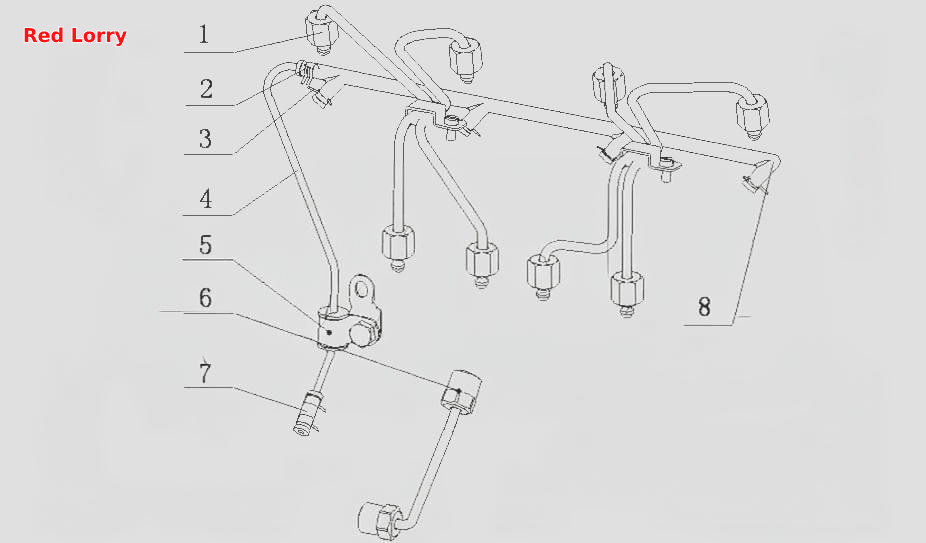

F5000-1104000 Трубопровод системы снабжения в сборе
100%
Название детали
Часть топливной трубки высокого давления
Заводской номер
F5000-1104100A
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
Q673B85
Количество на модель
3
№
2
Название детали
Хомут
Заводской номер
Q671B85
Количество на модель
4
№
3
Название детали
Топливная трубка I
Заводской номер
F5000-1104207
Количество на модель
1
№
4
Название детали
Сборочный узел зажима трубы
Заводской номер
F5000-1104260
Количество на модель
1
№
5
Название детали
Сборочный узел топливной трубки между топливным насосом и топливной направляющей
Заводской номер
F5000-1104080A
Количество на модель
1
№
6
Название детали
Топливная трубка II
Заводской номер
F5000-1104208
Количество на модель
1
№
7
Название детали
Трубка возврата топлива
Заводской номер
F5000-1104204A
Количество на модель
1
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Часть топливной трубки высокого давления | F5000-1104100A | 1 | 1 | 1 | |||
| 2 | Хомут | Q673B85 | 3 | 3 | 2 | |||
| 3 | Хомут | Q671B85 | 4 | 4 | 3 | |||
| 4 | Топливная трубка I | F5000-1104207 | 1 | 1 | 4 | |||
| 5 | Сборочный узел зажима трубы | F5000-1104260 | 1 | 1 | 5 | |||
| 6 | Сборочный узел топливной трубки между топливным насосом и топливной направляющей | F5000-1104080A | 1 | 1 | 6 | |||
| 7 | Топливная трубка II | F5000-1104208 | 1 | 1 | 7 | |||
| 8 | Трубка возврата топлива | F5000-1104204A | 1 | 1 | 8 |
