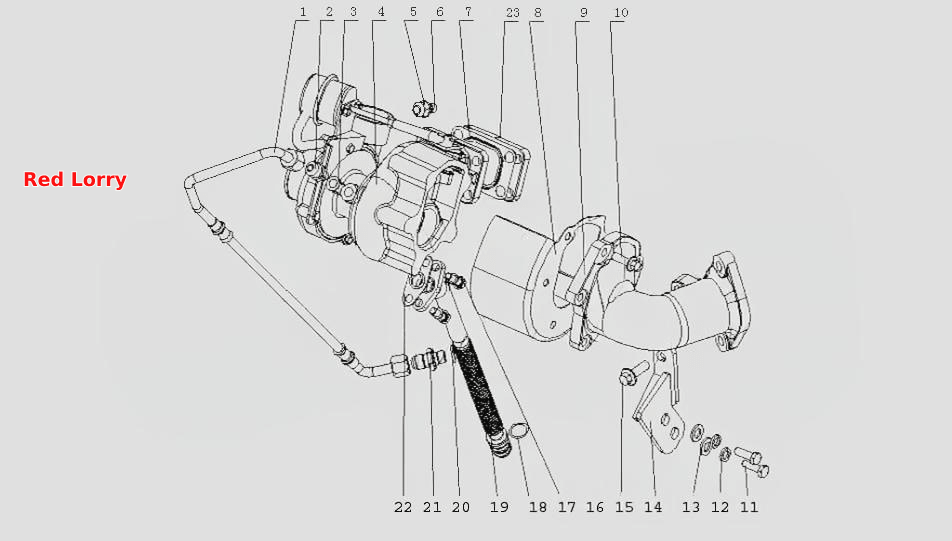

FC7LA- Турбонагнетатель в сборе
100%
Название детали
Шланг подачи масла
Заводской номер
F30SA-1118250
Количество на модель
1
№
1
Название детали
Входной маслопровод турбонагнетателя
Заводской номер
E0200-1118031A
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
Q/YC901-3C12
Количество на модель
1
№
3
Название детали
Турбонагнетатель
Заводской номер
FC5JA-1118100-383
Количество на модель
1
№
4
Название детали
Гайка
Заводской номер
M3000-1008206B
Количество на модель
4
№
5
Название детали
Зажим
Заводской номер
M3300-1118404
Количество на модель
4
№
6
Название детали
Прокладка турбокомпрессора
Заводской номер
F3000-1118012A
Количество на модель
№
7
Название детали
Теплоизоляционная крышка турбонагнетателя
Заводской номер
F30SA-1118403A
Количество на модель
1
№
8
Название детали
Соединение задней выхлопной турбины
Заводской номер
F30SA-1008203A
Количество на модель
1
№
9
Название детали
Болт M8x22
Заводской номер
Q1840822TF2
Количество на модель
5
№
10
Название детали
Hex screw
Заводской номер
Q150B1025TF2
Количество на модель
2
№
11
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
13
Название детали
Сварной кронштеин соеденительной трубки выпуска турбины
Заводской номер
F30SA-11180B0
Количество на модель
1
№
14
Название детали
Болт Mx
Заводской номер
Q1841030TF2
Количество на модель
1
№
15
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
16
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
17
Название детали
Уплотнительное кольцо, 65x17
Заводской номер
YC208-B01700F
Количество на модель
№
18
Название детали
Сварная трубка возврата масла
Заводской номер
F30SA-1118350A
Количество на модель
1
№
19
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
№
20
Название детали
Штуцер подачи масла
Заводской номер
A30-1118021
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
F3000-1118301
Количество на модель
1
№
22
Название детали
Блок подушек выхода выпускной трубки
Заводской номер
F30SA-1008220
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг подачи масла | F30SA-1118250 | 1 | 1 | 1 | |||
| 2 | Входной маслопровод турбонагнетателя | E0200-1118031A | 1 | 1 | 2 | |||
| 3 | Шайба | Q/YC901-3C12 | 1 | 1 | 3 | |||
| 4 | Турбонагнетатель | FC5JA-1118100-383 | 1 | 1 | 4 | |||
| 5 | Гайка | M3000-1008206B | 4 | 4 | 5 | |||
| 6 | Зажим | M3300-1118404 | 4 | 4 | 6 | |||
| 7 | Прокладка турбокомпрессора | F3000-1118012A | 7 | |||||
| 8 | Теплоизоляционная крышка турбонагнетателя | F30SA-1118403A | 1 | 1 | 8 | |||
| 9 | Соединение задней выхлопной турбины | F30SA-1008203A | 1 | 1 | 9 | |||
| 10 | Болт M8x22 | Q1840822TF2 | 5 | 5 | 10 | |||
| 11 | Hex screw | Q150B1025TF2 | 2 | 2 | 11 | |||
| 12 | Пружинная шайба | Q40310 | 2 | 2 | 12 | |||
| 13 | Шайба | Q40110 | 2 | 2 | 13 | |||
| 14 | Сварной кронштеин соеденительной трубки выпуска турбины | F30SA-11180B0 | 1 | 1 | 14 | |||
| 15 | Болт Mx | Q1841030TF2 | 1 | 1 | 15 | |||
| 16 | Hex.screw | Q150B0825TF2 | 2 | 2 | 16 | |||
| 17 | Пружинная шайба | Q40308 | 2 | 2 | 17 | |||
| 18 | Уплотнительное кольцо, 65x17 | YC208-B01700F | 18 | |||||
| 19 | Сварная трубка возврата масла | F30SA-1118350A | 1 | 1 | 19 | |||
| 20 | Комбинированная уплотнительная шайба | Q/YC149-14 | 20 | |||||
| 21 | Штуцер подачи масла | A30-1118021 | 1 | 1 | 21 | |||
| 22 | прокладка | F3000-1118301 | 1 | 1 | 22 | |||
| 23 | Блок подушек выхода выпускной трубки | F30SA-1008220 | 1 | 1 | 23 |
