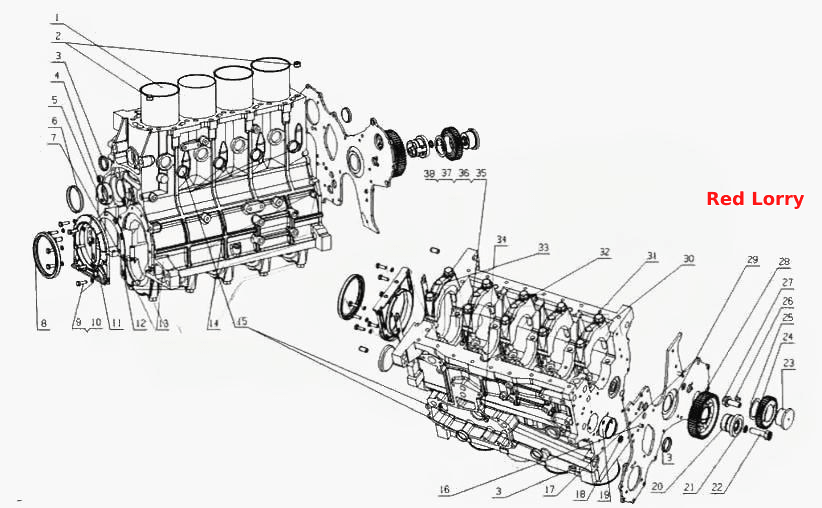

G2HBB- Блок цилиндров в сборе
100%
Название детали
Гильза цилиндра
Заводской номер
G0100-1002026B
Количество на модель
№
1
Название детали
Расположение подшипника
Заводской номер
150-1002011
Количество на модель
2
№
2
Название детали
Пробка шарового типа
Заводской номер
150-1002021
Количество на модель
2
№
3
Название детали
Пробка резьбовая
Заводской номер
150-1002022
Количество на модель
3
№
4
Название детали
Втулка распредвала I
Заводской номер
150-1002012A
Количество на модель
№
5
Название детали
Крышка осевого люфта распределительного вала
Заводской номер
530-1002029
Количество на модель
1
№
6
Название детали
Установочный штифт
Заводской номер
150-1002016
Количество на модель
2
№
7
Название детали
Сальник коленвала задний
Заводской номер
150-1002062
Количество на модель
№
8
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
8
№
9
Название детали
болт
Заводской номер
Q150B0825
Количество на модель
8
№
10
Название детали
Сиденье заднего сальника распредвала
Заводской номер
G0100-1002061A
Количество на модель
1
№
11
Название детали
Прокладка заднего сиденья сальника
Заводской номер
150-1002063A
Количество на модель
№
12
Название детали
Блок цилиндров
Заводской номер
G2000-1002015B
Количество на модель
1
№
13
Название детали
Внутренняя шестигранная конусная пробка
Заводской номер
Q61902
Количество на модель
1
№
14
Название детали
Шарообразная пластинчатая пробка
Заводской номер
YC7-38
Количество на модель
6
№
15
Название детали
Установочный штифт
Заводской номер
530-1002028
Количество на модель
1
№
16
Название детали
Установочный штифт
Заводской номер
150-1002025
Количество на модель
1
№
17
Название детали
Пробка шарового типа
Заводской номер
150-1002013
Количество на модель
3
№
18
Название детали
Втулка распредвала II
Заводской номер
150-1002028
Количество на модель
№
19
Название детали
Промежуточная шестерня
Заводской номер
150-1002042
Количество на модель
1
№
20
Название детали
Уплотнительное кольцо d16
Заводской номер
Q/YC149-16
Количество на модель
№
21
Название детали
Болт промежуточной шестерни
Заводской номер
530-1002044A
Количество на модель
1
№
22
Название детали
Сиеднье промежуточной шестерни компрессионного насоса
Заводской номер
231-1002084A
Количество на модель
1
№
23
Название детали
Части промежуточной шестерни насоса впрыска
Заводской номер
G2100-1002G10
Количество на модель
1
№
24
Название детали
Пластина размещения промежуточной шестерни
Заводской номер
G2100-1002G03
Количество на модель
№
25
Название детали
Замковая пластина-ограничитель
Заводской номер
Q2540612
Количество на модель
2
№
26
Название детали
Болт сиденья промежуточной шестерни
Заводской номер
231-1002085A
Количество на модель
1
№
27
Название детали
Части большой промежуточной передачи
Заводской номер
G2100-1002350
Количество на модель
1
№
28
Название детали
Фрикционная пластина промежуточной шестерни
Заводской номер
150-1002045
Количество на модель
1
№
29
Название детали
Основная крышка подшипника
Заводской номер
150-1002024
Количество на модель
3
№
30
Название детали
Болт основной крышки подшипника
Заводской номер
G0100-1002118
Количество на модель
10
№
31
Название детали
Главная крышка подшипника осевого давления
Заводской номер
150-1002023
Количество на модель
1
№
32
Название детали
Основная крышка подшипника (Задняя)
Заводской номер
150-1002014
Количество на модель
1
№
33
Название детали
Пробка
Заводской номер
Q618B01
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
G0100-1002162
Количество на модель
4
№
35
Название детали
Шайба
Заводской номер
430-1002163
Количество на модель
4
№
36
Название детали
Сварной наконечник
Заводской номер
G2000-1002740
Количество на модель
4
№
37
Название детали
Цилиндрический штифт
Заводской номер
YC24-B0512
Количество на модель
4
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гильза цилиндра | G0100-1002026B | 1 | |||||
| 2 | Расположение подшипника | 150-1002011 | 2 | 2 | 2 | |||
| 3 | Пробка шарового типа | 150-1002021 | 2 | 2 | 3 | |||
| 4 | Пробка резьбовая | 150-1002022 | 3 | 3 | 4 | |||
| 5 | Втулка распредвала I | 150-1002012A | 5 | |||||
| 6 | Крышка осевого люфта распределительного вала | 530-1002029 | 1 | 1 | 6 | |||
| 7 | Установочный штифт | 150-1002016 | 2 | 2 | 7 | |||
| 8 | Сальник коленвала задний | 150-1002062 | 8 | |||||
| 9 | Пружинная шайба | Q40308 | 8 | 8 | 9 | |||
| 10 | болт | Q150B0825 | 8 | 8 | 10 | |||
| 11 | Сиденье заднего сальника распредвала | G0100-1002061A | 1 | 1 | 11 | |||
| 12 | Прокладка заднего сиденья сальника | 150-1002063A | 12 | |||||
| 13 | Блок цилиндров | G2000-1002015B | 1 | 1 | 13 | |||
| 14 | Внутренняя шестигранная конусная пробка | Q61902 | 1 | 1 | 14 | |||
| 15 | Шарообразная пластинчатая пробка | YC7-38 | 6 | 6 | 15 | |||
| 16 | Установочный штифт | 530-1002028 | 1 | 1 | 16 | |||
| 17 | Установочный штифт | 150-1002025 | 1 | 1 | 17 | |||
| 18 | Пробка шарового типа | 150-1002013 | 3 | 3 | 18 | |||
| 19 | Втулка распредвала II | 150-1002028 | 19 | |||||
| 20 | Промежуточная шестерня | 150-1002042 | 1 | 1 | 20 | |||
| 21 | Уплотнительное кольцо d16 | Q/YC149-16 | 21 | |||||
| 22 | Болт промежуточной шестерни | 530-1002044A | 1 | 1 | 22 | |||
| 23 | Сиеднье промежуточной шестерни компрессионного насоса | 231-1002084A | 1 | 1 | 23 | |||
| 24 | Части промежуточной шестерни насоса впрыска | G2100-1002G10 | 1 | 1 | 24 | |||
| 25 | Пластина размещения промежуточной шестерни | G2100-1002G03 | 25 | |||||
| 26 | Замковая пластина-ограничитель | Q2540612 | 2 | 2 | 26 | |||
| 27 | Болт сиденья промежуточной шестерни | 231-1002085A | 1 | 1 | 27 | |||
| 28 | Части большой промежуточной передачи | G2100-1002350 | 1 | 1 | 28 | |||
| 29 | Фрикционная пластина промежуточной шестерни | 150-1002045 | 1 | 1 | 29 | |||
| 30 | Основная крышка подшипника | 150-1002024 | 3 | 3 | 30 | |||
| 31 | Болт основной крышки подшипника | G0100-1002118 | 10 | 10 | 31 | |||
| 32 | Главная крышка подшипника осевого давления | 150-1002023 | 1 | 1 | 32 | |||
| 33 | Основная крышка подшипника (Задняя) | 150-1002014 | 1 | 1 | 33 | |||
| 34 | Пробка | Q618B01 | 1 | 1 | 34 | |||
| 35 | Болт | G0100-1002162 | 4 | 4 | 35 | |||
| 36 | Шайба | 430-1002163 | 4 | 4 | 36 | |||
| 37 | Сварной наконечник | G2000-1002740 | 4 | 4 | 37 | |||
| 38 | Цилиндрический штифт | YC24-B0512 | 4 | 4 | 38 |
