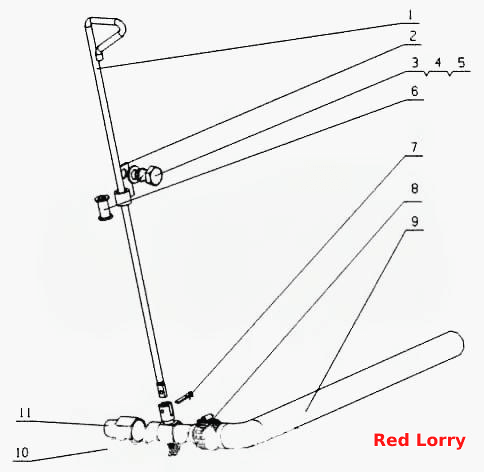

G0206- Сливной клапан в сборе
100%
Название детали
Ручка действия сливного клапана
Заводской номер
G0206-1305003
Количество на модель
1
№
1
Название детали
Опорная пластина
Заводской номер
G0206-1305006A
Количество на модель
1
№
2
Название детали
болт
Заводской номер
Q150B0816
Количество на модель
1
№
3
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
1
№
4
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
1
№
5
Название детали
Крепежный стержень резиновой крышки
Заводской номер
G0206-1305008
Количество на модель
№
6
Название детали
Шплинт
Заводской номер
Q5003218
Количество на модель
1
№
7
Название детали
Хомут червячный
Заводской номер
Q67627
Количество на модель
1
№
8
Название детали
Изогнутая трубка
Заводской номер
530-1305002A
Количество на модель
1
№
9
Название детали
Деталь клапана слива
Заводской номер
530-1305010A
Количество на модель
1
№
10
Название детали
Прямой переходник
Заводской номер
530-1305005
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ручка действия сливного клапана | G0206-1305003 | 1 | 1 | 1 | |||
| 2 | Опорная пластина | G0206-1305006A | 1 | 1 | 2 | |||
| 3 | болт | Q150B0816 | 1 | 1 | 3 | |||
| 4 | Пружинная шайба | Q40308 | 1 | 1 | 4 | |||
| 5 | Wаshеr | Q40108 | 1 | 1 | 5 | |||
| 6 | Крепежный стержень резиновой крышки | G0206-1305008 | 6 | |||||
| 7 | Шплинт | Q5003218 | 1 | 1 | 7 | |||
| 8 | Хомут червячный | Q67627 | 1 | 1 | 8 | |||
| 9 | Изогнутая трубка | 530-1305002A | 1 | 1 | 9 | |||
| 10 | Деталь клапана слива | 530-1305010A | 1 | 1 | 10 | |||
| 11 | Прямой переходник | 530-1305005 | 1 | 1 | 11 |
