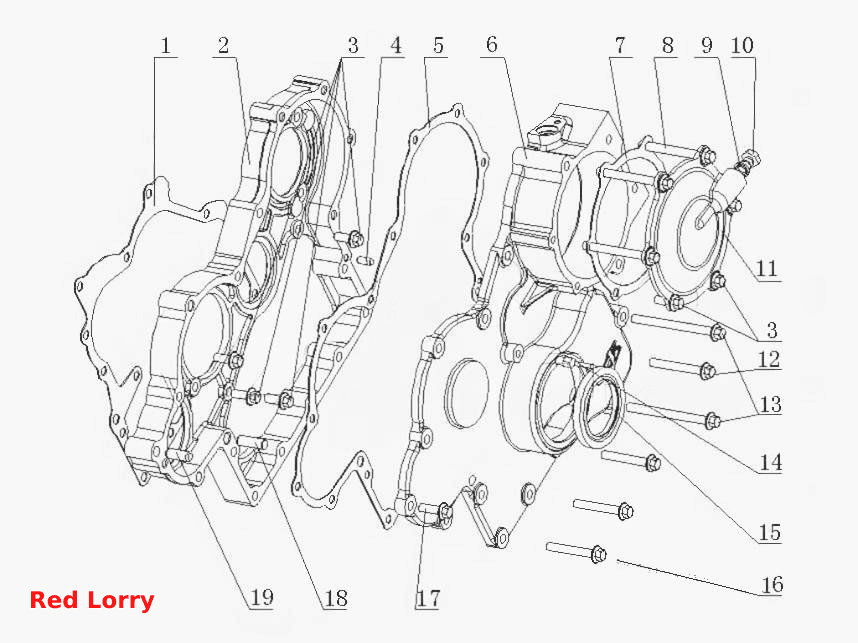

F5201- Детали корпуса редуктора
100%
Название детали
Пластина крышки кожуха передач
Заводской номер
F3100-1002202
Количество на модель
№
1
Название детали
Корпуса передач
Заводской номер
F5201-1002201
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
Q1840820
Количество на модель
6
№
3
Название детали
Контакт 6x16
Заводской номер
YC24-0616
Количество на модель
1
№
4
Название детали
Прокладка крышки корпуса
Заводской номер
F3000-1002204
Количество на модель
№
5
Название детали
Крышка корпуса механизма
Заводской номер
F5201-1002203A
Количество на модель
1
№
6
Название детали
Прокладка крышки механизма топливного насоса
Заводской номер
F3000-1002206A
Количество на модель
№
7
Название детали
Hexagon flange bolt
Заводской номер
Q1840875
Количество на модель
4
№
8
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
№
9
Название детали
Винтовая пробка M10x1
Заводской номер
Q/YC198-10
Количество на модель
1
№
10
Название детали
Крышка механизма топливного насоса
Заводской номер
F3400-1002205A
Количество на модель
1
№
11
Название детали
Шестигранная фланцевая гайка
Заводской номер
Q1840860
Количество на модель
1
№
12
Название детали
Hex flange bolt
Заводской номер
Q1840895
Количество на модель
2
№
13
Название детали
Датчик верхней мертвой точки
Заводской номер
F3000-1002207A
Количество на модель
1
№
14
Название детали
Сальник 55x80
Заводской номер
YC209-C055080PR
Количество на модель
1
№
15
Название детали
Сальник 55x80
Заводской номер
YC209-055080FR
Количество на модель
№
15
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1840855
Количество на модель
7
№
16
Название детали
Болт
Заводской номер
Q1840825
Количество на модель
1
№
17
Название детали
Прямой штифт 10x30
Заводской номер
YC24-1030
Количество на модель
1
№
18
Название детали
Связаться с 10x26
Заводской номер
YC24-1026
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина крышки кожуха передач | F3100-1002202 | 1 | |||||
| 2 | Корпуса передач | F5201-1002201 | 1 | 1 | 2 | |||
| 3 | Болт | Q1840820 | 6 | 6 | 3 | |||
| 4 | Контакт 6x16 | YC24-0616 | 1 | 1 | 4 | |||
| 5 | Прокладка крышки корпуса | F3000-1002204 | 5 | |||||
| 6 | Крышка корпуса механизма | F5201-1002203A | 1 | 1 | 6 | |||
| 7 | Прокладка крышки механизма топливного насоса | F3000-1002206A | 7 | |||||
| 8 | Hexagon flange bolt | Q1840875 | 4 | 4 | 8 | |||
| 9 | Уплотнительная шайба d10 | Q/YC149-10 | 9 | |||||
| 10 | Винтовая пробка M10x1 | Q/YC198-10 | 1 | 1 | 10 | |||
| 11 | Крышка механизма топливного насоса | F3400-1002205A | 1 | 1 | 11 | |||
| 12 | Шестигранная фланцевая гайка | Q1840860 | 1 | 1 | 12 | |||
| 13 | Hex flange bolt | Q1840895 | 2 | 2 | 13 | |||
| 14 | Датчик верхней мертвой точки | F3000-1002207A | 1 | 1 | 14 | |||
| 15 | Сальник 55x80 | YC209-C055080PR | 1 | 1 | 15 | |||
| 15 | Сальник 55x80 | YC209-055080FR | 15 | |||||
| 16 | Шестигранный фланцевый болт | Q1840855 | 7 | 7 | 16 | |||
| 17 | Болт | Q1840825 | 1 | 1 | 17 | |||
| 18 | Прямой штифт 10x30 | YC24-1030 | 1 | 1 | 18 | |||
| 19 | Связаться с 10x26 | YC24-1026 | 1 | 1 | 19 |
