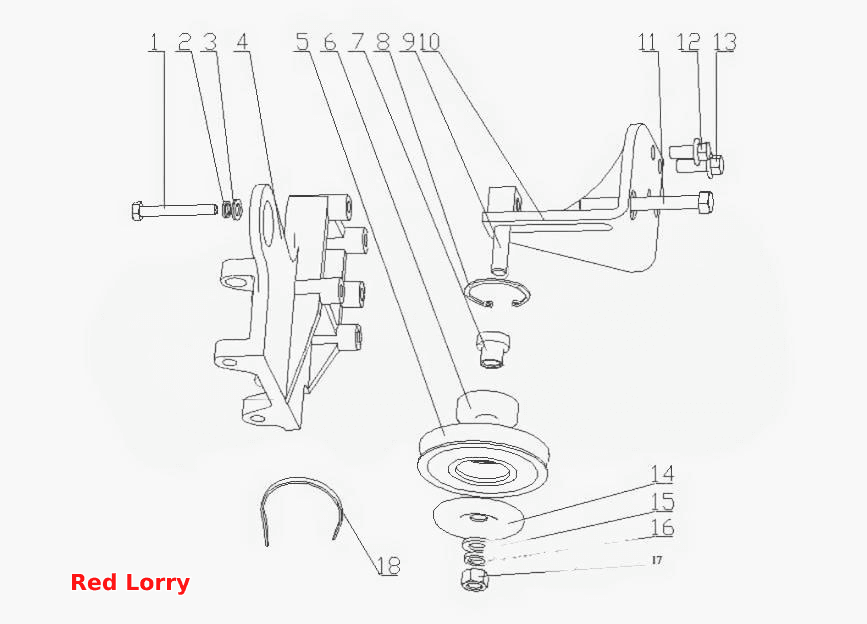

F53F1- Воздушный компрессор в сборе
100%
Название детали
Болт Mx
Заводской номер
Q150B0860TF2
Количество на модель
5
№
1
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
5
№
2
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
5
№
3
Название детали
Кронштеин воздушного кондиционера
Заводской номер
F53F1-8104007
Количество на модель
1
№
4
Название детали
Шкив растяжения
Заводской номер
233-8104061
Количество на модель
1
№
5
Название детали
Роликовый подшипник
Заводской номер
GB/T276-6303-2RS
Количество на модель
1
№
6
Название детали
Втулка ведущего вала
Заводской номер
233-8104063
Количество на модель
1
№
7
Название детали
Стопорное кольцо
Заводской номер
Q43047
Количество на модель
1
№
8
Название детали
Болт натяжного шкива
Заводской номер
233-8104062
Количество на модель
1
№
9
Название детали
Сварной кронштеин натяжителя
Заводской номер
F3705-8104340
Количество на модель
1
№
10
Название детали
Установочный болт
Заводской номер
186-1002056A
Количество на модель
1
№
11
Название детали
Болт M10x20
Заводской номер
Q1841020TF2
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
Q1841025TF2
Количество на модель
2
№
13
Название детали
Пыленепроницаемая панель
Заводской номер
233-8104064
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
Q40112
Количество на модель
1
№
15
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
Q340B12
Количество на модель
1
№
17
Название детали
Ремень водного насоса
Заводской номер
G8200-1307012
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт Mx | Q150B0860TF2 | 5 | 5 | 1 | |||
| 2 | Пружинная шайба | Q40308 | 5 | 5 | 2 | |||
| 3 | Wаshеr | Q40108 | 5 | 5 | 3 | |||
| 4 | Кронштеин воздушного кондиционера | F53F1-8104007 | 1 | 1 | 4 | |||
| 5 | Шкив растяжения | 233-8104061 | 1 | 1 | 5 | |||
| 6 | Роликовый подшипник | GB/T276-6303-2RS | 1 | 1 | 6 | |||
| 7 | Втулка ведущего вала | 233-8104063 | 1 | 1 | 7 | |||
| 8 | Стопорное кольцо | Q43047 | 1 | 1 | 8 | |||
| 9 | Болт натяжного шкива | 233-8104062 | 1 | 1 | 9 | |||
| 10 | Сварной кронштеин натяжителя | F3705-8104340 | 1 | 1 | 10 | |||
| 11 | Установочный болт | 186-1002056A | 1 | 1 | 11 | |||
| 12 | Болт M10x20 | Q1841020TF2 | 2 | 2 | 12 | |||
| 13 | Болт | Q1841025TF2 | 2 | 2 | 13 | |||
| 14 | Пыленепроницаемая панель | 233-8104064 | 1 | 1 | 14 | |||
| 15 | Шайба | Q40112 | 1 | 1 | 15 | |||
| 16 | Пружинная шайба | Q40312 | 1 | 1 | 16 | |||
| 17 | Гайка | Q340B12 | 1 | 1 | 17 | |||
| 18 | Ремень водного насоса | G8200-1307012 | 1 | 1 | 18 |
