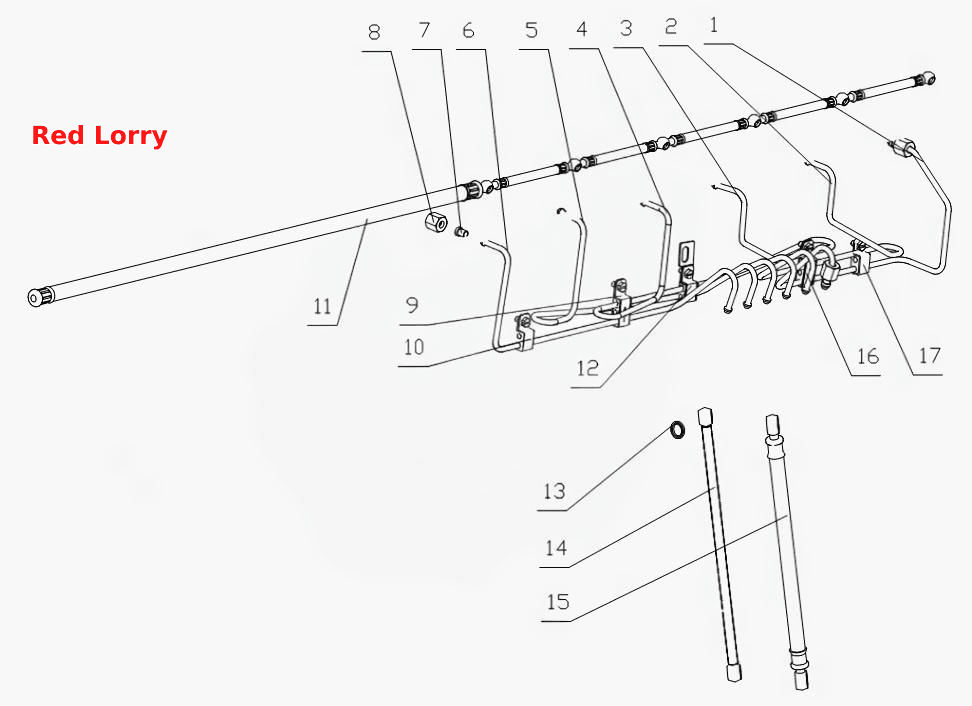

B7615-1104000 Трубопровод системы питания топливом в сборе
100%
Название детали
Топливопровод высокого давления для шестого цилиндра
Заводской номер
330-1104060A
Количество на модель
1
№
1
Название детали
Топливопровод высокого давления для пятого цилиндра
Заводской номер
330-1104050
Количество на модель
1
№
2
Название детали
Топливопровод высокого давления для четвёртого цилиндра
Заводской номер
330-1104040
Количество на модель
1
№
3
Название детали
Топливопровод высокого давления для третьего цилиндра
Заводской номер
330-1104030
Количество на модель
1
№
4
Название детали
Топливопровод высокого давления для второго цилиндра
Заводской номер
330-1104020
Количество на модель
1
№
5
Название детали
Топливопровод высокого давления для первого цилиндра
Заводской номер
330-1104010
Количество на модель
1
№
6
Название детали
Защитная втулка топливопровода
Заводской номер
6105Q-1104023
Количество на модель
10
№
7
Название детали
Гайка патрубка
Заводской номер
6105Q-1104022
Количество на модель
10
№
8
Название детали
3 pipe clamps fixing assembly
Заводской номер
330-1104090
Количество на модель
1
№
9
Название детали
Укрепление двух трубных хомутов в сборе
Заводской номер
330-1104080
Количество на модель
1
№
10
Название детали
Топливовозвратный шланг в сборе
Заводской номер
B7604-1104040A
Количество на модель
1
№
11
Название детали
Узел двух трубных хомутов
Заводской номер
340-1104140A
Количество на модель
1
№
12
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
12
№
13
Название детали
Впускной топливопровод фильтра в сборе
Заводской номер
636-1104090A
Количество на модель
1
№
14
Название детали
Впускной топливопровод фильтра в сборе
Заводской номер
6105Q-1104090C
Количество на модель
2
№
15
Название детали
Укрепление трёх трубных хомутов в сборе
Заводской номер
340-1104170
Количество на модель
1
№
16
Название детали
Укрепление двух трубных хомутов в сборе
Заводской номер
340-1104160
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливопровод высокого давления для шестого цилиндра | 330-1104060A | 1 | 1 | 1 | |||
| 2 | Топливопровод высокого давления для пятого цилиндра | 330-1104050 | 1 | 1 | 2 | |||
| 3 | Топливопровод высокого давления для четвёртого цилиндра | 330-1104040 | 1 | 1 | 3 | |||
| 4 | Топливопровод высокого давления для третьего цилиндра | 330-1104030 | 1 | 1 | 4 | |||
| 5 | Топливопровод высокого давления для второго цилиндра | 330-1104020 | 1 | 1 | 5 | |||
| 6 | Топливопровод высокого давления для первого цилиндра | 330-1104010 | 1 | 1 | 6 | |||
| 7 | Защитная втулка топливопровода | 6105Q-1104023 | 10 | 10 | 7 | |||
| 8 | Гайка патрубка | 6105Q-1104022 | 10 | 10 | 8 | |||
| 9 | 3 pipe clamps fixing assembly | 330-1104090 | 1 | 1 | 9 | |||
| 10 | Укрепление двух трубных хомутов в сборе | 330-1104080 | 1 | 1 | 10 | |||
| 11 | Топливовозвратный шланг в сборе | B7604-1104040A | 1 | 1 | 11 | |||
| 12 | Узел двух трубных хомутов | 340-1104140A | 1 | 1 | 12 | |||
| 13 | Комбинированная уплотнительная шайба | Q/YC149-14 | 12 | 12 | 13 | |||
| 14 | Впускной топливопровод фильтра в сборе | 636-1104090A | 1 | 1 | 14 | |||
| 15 | Впускной топливопровод фильтра в сборе | 6105Q-1104090C | 2 | 2 | 15 | |||
| 16 | Укрепление трёх трубных хомутов в сборе | 340-1104170 | 1 | 1 | 16 | |||
| 17 | Укрепление двух трубных хомутов в сборе | 340-1104160 | 1 | 1 | 17 |
