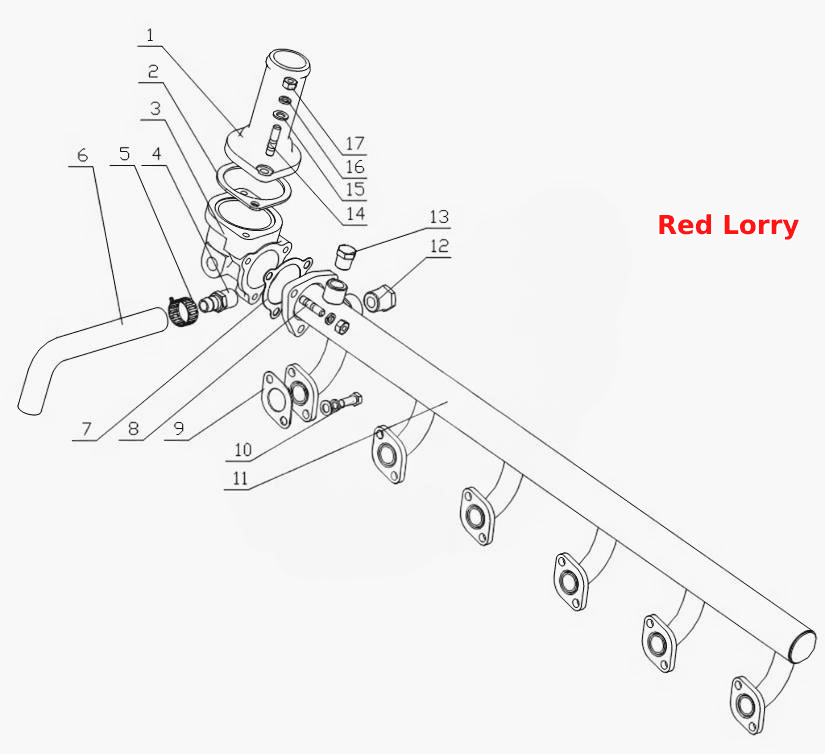

1640H-1303000 Выпускной водопровод в сборе
100%
Название детали
Крышка подставки термостата
Заводской номер
6QA6-1303011A
Количество на модель
1
№
1
Название детали
Прокладка крышки термостата
Заводской номер
6105Q-1303012A
Количество на модель
1
№
2
Название детали
Подставка термостата
Заводской номер
6105Q-1303014C
Количество на модель
1
№
3
Название детали
Патрубок водопровода
Заводской номер
6105Q-1307016
Количество на модель
1
№
4
Название детали
Хомут червячный
Заводской номер
Q67627
Количество на модель
2
№
5
Название детали
Впускной резиновый водопровод воздушного компрессора
Заводской номер
J3300-3509003
Количество на модель
1
№
6
Название детали
Прокладка подставки термостата
Заводской номер
6105Q-1303013
Количество на модель
1
№
7
Название детали
Шпилька Мх
Заводской номер
Q1200822
Количество на модель
3
№
8
Название детали
Прокладка водовыпускной ветки
Заводской номер
6105Q-1303015
Количество на модель
6
№
9
Название детали
Болт M8x20
Заводской номер
Q/YC1820820
Количество на модель
12
№
10
Название детали
Сварной узел выпускного водопровода
Заводской номер
640-1303020
Количество на модель
1
№
11
Название детали
Пробка
Заводской номер
Q618B04
Количество на модель
1
№
12
Название детали
Резьбовая пробка
Заводской номер
Q618B03
Количество на модель
1
№
13
Название детали
Шпилька Мх
Заводской номер
Q1200825
Количество на модель
2
№
14
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
14
№
15
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
17
№
16
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
5
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка подставки термостата | 6QA6-1303011A | 1 | 1 | 1 | |||
| 2 | Прокладка крышки термостата | 6105Q-1303012A | 1 | 1 | 2 | |||
| 3 | Подставка термостата | 6105Q-1303014C | 1 | 1 | 3 | |||
| 4 | Патрубок водопровода | 6105Q-1307016 | 1 | 1 | 4 | |||
| 5 | Хомут червячный | Q67627 | 2 | 2 | 5 | |||
| 6 | Впускной резиновый водопровод воздушного компрессора | J3300-3509003 | 1 | 1 | 6 | |||
| 7 | Прокладка подставки термостата | 6105Q-1303013 | 1 | 1 | 7 | |||
| 8 | Шпилька Мх | Q1200822 | 3 | 3 | 8 | |||
| 9 | Прокладка водовыпускной ветки | 6105Q-1303015 | 6 | 6 | 9 | |||
| 10 | Болт M8x20 | Q/YC1820820 | 12 | 12 | 10 | |||
| 11 | Сварной узел выпускного водопровода | 640-1303020 | 1 | 1 | 11 | |||
| 12 | Пробка | Q618B04 | 1 | 1 | 12 | |||
| 13 | Резьбовая пробка | Q618B03 | 1 | 1 | 13 | |||
| 14 | Шпилька Мх | Q1200825 | 2 | 2 | 14 | |||
| 15 | Wаshеr | Q40108 | 14 | 14 | 15 | |||
| 16 | Пружинная шайба | Q40308 | 17 | 17 | 16 | |||
| 17 | гайка | Q340B08 | 5 | 5 | 17 |
