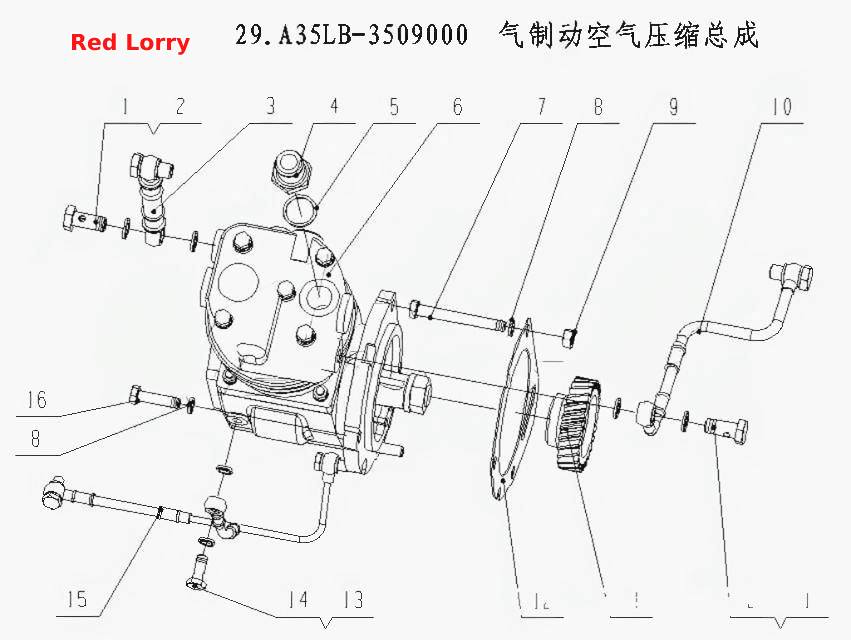

A35LB- Пневматический компрессор в сборе
100%
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
4
№
1
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
8
№
2
Название детали
Трубопровод возврата воды
Заводской номер
A3000-3509024
Количество на модель
1
№
3
Название детали
Впускной соедениетель воздушного компрессора
Заводской номер
A4130-3509011
Количество на модель
1
№
4
Название детали
Уплотнительная шайба
Заводской номер
G4606-3509014
Количество на модель
2
№
5
Название детали
Воздушный компрессор
Заводской номер
A440B-3509100
Количество на модель
1
№
6
Название детали
Hex screw
Заводской номер
Q150B1085
Количество на модель
1
№
7
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
3
№
8
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
1
№
9
Название детали
Трубопровод подачи воды
Заводской номер
A3100-3509005
Количество на модель
1
№
10
Название детали
Gear, air compressor
Заводской номер
A3000-3509018
Количество на модель
1
№
11
Название детали
Gasket, air compressor
Заводской номер
L3000-3509009
Количество на модель
1
№
12
Название детали
Масляный полый болт
Заводской номер
M3000-1002701A
Количество на модель
3
№
13
Название детали
Уплотнительная шайба d10
Заводской номер
Q/YC149-10
Количество на модель
6
№
14
Название детали
Трубка подвода масла
Заводской номер
A3515-3509240
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
Q150B1040
Количество на модель
2
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт с водяной канавкой | 6QA6-1307017 | 4 | 4 | 1 | |||
| 2 | Комбинированная уплотнительная шайба | Q/YC149-14 | 8 | 8 | 2 | |||
| 3 | Трубопровод возврата воды | A3000-3509024 | 1 | 1 | 3 | |||
| 4 | Впускной соедениетель воздушного компрессора | A4130-3509011 | 1 | 1 | 4 | |||
| 5 | Уплотнительная шайба | G4606-3509014 | 2 | 2 | 5 | |||
| 6 | Воздушный компрессор | A440B-3509100 | 1 | 1 | 6 | |||
| 7 | Hex screw | Q150B1085 | 1 | 1 | 7 | |||
| 8 | Пружинная шайба | Q40310 | 3 | 3 | 8 | |||
| 9 | Nut | Q340B10 | 1 | 1 | 9 | |||
| 10 | Трубопровод подачи воды | A3100-3509005 | 1 | 1 | 10 | |||
| 11 | Gear, air compressor | A3000-3509018 | 1 | 1 | 11 | |||
| 12 | Gasket, air compressor | L3000-3509009 | 1 | 1 | 12 | |||
| 13 | Масляный полый болт | M3000-1002701A | 3 | 3 | 13 | |||
| 14 | Уплотнительная шайба d10 | Q/YC149-10 | 6 | 6 | 14 | |||
| 15 | Трубка подвода масла | A3515-3509240 | 1 | 1 | 15 | |||
| 16 | Болт | Q150B1040 | 2 | 2 | 16 |
