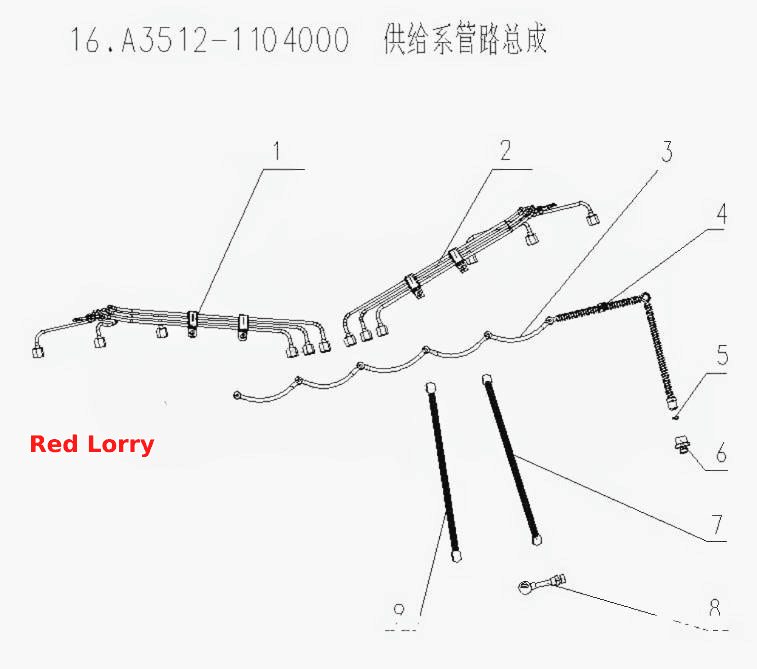

A3512- Топливопровод в сборе
100%
Название детали
Топливная трубка высокого давления
Заводской номер
A3100-1104010A
Количество на модель
1
№
1
Название детали
Сборочный узел трубки высокого давления топлива II
Заводской номер
A3100-1104020A
Количество на модель
1
№
2
Название детали
Шланг возврата топлива в сборе
Заводской номер
A30-1104110A
Количество на модель
1
№
3
Название детали
Сборочный узел зажима трубы возврата топлива
Заводской номер
J47G1-1104260
Количество на модель
1
№
4
Название детали
Кольцевой уплотнитель
Заводской номер
G0228-1104206
Количество на модель
1
№
5
Название детали
Соединение возврата топлива
Заводской номер
G0228-1104041A
Количество на модель
1
№
6
Название детали
Трубка впуска в топливный фильтр в сборе
Заводской номер
6105Q-1104090B
Количество на модель
1
№
7
Название детали
Топливная входная труба
Заводской номер
G0228-1104050
Количество на модель
1
№
8
Название детали
Впускная трубка ТНВД в сборе
Заводской номер
6105Q-1104100B
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливная трубка высокого давления | A3100-1104010A | 1 | 1 | 1 | |||
| 2 | Сборочный узел трубки высокого давления топлива II | A3100-1104020A | 1 | 1 | 2 | |||
| 3 | Шланг возврата топлива в сборе | A30-1104110A | 1 | 1 | 3 | |||
| 4 | Сборочный узел зажима трубы возврата топлива | J47G1-1104260 | 1 | 1 | 4 | |||
| 5 | Кольцевой уплотнитель | G0228-1104206 | 1 | 1 | 5 | |||
| 6 | Соединение возврата топлива | G0228-1104041A | 1 | 1 | 6 | |||
| 7 | Трубка впуска в топливный фильтр в сборе | 6105Q-1104090B | 1 | 1 | 7 | |||
| 8 | Топливная входная труба | G0228-1104050 | 1 | 1 | 8 | |||
| 9 | Впускная трубка ТНВД в сборе | 6105Q-1104100B | 1 | 1 | 9 |
