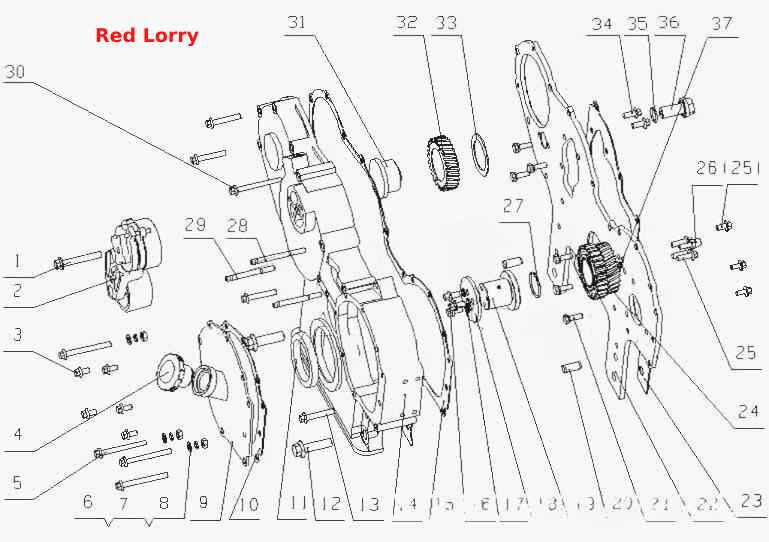

J61DA- детали корпуса редуктора
100%
Название детали
Болт M10x75
Заводской номер
Q1841075TF2
Количество на модель
1
№
1
Название детали
Ролик натяжителя
Заводской номер
G0100-1002401
Количество на модель
1
№
2
Название детали
Болт M8x15
Заводской номер
Q1840815
Количество на модель
5
№
3
Название детали
Чашка маслофильтра в сборе
Заводской номер
150-1003040F
Количество на модель
№
4
Название детали
Болт M8x80
Заводской номер
Q1840880TF2
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
Q40108F2
Количество на модель
3
№
6
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
9
№
7
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
3
№
8
Название детали
Сварная пластина крышки механизма иньекционного насоса
Заводской номер
J62SB-1002250
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
J5600-1002255B
Количество на модель
№
10
Название детали
Сальник 70x90
Заводской номер
YC209-C070090PR
Количество на модель
1
№
11
Название детали
Шестигранный фланцевый болт
Заводской номер
Q1841450
Количество на модель
2
№
12
Название детали
Болт M8x50
Заводской номер
Q1840850TF2
Количество на модель
2
№
13
Название детали
Корпус редуктора
Заводской номер
J5600-1002201A
Количество на модель
1
№
14
Название детали
Прокладка корпуса редуктора
Заводской номер
J5600-1002202A
Количество на модель
№
15
Название детали
Болт
Заводской номер
Q/YC207-0816
Количество на модель
3
№
16
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-8
Количество на модель
№
17
Название детали
Пластина промежуточной шестерни
Заводской номер
J5600-1002311
Количество на модель
№
18
Название детали
Вал промежуточной шестерни
Заводской номер
J5600-1002306
Количество на модель
1
№
19
Название детали
Цилиндрический штырь 12x30
Заводской номер
YC24-1230
Количество на модель
2
№
20
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
6
№
21
Название детали
Крышка отсека передач
Заводской номер
J5600-1002203E
Количество на модель
1
№
22
Название детали
прокладка
Заводской номер
L3001-1002032A
Количество на модель
№
23
Название детали
Промежуточная шестерня
Заводской номер
J5600-1002350
Количество на модель
1
№
24
Название детали
Болт M8x22
Заводской номер
Q1840822TF2
Количество на модель
4
№
25
Название детали
Соединитель
Заводской номер
J5600-1111304
Количество на модель
1
№
26
Название детали
Уплотнительное кольцо, 65x42,
Заводской номер
YC208-B04250F
Количество на модель
№
27
Название детали
Шпилька M8x85
Заводской номер
Q1200885
Количество на модель
2
№
28
Название детали
Шпилька M8x75
Заводской номер
Q1200875
Количество на модель
1
№
29
Название детали
Болт M8x75
Заводской номер
Q1840875TF2
Количество на модель
1
№
30
Название детали
Сиденье промежуточной шестерни насоса компрессора
Заводской номер
L3000-1002084A
Количество на модель
1
№
31
Название детали
Части промежуточной шестерни насоса компрессора
Заводской номер
A3000-1002041
Количество на модель
1
№
32
Название детали
Пластина промежуточной шестерни
Заводской номер
231-1002087
Количество на модель
1
№
33
Название детали
Болт M8x20
Заводской номер
Q1840820TF2
Количество на модель
5
№
34
Название детали
Уплотнительное кольцо, 65x20
Заводской номер
YC208-B02000F
Количество на модель
№
35
Название детали
Болт вала промежуточной шестерни
Заводской номер
A3000-1002085B
Количество на модель
1
№
36
Название детали
Уплотнительное кольцо, 8x8
Заводской номер
YC208-A00800F
Количество на модель
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M10x75 | Q1841075TF2 | 1 | 1 | 1 | |||
| 2 | Ролик натяжителя | G0100-1002401 | 1 | 1 | 2 | |||
| 3 | Болт M8x15 | Q1840815 | 5 | 5 | 3 | |||
| 4 | Чашка маслофильтра в сборе | 150-1003040F | 4 | |||||
| 5 | Болт M8x80 | Q1840880TF2 | 4 | 4 | 5 | |||
| 6 | Шайба | Q40108F2 | 3 | 3 | 6 | |||
| 7 | Пружинная шайба | Q40308 | 9 | 9 | 7 | |||
| 8 | гайка | Q340B08 | 3 | 3 | 8 | |||
| 9 | Сварная пластина крышки механизма иньекционного насоса | J62SB-1002250 | 1 | 1 | 9 | |||
| 10 | прокладка | J5600-1002255B | 10 | |||||
| 11 | Сальник 70x90 | YC209-C070090PR | 1 | 1 | 11 | |||
| 12 | Шестигранный фланцевый болт | Q1841450 | 2 | 2 | 12 | |||
| 13 | Болт M8x50 | Q1840850TF2 | 2 | 2 | 13 | |||
| 14 | Корпус редуктора | J5600-1002201A | 1 | 1 | 14 | |||
| 15 | Прокладка корпуса редуктора | J5600-1002202A | 15 | |||||
| 16 | Болт | Q/YC207-0816 | 3 | 3 | 16 | |||
| 17 | Комбинированная уплотнительная шайба | Q/YC149-8 | 17 | |||||
| 18 | Пластина промежуточной шестерни | J5600-1002311 | 18 | |||||
| 19 | Вал промежуточной шестерни | J5600-1002306 | 1 | 1 | 19 | |||
| 20 | Цилиндрический штырь 12x30 | YC24-1230 | 2 | 2 | 20 | |||
| 21 | Hex.screw | Q150B0825TF2 | 6 | 6 | 21 | |||
| 22 | Крышка отсека передач | J5600-1002203E | 1 | 1 | 22 | |||
| 23 | прокладка | L3001-1002032A | 23 | |||||
| 24 | Промежуточная шестерня | J5600-1002350 | 1 | 1 | 24 | |||
| 25 | Болт M8x22 | Q1840822TF2 | 4 | 4 | 25 | |||
| 26 | Соединитель | J5600-1111304 | 1 | 1 | 26 | |||
| 27 | Уплотнительное кольцо, 65x42, | YC208-B04250F | 27 | |||||
| 28 | Шпилька M8x85 | Q1200885 | 2 | 2 | 28 | |||
| 29 | Шпилька M8x75 | Q1200875 | 1 | 1 | 29 | |||
| 30 | Болт M8x75 | Q1840875TF2 | 1 | 1 | 30 | |||
| 31 | Сиденье промежуточной шестерни насоса компрессора | L3000-1002084A | 1 | 1 | 31 | |||
| 32 | Части промежуточной шестерни насоса компрессора | A3000-1002041 | 1 | 1 | 32 | |||
| 33 | Пластина промежуточной шестерни | 231-1002087 | 1 | 1 | 33 | |||
| 34 | Болт M8x20 | Q1840820TF2 | 5 | 5 | 34 | |||
| 35 | Уплотнительное кольцо, 65x20 | YC208-B02000F | 35 | |||||
| 36 | Болт вала промежуточной шестерни | A3000-1002085B | 1 | 1 | 36 | |||
| 37 | Уплотнительное кольцо, 8x8 | YC208-A00800F | 37 |
