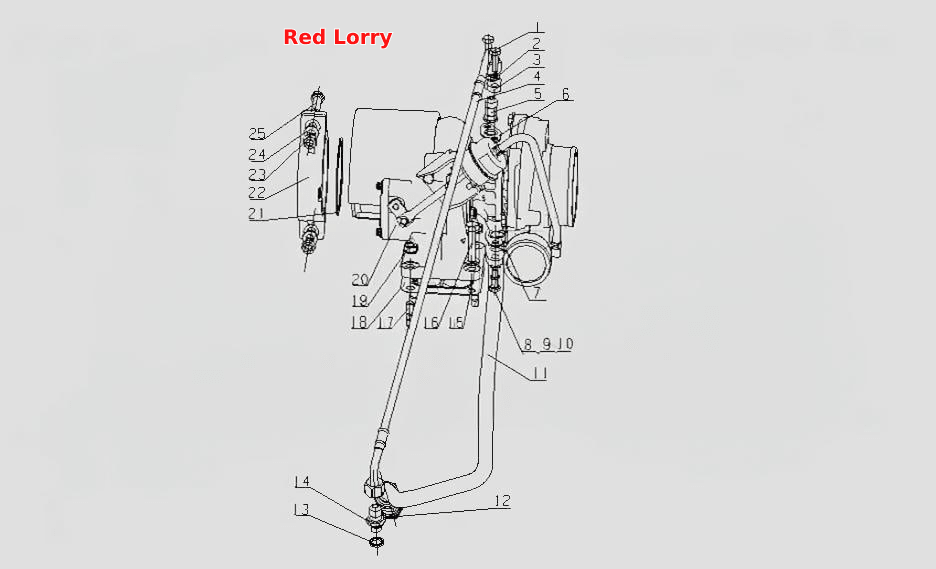

A44BA- Турбонагнетатель в сборе
100%
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
1
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
2
Название детали
Фланец
Заводской номер
475D-1118022
Количество на модель
1
№
3
Название детали
Трубка подачи масла
Заводской номер
B4000-1118030
Количество на модель
1
№
4
Название детали
Штуцер подачи масла
Заводской номер
A30-1118021
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
150-1118031B
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
B3000-1118041
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
6105Q-3509013
Количество на модель
2
№
8
Название детали
Сварной элемент трубки возврата масла
Заводской номер
A3503-1118340
Количество на модель
1
№
11
Название детали
Болт муфты возврата масла
Заводской номер
475D-1002021
Количество на модель
1
№
12
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
A3300-1118013
Количество на модель
1
№
16
Название детали
Шпилька
Заводской номер
L3000-1118011
Количество на модель
3
№
17
Название детали
Прокладка турбонагнетателя
Заводской номер
150-1118012
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
M3000-1008206B
Количество на модель
4
№
19
Название детали
Турбонагнетатель
Заводской номер
A3502-1118100-135
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
A30-1118022
Количество на модель
1
№
21
Название детали
Турбинное заднее стопорное кольцо
Заводской номер
A30-1008024A
Количество на модель
2
№
22
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
2
№
23
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B1040TF2
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Hex.screw | Q150B0825TF2 | 2 | 2 | 1 | |||
| 2 | Пружинная шайба | Q40308 | 2 | 2 | 2 | |||
| 3 | Фланец | 475D-1118022 | 1 | 1 | 3 | |||
| 4 | Трубка подачи масла | B4000-1118030 | 1 | 1 | 4 | |||
| 5 | Штуцер подачи масла | A30-1118021 | 1 | 1 | 5 | |||
| 6 | Шайба | 150-1118031B | 1 | 1 | 6 | |||
| 7 | прокладка | B3000-1118041 | 1 | 1 | 7 | |||
| 8 | Шайба | 6105Q-3509013 | 2 | 2 | 8 | |||
| 11 | Сварной элемент трубки возврата масла | A3503-1118340 | 1 | 1 | 11 | |||
| 12 | Болт муфты возврата масла | 475D-1002021 | 1 | 1 | 12 | |||
| 13 | Комбинированная уплотнительная шайба | Q/YC149-14 | 1 | 1 | 13 | |||
| 15 | Шайба | Q40110 | 1 | 1 | 15 | |||
| 16 | Болт | A3300-1118013 | 1 | 1 | 16 | |||
| 17 | Шпилька | L3000-1118011 | 3 | 3 | 17 | |||
| 18 | Прокладка турбонагнетателя | 150-1118012 | 1 | 1 | 18 | |||
| 19 | Гайка | M3000-1008206B | 4 | 4 | 19 | |||
| 20 | Турбонагнетатель | A3502-1118100-135 | 1 | 1 | 20 | |||
| 21 | прокладка | A30-1118022 | 1 | 1 | 21 | |||
| 22 | Турбинное заднее стопорное кольцо | A30-1008024A | 2 | 2 | 22 | |||
| 23 | Nut | Q340B10 | 2 | 2 | 23 | |||
| 25 | Болт с шестигранной головкой | Q150B1040TF2 | 2 | 2 | 25 |
