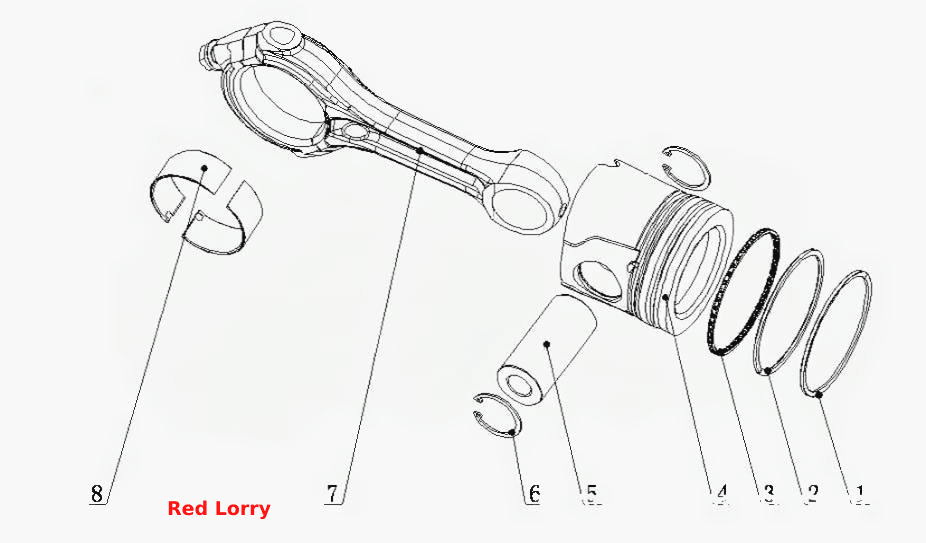

A3100- Поршневой шатун в сборе
100%
Название детали
Корпус подшипника шатуна (Синий)
Заводской номер
A30-1004005-L
Количество на модель
1
№
Название детали
Корпус подшипника шатуна (Красный)
Заводской номер
A30-1004005-H
Количество на модель
1
№
Название детали
Первое газоуплотнительное кольцо
Заводской номер
A30-1004016
Количество на модель
6
№
1
Название детали
Второе газоуплотнительное кольцо
Заводской номер
A30-1004017
Количество на модель
6
№
2
Название детали
Пылезащитное уплотнение
Заводской номер
A30-1004030
Количество на модель
6
№
3
Название детали
Поршень
Заводской номер
A3100-1004015A
Количество на модель
6
№
4
Название детали
Палец
Заводской номер
A30-1004019
Количество на модель
6
№
5
Название детали
Стопорное кольцо
Заводской номер
Q43040
Количество на модель
12
№
6
Название детали
Кривошип в сборе
Заводской номер
A3000-1004200
Количество на модель
6
№
7
Название детали
Вкладыш шатуна
Заводской номер
A30-1004005
Количество на модель
12
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус подшипника шатуна (Синий) | A30-1004005-L | 1 | 1 | |||||
| Корпус подшипника шатуна (Красный) | A30-1004005-H | 1 | 1 | |||||
| 1 | Первое газоуплотнительное кольцо | A30-1004016 | 6 | 6 | 1 | |||
| 2 | Второе газоуплотнительное кольцо | A30-1004017 | 6 | 6 | 2 | |||
| 3 | Пылезащитное уплотнение | A30-1004030 | 6 | 6 | 3 | |||
| 4 | Поршень | A3100-1004015A | 6 | 6 | 4 | |||
| 5 | Палец | A30-1004019 | 6 | 6 | 5 | |||
| 6 | Стопорное кольцо | Q43040 | 12 | 12 | 6 | |||
| 7 | Кривошип в сборе | A3000-1004200 | 6 | 6 | 7 | |||
| 8 | Вкладыш шатуна | A30-1004005 | 12 | 12 | 8 |
