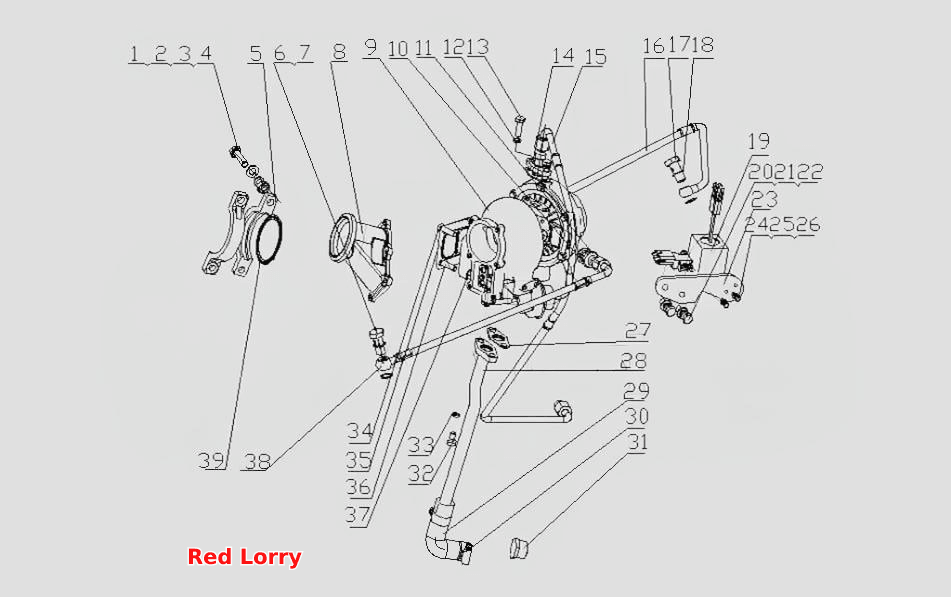

G5901- Турбонагнетатель в сборе
100%
Название детали
Болт
Заводской номер
Q150B1040
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
2
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
2
№
3
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
2
№
4
Название детали
Пружинное кольцо
Заводской номер
231-1118084
Количество на модель
2
№
5
Название детали
Болт M14x1.5
Заводской номер
Q/YC901-1C1415
Количество на модель
1
№
6
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
№
7
Название детали
Промежуточный выступ турбоускорителя
Заводской номер
188A-1118081
Количество на модель
1
№
8
Название детали
Турбонагнетатель
Заводской номер
G4200-1118020B-135
Количество на модель
1
№
9
Название детали
Шайба 18
Заводской номер
Q/YC901-3C18
Количество на модель
№
10
Название детали
Водовпускной и выпускной соеденитель турбоускорителя
Заводской номер
G4200-1118061A
Количество на модель
2
№
11
Название детали
болт с головкой
Заводской номер
Q150B0822
Количество на модель
2
№
12
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
13
Название детали
Масловпускное соединение
Заводской номер
475D-1118211
Количество на модель
1
№
14
Название детали
Впускная трубка маслопровода турбонагнетателя
Заводской номер
G4200-1118030A
Количество на модель
1
№
15
Название детали
Водовыпускная мягкая трубка турбоускорителя
Заводской номер
G4200-1118050
Количество на модель
1
№
16
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
1
№
17
Название детали
Клапан регулирующий
Заводской номер
G5900-1118080
Количество на модель
№
19
Название детали
Болт
Заводской номер
Q150B0812
Количество на модель
2
№
20
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
2
№
22
Название детали
Кронштеин клапана контроля прохода
Заводской номер
G5900-1118081
Количество на модель
1
№
23
Название детали
Болт M4X12
Заводской номер
Q150B0412
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
Q40304
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
Q40104
Количество на модель
2
№
26
Название детали
Прокладка
Заводской номер
150-1118051B
Количество на модель
№
27
Название детали
Сварная трубка возврата масла
Заводской номер
G59AC-1118240
Количество на модель
1
№
28
Название детали
Изогнутая резиновая трубка
Заводской номер
150-1118052A
Количество на модель
№
29
Название детали
Хомут
Заводской номер
Q67632
Количество на модель
2
№
30
Название детали
Винтовая пробка
Заводской номер
Q618B06
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
231-1118013
Количество на модель
1
№
34
Название детали
Прокладка турбонагнетателя
Заводской номер
150-1118012
Количество на модель
№
35
Название детали
Шпилька
Заводской номер
150-1118011
Количество на модель
3
№
36
Название детали
Гайка
Заводской номер
M3000-1008206B
Количество на модель
4
№
37
Название детали
Водовпускной шланг турбоускорителя
Заводской номер
G4200-1118040A
Количество на модель
1
№
38
Название детали
Уплотнительная шайба
Заводской номер
231-1118083
Количество на модель
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | Q150B1040 | 2 | 2 | 1 | |||
| 2 | Шайба | Q40110 | 2 | 2 | 2 | |||
| 3 | Пружинная шайба | Q40310 | 2 | 2 | 3 | |||
| 4 | Nut | Q340B10 | 2 | 2 | 4 | |||
| 5 | Пружинное кольцо | 231-1118084 | 2 | 2 | 5 | |||
| 6 | Болт M14x1.5 | Q/YC901-1C1415 | 1 | 1 | 6 | |||
| 7 | Комбинированная уплотнительная шайба | Q/YC149-14 | 7 | |||||
| 8 | Промежуточный выступ турбоускорителя | 188A-1118081 | 1 | 1 | 8 | |||
| 9 | Турбонагнетатель | G4200-1118020B-135 | 1 | 1 | 9 | |||
| 10 | Шайба 18 | Q/YC901-3C18 | 10 | |||||
| 11 | Водовпускной и выпускной соеденитель турбоускорителя | G4200-1118061A | 2 | 2 | 11 | |||
| 12 | болт с головкой | Q150B0822 | 2 | 2 | 12 | |||
| 13 | Пружинная шайба | Q40308 | 2 | 2 | 13 | |||
| 14 | Масловпускное соединение | 475D-1118211 | 1 | 1 | 14 | |||
| 15 | Впускная трубка маслопровода турбонагнетателя | G4200-1118030A | 1 | 1 | 15 | |||
| 16 | Водовыпускная мягкая трубка турбоускорителя | G4200-1118050 | 1 | 1 | 16 | |||
| 17 | Болт с водяной канавкой | 6QA6-1307017 | 1 | 1 | 17 | |||
| 19 | Клапан регулирующий | G5900-1118080 | 19 | |||||
| 20 | Болт | Q150B0812 | 2 | 2 | 20 | |||
| 22 | Wаshеr | Q40108 | 2 | 2 | 22 | |||
| 23 | Кронштеин клапана контроля прохода | G5900-1118081 | 1 | 1 | 23 | |||
| 24 | Болт M4X12 | Q150B0412 | 2 | 2 | 24 | |||
| 25 | Шайба | Q40304 | 2 | 2 | 25 | |||
| 26 | Шайба | Q40104 | 2 | 2 | 26 | |||
| 27 | Прокладка | 150-1118051B | 27 | |||||
| 28 | Сварная трубка возврата масла | G59AC-1118240 | 1 | 1 | 28 | |||
| 29 | Изогнутая резиновая трубка | 150-1118052A | 29 | |||||
| 30 | Хомут | Q67632 | 2 | 2 | 30 | |||
| 31 | Винтовая пробка | Q618B06 | 1 | 1 | 31 | |||
| 32 | Болт | Q150B1025 | 2 | 2 | 32 | |||
| 34 | Болт | 231-1118013 | 1 | 1 | 34 | |||
| 35 | Прокладка турбонагнетателя | 150-1118012 | 35 | |||||
| 36 | Шпилька | 150-1118011 | 3 | 3 | 36 | |||
| 37 | Гайка | M3000-1008206B | 4 | 4 | 37 | |||
| 38 | Водовпускной шланг турбоускорителя | G4200-1118040A | 1 | 1 | 38 | |||
| 39 | Уплотнительная шайба | 231-1118083 | 39 |
