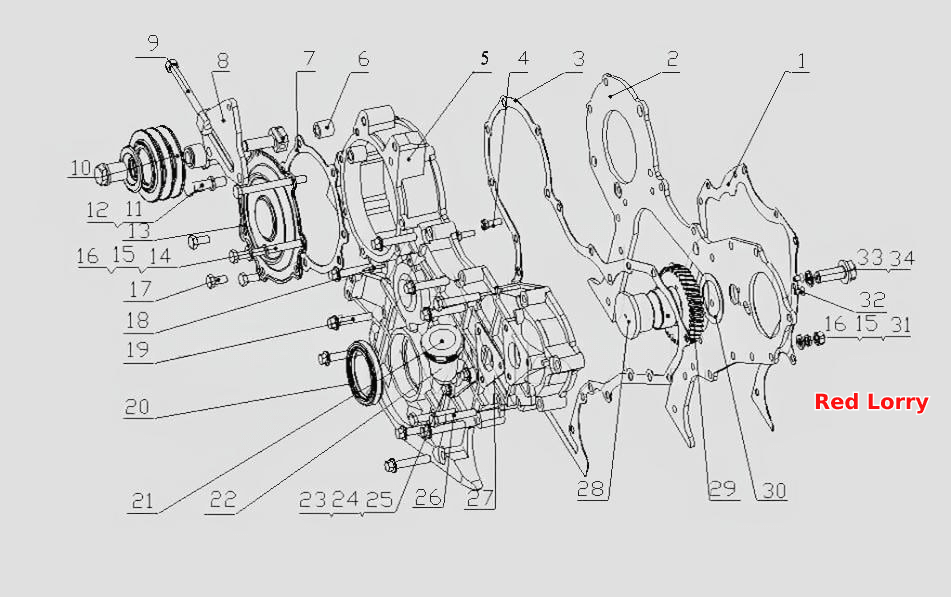

G5900- Сборочный узел отсека шестерни распределительного вала
100%
Название детали
прокладка
Заводской номер
150-1002034
Количество на модель
№
1
Название детали
Крышка отсека передач
Заводской номер
231-1002033
Количество на модель
1
№
2
Название детали
Прокладка корпуса передач
Заводской номер
231-1002032
Количество на модель
№
3
Название детали
Болт
Заводской номер
45965-S36
Количество на модель
4
№
4
Название детали
Корпуса передач
Заводской номер
232C-1002031A
Количество на модель
1
№
5
Название детали
Шайба натяжителя
Заводской номер
294-1002053
Количество на модель
2
№
6
Название детали
Прокладка крышки шестерни ТНВД
Заводской номер
231-1002036A
Количество на модель
№
7
Название детали
Сварной кронштеин
Заводской номер
233-1002051A
Количество на модель
1
№
8
Название детали
Установочный болт
Заводской номер
186-1002056A
Количество на модель
1
№
9
Название детали
Шкив растяжения в сборе
Заводской номер
186-1002120
Количество на модель
1
№
10
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
2
№
11
Название детали
Hex bolt
Заводской номер
Q150B1250TF2
Количество на модель
2
№
12
Название детали
Крышка механизма насоса
Заводской номер
231-1002035
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
Q150B1095
Количество на модель
2
№
14
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
10
№
15
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
13
№
16
Название детали
болт
Заводской номер
Q150B1020
Количество на модель
5
№
17
Название детали
Верхний указатель верхней мертвой точки
Заводской номер
231-1002037
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
150-1002222
Количество на модель
9
№
19
Название детали
Масляный уплотнитель заднего коленвала
Заводской номер
150-1002038
Количество на модель
№
20
Название детали
Крышка отверстия масляного фильтра в сборе
Заводской номер
G5900-1003040
Количество на модель
1
№
21
Название детали
Трубка масляного фильтра
Заводской номер
237E-1002130A
Количество на модель
1
№
22
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
3
№
23
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
3
№
24
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
3
№
25
Название детали
Hex screw
Заводской номер
Q150B1060
Количество на модель
3
№
26
Название детали
Прокладка сапуна
Заводской номер
232C-1014031
Количество на модель
№
27
Название детали
Сиеднье промежуточной шестерни компрессионного насоса
Заводской номер
231-1002084A
Количество на модель
1
№
28
Название детали
Промежуточная шестерня компрессионного насоса в сборе
Заводской номер
231-1002081
Количество на модель
1
№
29
Название детали
Пластина промежуточной шестерни
Заводской номер
231-1002087
Количество на модель
1
№
30
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
3
№
31
Название детали
Замковая пластина-ограничитель
Заводской номер
Q2540612
Количество на модель
2
№
32
Название детали
Уплотнительное кольцо d16
Заводской номер
Q/YC149-16
Количество на модель
№
33
Название детали
Болт сиденья промежуточной шестерни
Заводской номер
231-1002085A
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | 150-1002034 | 1 | |||||
| 2 | Крышка отсека передач | 231-1002033 | 1 | 1 | 2 | |||
| 3 | Прокладка корпуса передач | 231-1002032 | 3 | |||||
| 4 | Болт | 45965-S36 | 4 | 4 | 4 | |||
| 5 | Корпуса передач | 232C-1002031A | 1 | 1 | 5 | |||
| 6 | Шайба натяжителя | 294-1002053 | 2 | 2 | 6 | |||
| 7 | Прокладка крышки шестерни ТНВД | 231-1002036A | 7 | |||||
| 8 | Сварной кронштеин | 233-1002051A | 1 | 1 | 8 | |||
| 9 | Установочный болт | 186-1002056A | 1 | 1 | 9 | |||
| 10 | Шкив растяжения в сборе | 186-1002120 | 1 | 1 | 10 | |||
| 11 | Пружинная шайба | Q40312 | 2 | 2 | 11 | |||
| 12 | Hex bolt | Q150B1250TF2 | 2 | 2 | 12 | |||
| 13 | Крышка механизма насоса | 231-1002035 | 1 | 1 | 13 | |||
| 14 | Болт | Q150B1095 | 2 | 2 | 14 | |||
| 15 | Пружинная шайба | Q40310 | 10 | 10 | 15 | |||
| 16 | Шайба | Q40110 | 13 | 13 | 16 | |||
| 17 | болт | Q150B1020 | 5 | 5 | 17 | |||
| 18 | Верхний указатель верхней мертвой точки | 231-1002037 | 1 | 1 | 18 | |||
| 19 | Болт | 150-1002222 | 9 | 9 | 19 | |||
| 20 | Масляный уплотнитель заднего коленвала | 150-1002038 | 20 | |||||
| 21 | Крышка отверстия масляного фильтра в сборе | G5900-1003040 | 1 | 1 | 21 | |||
| 22 | Трубка масляного фильтра | 237E-1002130A | 1 | 1 | 22 | |||
| 23 | болт | Q150B0820 | 3 | 3 | 23 | |||
| 24 | Пружинная шайба | Q40308 | 3 | 3 | 24 | |||
| 25 | Wаshеr | Q40108 | 3 | 3 | 25 | |||
| 26 | Hex screw | Q150B1060 | 3 | 3 | 26 | |||
| 27 | Прокладка сапуна | 232C-1014031 | 27 | |||||
| 28 | Сиеднье промежуточной шестерни компрессионного насоса | 231-1002084A | 1 | 1 | 28 | |||
| 29 | Промежуточная шестерня компрессионного насоса в сборе | 231-1002081 | 1 | 1 | 29 | |||
| 30 | Пластина промежуточной шестерни | 231-1002087 | 1 | 1 | 30 | |||
| 31 | Nut | Q340B10 | 3 | 3 | 31 | |||
| 32 | Замковая пластина-ограничитель | Q2540612 | 2 | 2 | 32 | |||
| 33 | Уплотнительное кольцо d16 | Q/YC149-16 | 33 | |||||
| 34 | Болт сиденья промежуточной шестерни | 231-1002085A | 1 | 1 | 34 |
