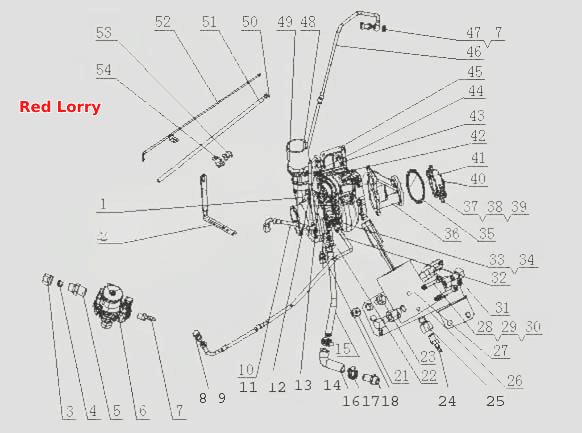

G66HA-1118000/30 Турбонагнетатель в сборе
100%
Название детали
Кронштейн
Заводской номер
G6800-1118025
Количество на модель
1
№
2
Название детали
Орех
Заводской номер
Q80108
Количество на модель
1
№
3
Название детали
Втулка зажима
Заводской номер
Q80008
Количество на модель
1
№
4
Название детали
Впускной воздушный сустав регулятора давления воздуха
Заводской номер
J5700-1118071A
Количество на модель
1
№
5
Название детали
Регулятор давления воздуха
Заводской номер
J5700-1118070A
Количество на модель
1
№
6
Название детали
Выпускной сустав регулятора давления воздуха
Заводской номер
J5700-1118072A
Количество на модель
1
№
7
Название детали
Болт M14x1.5
Заводской номер
Q/YC901-1C1415
Количество на модель
1
№
8
Название детали
Комбинированная уплотнительная шайба
Заводской номер
Q/YC149-14
Количество на модель
№
9
Название детали
Впускная трубка маслопровода турбонагнетателя
Заводской номер
G4200-1118030A
Количество на модель
1
№
10
Название детали
Масловпускное соединение
Заводской номер
475D-1118211
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
150-1118031B
Количество на модель
1
№
12
Название детали
Hex.screw
Заводской номер
Q150B0825TF2
Количество на модель
2
№
13
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
14
Название детали
Сварная трубка возврата масла
Заводской номер
237-1118060A
Количество на модель
1
№
15
Название детали
Изогнутая резиновая трубка
Заводской номер
150-1118052A
Количество на модель
1
№
16
Название детали
Хомут
Заводской номер
Q67632
Количество на модель
2
№
17
Название детали
Коническое соединение труб
Заводской номер
150-1118053
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
Q150B1025
Количество на модель
2
№
19
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
2
№
20
Название детали
гайка
Заводской номер
Q340B08
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
150-1118051B
Количество на модель
1
№
22
Название детали
Болт M8x15
Заводской номер
Q1840815
Количество на модель
5
№
23
Название детали
Вентиляционный соеденитель
Заводской номер
G4200-1008013
Количество на модель
1
№
24
Название детали
Соеденитель клапана контроля прохода выхлопного газа
Заводской номер
J5700-1118082B
Количество на модель
3
№
25
Название детали
Кронштеин клапана контроля прохода
Заводской номер
G6800-1118081
Количество на модель
1
№
26
Название детали
Клапан контроля прохода выхлопного газа
Заводской номер
J5700-1118080
Количество на модель
1
№
27
Название детали
Винт M6X60
Заводской номер
Q218B0660TF2
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
2
№
29
Название детали
Гайка M6
Заводской номер
Q350B06
Количество на модель
2
№
30
Название детали
Компенсационный сустав регулятора давления
Заводской номер
G3900-1113031
Количество на модель
2
№
31
Название детали
Водовпускной шланг турбоускорителя
Заводской номер
G4200-1118040A
Количество на модель
1
№
32
Название детали
Водовпускной и выпускной соеденитель турбоускорителя
Заводской номер
G4200-1118061B
Количество на модель
2
№
33
Название детали
Шайба 18
Заводской номер
Q/YC901-3C18
Количество на модель
2
№
34
Название детали
Уплотнительное кольцо
Заводской номер
YC208-A00900F
Количество на модель
3
№
35
Название детали
Промежуточный выступ турбоускорителя
Заводской номер
188A-1118081
Количество на модель
1
№
36
Название детали
Болт с шестигранной головкой
Заводской номер
Q150B1040TF2
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
38
Название детали
Nut
Заводской номер
Q340B10
Количество на модель
2
№
39
Название детали
Уплотнительная шайба
Заводской номер
231-1118083
Количество на модель
1
№
40
Название детали
Пружинное кольцо
Заводской номер
231-1118084
Количество на модель
2
№
41
Название детали
Гайка
Заводской номер
M3000-1008206B
Количество на модель
4
№
42
Название детали
Болт
Заводской номер
231-1118013
Количество на модель
1
№
43
Название детали
Шпилька
Заводской номер
150-1118001
Количество на модель
3
№
44
Название детали
Прокладка турбокомпрессора
Заводской номер
150-1118012B
Количество на модель
1
№
45
Название детали
водовыпускная трубка
Заводской номер
G4200-1118007A
Количество на модель
1
№
46
Название детали
Болт с водяной канавкой
Заводской номер
6QA6-1307017
Количество на модель
1
№
47
Название детали
Соеденительный шланг выпуска компрессора
Заводской номер
151-1008018
Количество на модель
1
№
48
Название детали
Хомут
Заводской номер
Q67683
Количество на модель
2
№
49
Название детали
Петля обруча
Заводской номер
Q673B11
Количество на модель
4
№
50
Название детали
Вентиляционный шланг устойчивого к перенапряжениям клапана
Заводской номер
G5900-1008019A
Количество на модель
1
№
51
Название детали
Сварная часть соеденительной трубки
Заводской номер
G6800-1118040
Количество на модель
1
№
52
Название детали
Резиновая втулка
Заводской номер
M3400-1104183
Количество на модель
1
№
53
Название детали
Зажим трубы
Заводской номер
A3000-1111049A
Количество на модель
1
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Кронштейн | G6800-1118025 | 1 | 1 | 2 | |||
| 3 | Орех | Q80108 | 1 | 1 | 3 | |||
| 4 | Втулка зажима | Q80008 | 1 | 1 | 4 | |||
| 5 | Впускной воздушный сустав регулятора давления воздуха | J5700-1118071A | 1 | 1 | 5 | |||
| 6 | Регулятор давления воздуха | J5700-1118070A | 1 | 1 | 6 | |||
| 7 | Выпускной сустав регулятора давления воздуха | J5700-1118072A | 1 | 1 | 7 | |||
| 8 | Болт M14x1.5 | Q/YC901-1C1415 | 1 | 1 | 8 | |||
| 9 | Комбинированная уплотнительная шайба | Q/YC149-14 | 9 | |||||
| 10 | Впускная трубка маслопровода турбонагнетателя | G4200-1118030A | 1 | 1 | 10 | |||
| 11 | Масловпускное соединение | 475D-1118211 | 1 | 1 | 11 | |||
| 12 | Шайба | 150-1118031B | 1 | 1 | 12 | |||
| 13 | Hex.screw | Q150B0825TF2 | 2 | 2 | 13 | |||
| 14 | Пружинная шайба | Q40308 | 2 | 2 | 14 | |||
| 15 | Сварная трубка возврата масла | 237-1118060A | 1 | 1 | 15 | |||
| 16 | Изогнутая резиновая трубка | 150-1118052A | 1 | 1 | 16 | |||
| 17 | Хомут | Q67632 | 2 | 2 | 17 | |||
| 18 | Коническое соединение труб | 150-1118053 | 1 | 1 | 18 | |||
| 19 | Болт | Q150B1025 | 2 | 2 | 19 | |||
| 20 | Пружинная шайба | Q40310 | 2 | 2 | 20 | |||
| 21 | гайка | Q340B08 | 1 | 1 | 21 | |||
| 22 | Прокладка | 150-1118051B | 1 | 1 | 22 | |||
| 23 | Болт M8x15 | Q1840815 | 5 | 5 | 23 | |||
| 24 | Вентиляционный соеденитель | G4200-1008013 | 1 | 1 | 24 | |||
| 25 | Соеденитель клапана контроля прохода выхлопного газа | J5700-1118082B | 3 | 3 | 25 | |||
| 26 | Кронштеин клапана контроля прохода | G6800-1118081 | 1 | 1 | 26 | |||
| 27 | Клапан контроля прохода выхлопного газа | J5700-1118080 | 1 | 1 | 27 | |||
| 28 | Винт M6X60 | Q218B0660TF2 | 2 | 2 | 28 | |||
| 29 | Шайба | Q40306 | 2 | 2 | 29 | |||
| 30 | Гайка M6 | Q350B06 | 2 | 2 | 30 | |||
| 31 | Компенсационный сустав регулятора давления | G3900-1113031 | 2 | 2 | 31 | |||
| 32 | Водовпускной шланг турбоускорителя | G4200-1118040A | 1 | 1 | 32 | |||
| 33 | Водовпускной и выпускной соеденитель турбоускорителя | G4200-1118061B | 2 | 2 | 33 | |||
| 34 | Шайба 18 | Q/YC901-3C18 | 2 | 2 | 34 | |||
| 35 | Уплотнительное кольцо | YC208-A00900F | 3 | 3 | 35 | |||
| 36 | Промежуточный выступ турбоускорителя | 188A-1118081 | 1 | 1 | 36 | |||
| 37 | Болт с шестигранной головкой | Q150B1040TF2 | 2 | 2 | 37 | |||
| 38 | Шайба | Q40110 | 2 | 2 | 38 | |||
| 39 | Nut | Q340B10 | 2 | 2 | 39 | |||
| 40 | Уплотнительная шайба | 231-1118083 | 1 | 1 | 40 | |||
| 41 | Пружинное кольцо | 231-1118084 | 2 | 2 | 41 | |||
| 42 | Гайка | M3000-1008206B | 4 | 4 | 42 | |||
| 43 | Болт | 231-1118013 | 1 | 1 | 43 | |||
| 44 | Шпилька | 150-1118001 | 3 | 3 | 44 | |||
| 45 | Прокладка турбокомпрессора | 150-1118012B | 1 | 1 | 45 | |||
| 46 | водовыпускная трубка | G4200-1118007A | 1 | 1 | 46 | |||
| 47 | Болт с водяной канавкой | 6QA6-1307017 | 1 | 1 | 47 | |||
| 48 | Соеденительный шланг выпуска компрессора | 151-1008018 | 1 | 1 | 48 | |||
| 49 | Хомут | Q67683 | 2 | 2 | 49 | |||
| 50 | Петля обруча | Q673B11 | 4 | 4 | 50 | |||
| 51 | Вентиляционный шланг устойчивого к перенапряжениям клапана | G5900-1008019A | 1 | 1 | 51 | |||
| 52 | Сварная часть соеденительной трубки | G6800-1118040 | 1 | 1 | 52 | |||
| 53 | Резиновая втулка | M3400-1104183 | 1 | 1 | 53 | |||
| 54 | Зажим трубы | A3000-1111049A | 1 | 1 | 54 |
